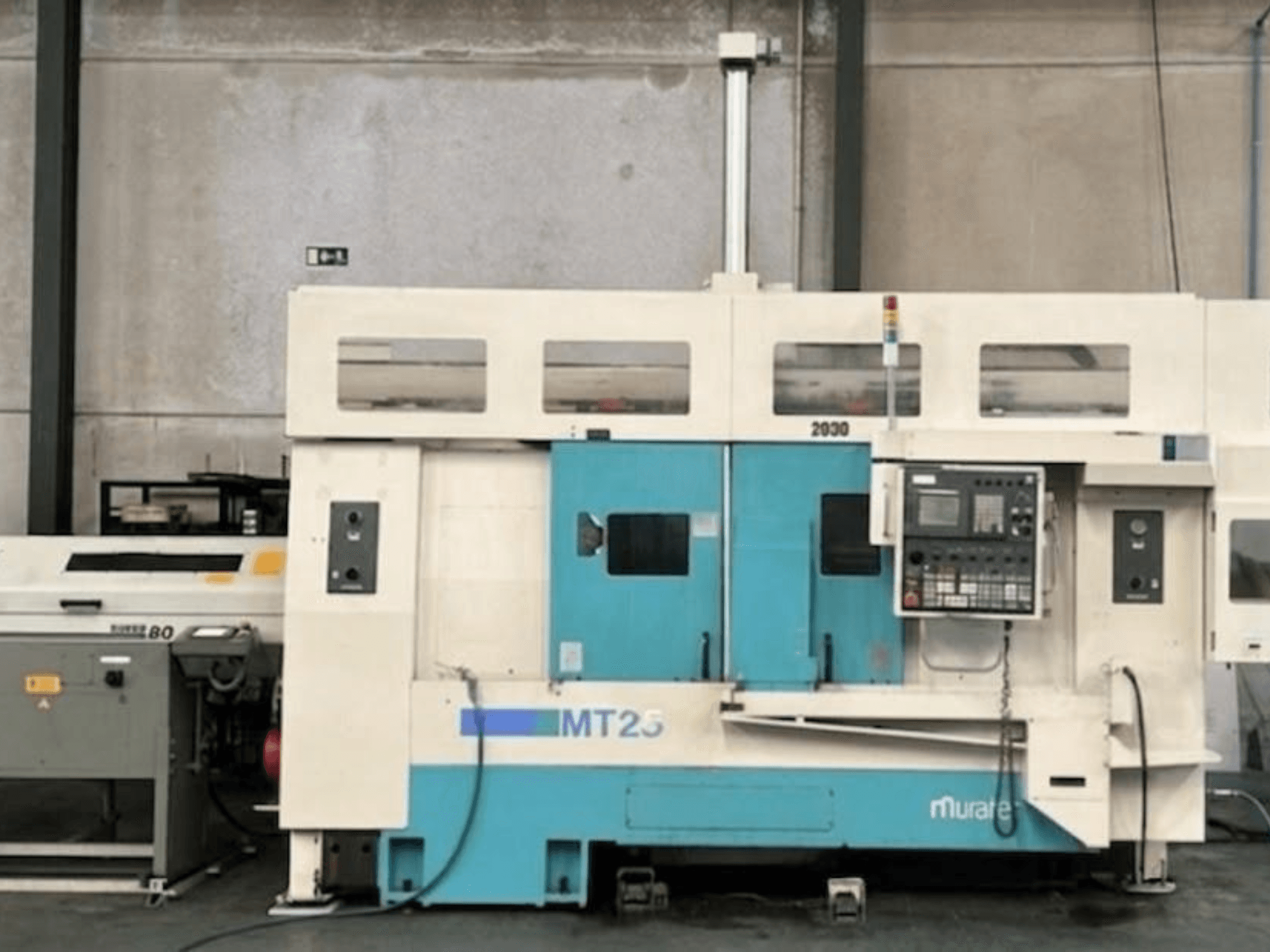

Muratec - MT 25 MYES-TUR-MUR-2001-00002

• Konfigurointi: Y-akseli (9 ohjattua akselia): Kaksoiskara / kaksoistorni / kaksoiskääntöakseli (9 ohjattua akselia)

• Ohjausyksikkö: Fanuc CNC (moottorit, servot, elektroniikka).

• Kunto: Toimitusaika: Tällä hetkellä toiminnassa; toimitus välittömästi

• Kuljetukset:

  • X1: 230 mm

  • X2: 230 mm

  • Z1: 250 mm

  • Z2: 700 mm

  • Y: 100 mm (±50 mm)

  • Z3 (alakara): 750 mm

• Kapasiteetti ja kirjekuori:

  • Max. työstön halkaisija: 370 mm

  • Suurin työstöpituus: 920 mm

  • Tankokapasiteetti: 67 mm

  • Pikaliike (X/Z): 20 / 25 m/min.

• Karat (kaksoiskara, identtiset):

  • Karan nokka: A2-6

  • Vääntömomentti: 420 N-m

  • Työkappaleen siirto: Automaattinen siirto karojen välillä vääntömomentin ohjauksella.

• Revolverit ja työkaluvalmiudet:

  • 2 (molemmat Y-akselilla ja C-akselilla): Työkalut: 2 (molemmat Y-akselilla ja C-akselilla)

  • Työasemat: 15 kpl/revolveri (kaikki jännitteiset/ohjatut).

  • Työkalujen nopeus: 3 000 rpm

  • Jännitystyökalujen moottori: 4 kW

  • Indeksointiaika: 0,2 s

• Rakenne ja ominaisuudet:

  • Ohjaustavat: 1: Kaikilla akseleilla kiinteät laatikkokiskot (prismaattiset).

  • Puhdistus: Automaattinen ilma-/jäähdytysainepuhallus karan alapuolella tapahtuvaa puhdistusta varten.

  • Seuranta: Kuormituksen valvontajärjestelmä ja työkalun kulumisen valvonta

Lisävarusteet

• Gantry-kuormaaja: Nopea 3-akselinen portaalirobotti, kapasiteetti 8 kg (automaattinen lastaus/purkaminen).

• Tankosyöttölaite: 1,5 metrin CNC-tankolatauslaite.

• Osien sieppaaja: Automaattinen heilurivarsi pienille valmiille osille

• Osakuljetin: Integroitu kuljetinhihna valmiille osille

• Näytteenotto-osasto: Erillinen alue prosessin aikaista tarkastusta varten

• Lastukuljetin: Takana ulosmenevä saranatyyppinen lastukuljetin.

• Työstölaitteet: 2 × Kitagawan 250 mm:n hydrauliset ruuvipuristimet.

• Mukana tulevat työkalut: Täydellinen sarja staattisia pidikkeitä (OD/ID) ja eläviä pidikkeitä (aksiaalinen/radiaalinen).
