CMZ - TTL66ES-TUR-CMZ-2025-00001

• Yleistä

  • Suurin kääntöhalkaisija: 800 mm

  • Suurin sorvaushalkaisija: 515 mm

  • Karan kärkien välinen etäisyys: 614 mm

  • Asennettu teho: 35,5 kVA

  • Säiliöiden tilavuudet: Jäähdytysneste 510 L, Voiteluöljy 18 L, Hydrauliöljy 100 L

• Akselien liikealueet

  • Ylärevolveri (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Alempi revolveri (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Apukaran akselit: X3 +120/-120 mm, Z3 580 mm

• Pikaliikkeen nopeudet

  • X-akselit: 30 m/min

  • Z-akselit: 30 m/min

  • Y-akselit: 20 m/min

• Akselien kiihtyvyys

  • Kaikki lineaariset akselit: 1G (9,8 m/s²)

• Pääkara

  • Tyyppi: Integroitu sisäänrakennettu moottori

  • Istukan koko: 210 mm

  • Karan kärki: ASA A2-6

  • Tangon kapasiteetti: 66 mm

  • Karan reikä: 72,5 mm

  • Vetoputken sisähalkaisija: 66 mm

  • Laakerin ulkohalkaisija: 170 mm

  • Teho (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Vääntömomentti (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Apukara

  • Maksiminopeus: 4 000 rpm

  • Tangon halkaisija: 66 mm

  • Karan reikä: 72,5 mm

  • Vetoputken sisähalkaisija: 66 mm

  • Laakerin ulkohalkaisija: 170 mm

  • X3-liike: ±120 mm

  • Z3-liike: 580 mm

  • Teho (maks. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Vääntömomentti (maks. / S3 25 % / S1): 205 / 180 / 150 Nm

• Vaihtopäät (ylä- ja alaosa)

  • Asemien lukumäärä: 24

  • Pyörivien työkalujen paikat: 12

  • Työkalun koko: 20×20 mm / 25×25 mm

  • Indeksointiaika: 0,1 sek

  • Kiinnitysvahvuus: 3 200 kgf

  • Curvic-kytkimen halkaisija: 150 mm

• Pyörivät työkalut

  • Moottorityyppi: Sisäänrakennettu synkronimoottori

  • Maksiminopeus: 12 000 rpm

  • Teho (maks. / S1): 14 / 10 kW

  • Suurin vääntömomentti (maks. / S1): 42 / 32 Nm

  • Jäähdytys: Täysi öljyjäähdytys

  • Vakiotyökaluliitäntä: NT-55

• Rakenne

  • Kestävä GG-25-valurautainen 60°:n kulmalla oleva pöytä, FEA-optimoitu

  • Pöydän paino: 4 450 kg

  • NSK-rullalinjaohjaimet ja esijännitetyt kuularuuvit

  • 8 sisäänrakennettua öljyjäähdytteistä moottoria

  • Lämpöstabiili rakenne, jossa karat ovat 90° kulmassa X–Z-tasoa vastaan

• Jäähdytysnesteen ja lämmön hallinta

  • Öljynjäähdyttimen teho: 5 000 W

  • Vakiomallinen jäähdytysnestepumppu: 6 bar / 60 l/min

  • Jäähdytysnestesäiliön tilavuus: 510 L

  • Öljyjäähdytys molemmille karoille, kaikille X/Y-akselien sisäänrakennetuille moottoreille sekä molemmille pyörivien työkalujen moottoreille

  • Lämpötilan kompensointi säädetyllä öljyn lämpötilalla

• CNC-ohjaus

  • Fanuc 31i-T Plus, jossa iHMI, 15 tuuman kosketusnäyttö

  • Manual Guide i -keskustelupohjainen ohjelmointi

  • Ethernet- ja USB-liitännät

  • Etäapuominaisuus

  • Teollisuus 4.0 -valmius

  • 14 ohjattavaa akselia: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • 4 akselin samanaikainen ohjaus kanavaa kohti

  • Toiminnot: jäykkä kierteitys, monikulmion sorvaus, sylinterimäinen interpolointi, polaarikoordinaattien interpolointi, hammaspyörän jyrsintä ja voimakas skiving-ominaisuus

• Tärkeimmät myyntivaltit

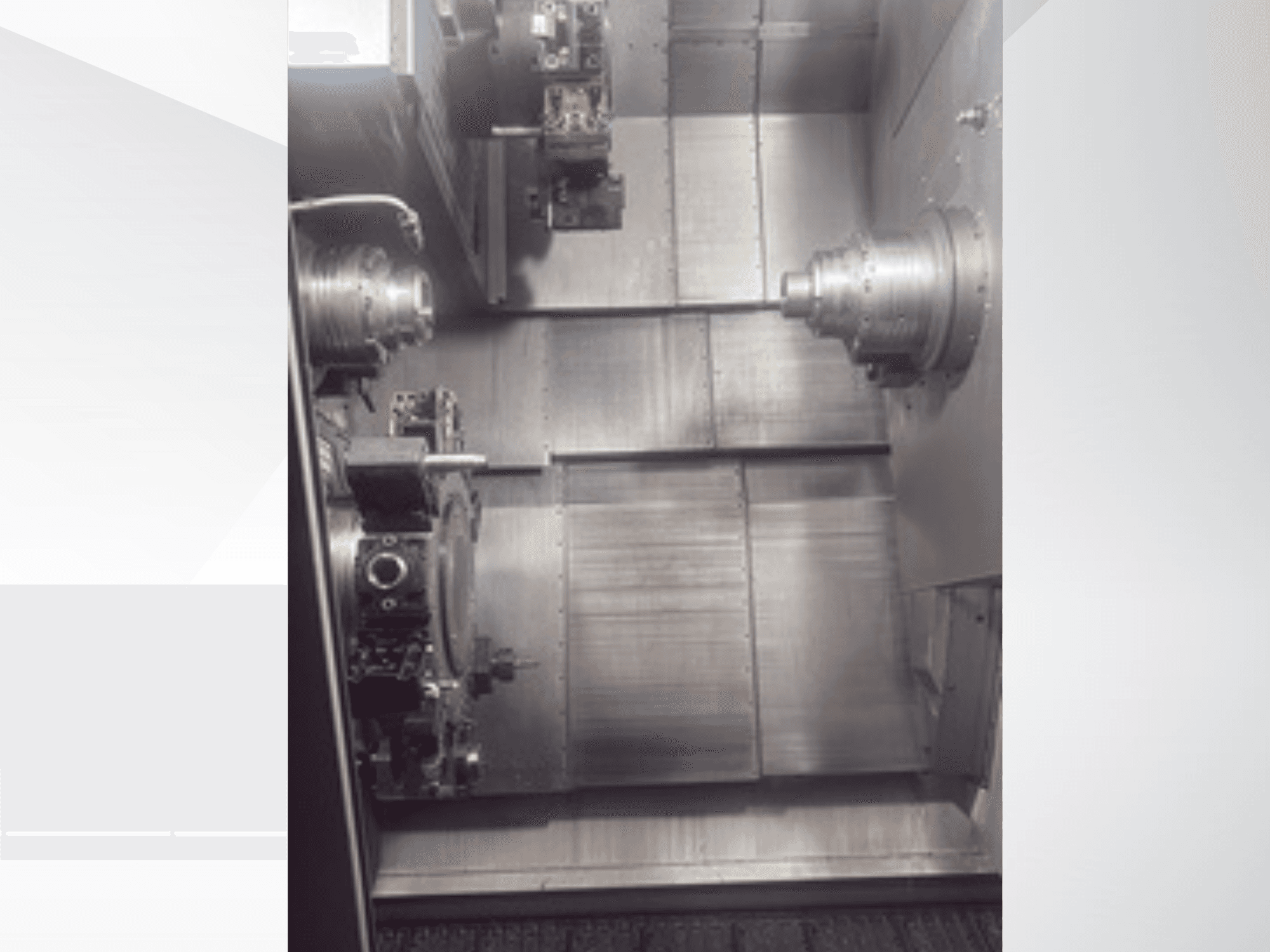

  • Kaksoiskara + kaksois-Y-akselin revolverit

  • Mahdollisuus 4 työkalun samanaikaiseen työstöön

  • Täysin integroitu moottoriarkkitehtuuri (ei hihnoja)

  • 66 mm:n tangon syöttökapasiteetti molemmilla karoilla

  • 12 000 rpm:n pyörivä työkalu

  • Päällekkäinen työstö siirrettävällä apukara

  • Sopii suurivolyymiseen autoteollisuuden, hydrauliikan, ilmailu- ja avaruusteollisuuden sekä tarkkuussorvattujen osien tuotantoon

Lisävarusteet

• Valinnainen korkeapaineinen jäähdytysnestepumppu: 15 bar

• Valinnainen takapää

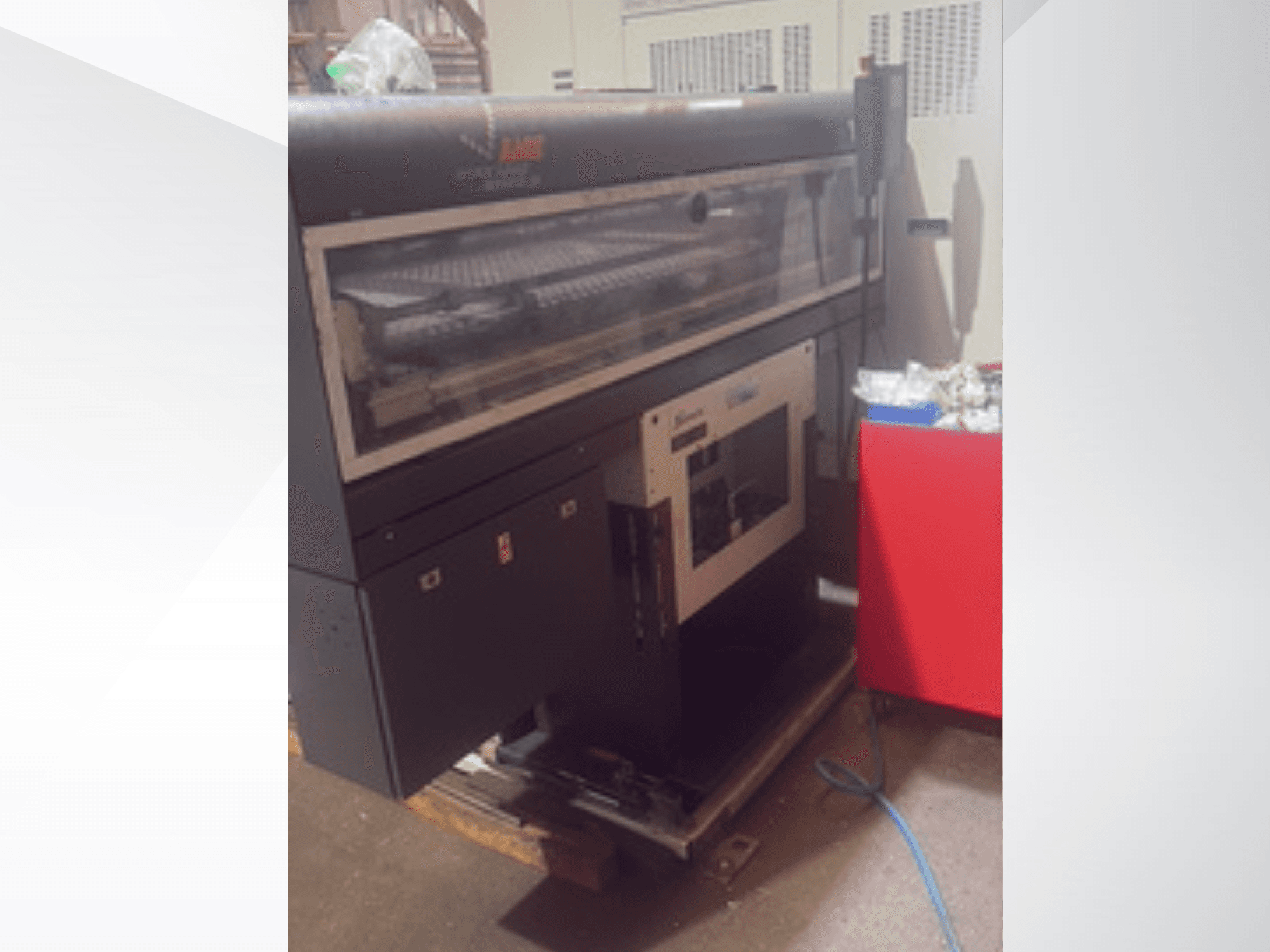

• Toimitetuissa tiedoissa ei mainittu: robotit, automaatio, lastunkuljetin, tangonsyöttölaite
