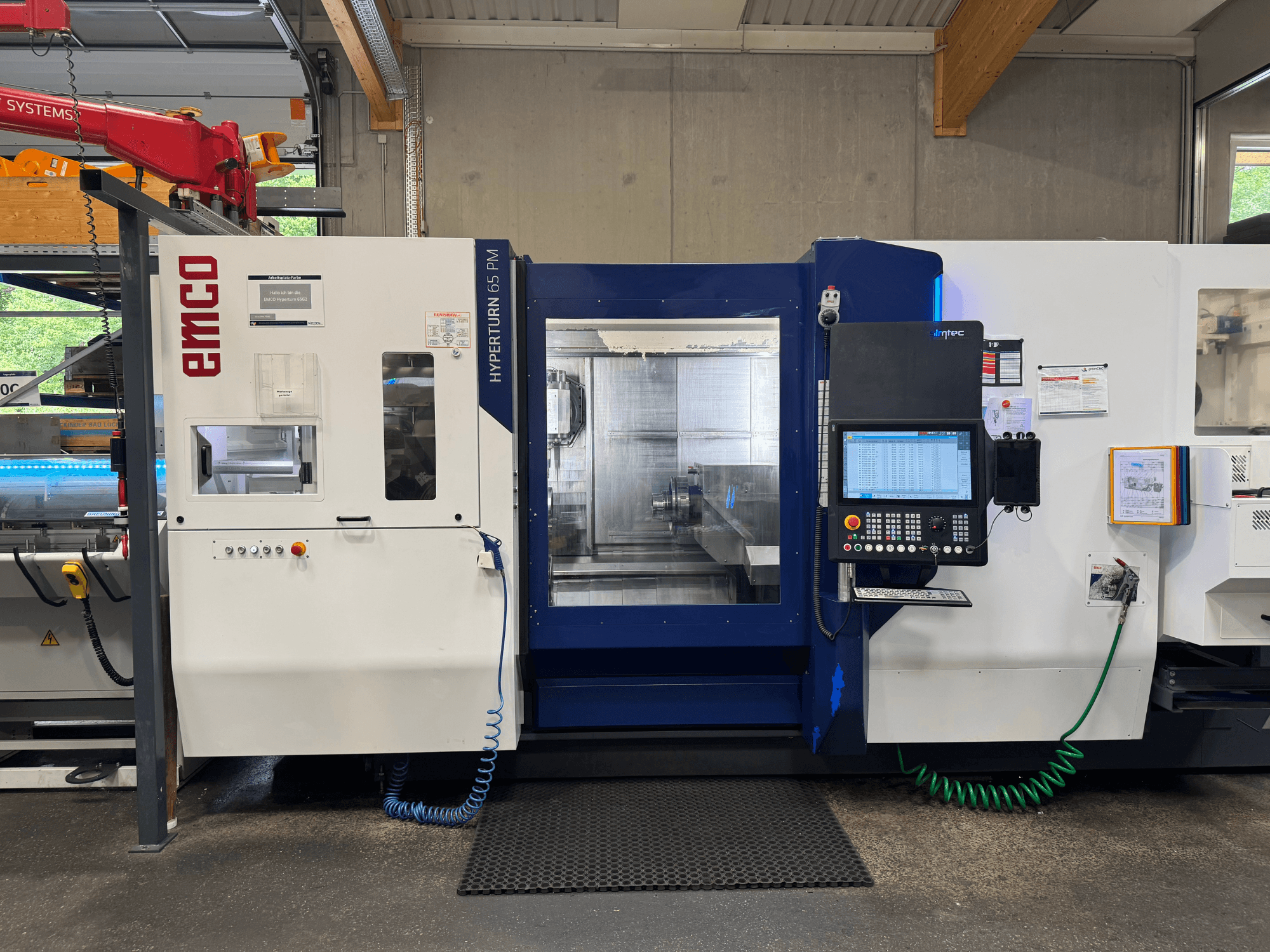

EMCO - Hyperturn 65 Powermill G2AT-TUR-EMC-2022-00001

• Pääkara (suoraveto):

  • Suurin vääntömomentti: 250 Nm

• Apukara (suoraveto):

  • Suurin käyttövoima: 29 kN (toimitusvarustuksessa)

  • Suurin vääntömomentti: 250 Nm

  • Kierroslukualue: 0–5000 rpm

• Jyrsinkara (suoraveto):

  • Suurin käyttöteho: 37 kW

  • Suurin vääntömomentti: 30 Nm

  • Kierroslukualue: 0–12 000 rpm

• Työkalurevolveri (suoraveto):

  • Suurin käyttöteho: 10 kW

  • Suurin vääntömomentti: 30 Nm

  • Kierroslukualue: 0–12 000 rpm

• Kinemaattiset ominaisuudet ja akselit:

  • Yläosassa poikittaisliukukisko, jossa sorvaus-/jyrsinkara toimii moottorikaranä; hydraulinen kiinnitys sorvauksen aikana

  • Y-akselin liikealue: +/- 120 mm

  • Suoravetoinen B-akseli: +/- 120°, hydraulinen kiinnitys

• Työkalut:

  • 40-paikkainen työkalumagasiini, HSK-T63

  • 12-paikkainen radiaalinen työkärki suoralla käyttölaitteella, BMT55P-työkaluliitäntä

• Karat ja kiinnitys:

  • Korkeapaineinen kiinnityssylinteri vetoputkella pääkaralle

  • Täyskiinnityssylinteri, jossa osittain ontto kiinnitys, syvyys 66 x 550 mm vastakaraa varten

  • Ohjelmoitava kiristyspaine pää- ja vastakaraa varten

  • Ulkoinen syöttöhuuhtelu pää- ja vastakaraa varten

  • Mekaaninen pidätysjarru pää- ja vastakaraa varten

  • C-akseli pää- ja vastakaraa varten

• Ohjaus ja käyttöliittymä:

  • SINUMERIK ONE / OPERATE, EMCONNECT-sovelluspohjainen käyttöliittymä

  • 22 tuuman monikosketusnäyttö

  • IPC, 240 GB

  • SHOPTURN-dialogiohjelmointi

  • 3D-simulointi ja piirustus

  • Jäännösmateriaalin tunnistus

  • Tukosten poisto ulkoisesta muistista

  • CAD-lukija (DXF-tuonti)

  • TRANSMIT ja TRACYL C-akselin ohjelmointiin

  • USB-liitäntä, verkkoasema (Ethernet)

  • PC-näppäimistö, mukaan lukien HMI-pikanäppäin

  • LED-tilapalkki

• Nesteet ja apulaitteet:

  • 2 jäähdytysnestelinjaa, paine 25 bar

  • 2 huuhtelupumppua, paine 4,3 bar

  • Ohjauskaapin ilmastointilaite

  • Jäähdytysjärjestelmä karamoottoreille, jyrsinkaralle, B-akselin vääntömomenttimoottorille ja revolverin suoravetolaitteelle

  • Hydrauliyksikkö

  • Koneen valaistus

  • 8 tasoituselementtiä

• Takaisinkytkentä/mittaus:

  • Lasimittakaavat: X1 (sis. ilmanpainejärjestelmä), Y1, Z1, X2 (HT65-PM-G2 / 840D-sl)

Lisävarusteet

• Lastunhallinta ja suodatus:

  • Saranoitu hihnakuljetin, purkukorkeus 1200 mm

  • Hihnasuodatinjärjestelmä, 980 litraa

  • Likavesipumppu

• Ohjaus- ja valvontavaihtoehdot:

  • BAOD-SL-elektroninen käsipyörä (kannettava, magneettikiinnitys Siemens-ohjaimille)

  • EMCO-työkalun murtumisen ja kulumisen valvonta / B40D-SL

  • Langaton anturi / HSK-poran murtumisen valvonta BK-MICRO

  • 4-akselinen sorvaus / tasapainotettu leikkaus (SINUMERIK-lisävaruste)

  • Vaihtoehtoinen karan pyörimisnopeus (SINUMERIK-lisävaruste)

  • Vaihtopää takapäänä (SINUMERIK-lisävaruste)

  • Vastakara takapäänä (SINUMERIK-lisävaruste)

• Tangonsyöttölaite (tekniset tiedot toimitettujen tietojen mukaan):

  • Tangon pituus: 300–1200 mm

  • Tangon halkaisija: 10–104 mm

  • Materiaalin tukipinta (edestä katsottuna): 800 x 1250 mm

  • Materiaalikapasiteetti: 12 tankoa, halkaisija 65 mm

  • Suurin kantavuus: 400 kg (enintään 74 kg/tanko)

  • Suorakulmainen materiaali: reunan vähimmäispituus 6 mm; enimmäisympärysmitta 105 mm

  • Kuusikulmainen materiaali: SW 5–85 mm

  • Pyöreä materiaali: <15 mm

  • Työntötangon sisäänvetosyvyys: 1470 mm

  • Virtalähde: 24 V DC (liitäntä)

  • Mitat: pituus 1800 mm; leveys 1315 mm

  • Liukukiskon/karan korkeus: 1090–1330 mm

  • Paino: n. 620 kg

• Lisävarusteet:
  Kiinnityshylsy, Hainbuch Centrotex M -pikavaihtojärjestelmä.
  Axzug SE100
  Axzug SE65
  Axfix SE 65
  Axfix SE100
  Span-tappi T210 GR0
  4 Bachen-syöttölaite INOFlex® VT-S 016 (160 syöttöä)
  Tavaroiden arvo noin: 70 000 €

  Sekä BMT 55 -pidike alhaalla
  ja 40 HSK-kiinnikettä (tuotteiden arvo n. 30 000)

• Mukana toimitetaan 3D-anturi (HSK63)
