EMCO - E45AT-TUR-EMC-2019-00001

• Liitäntä: KK5 (DIN 55026)

• Tangon halkaisija: 45 mm

• Käyttöteho: 13 kW

• Kierrosnopeusalue: 0–6300 rpm

• Pääkarassa oleva C-akseli

Työkalurekki

• 12-paikkainen VDI30-aksiaalinen

• Ohjauslogiikka jopa 6 moottoroidulle työkalulle

• Moottoroidut työkalut: enintään 4 kW / enintään 16 Nm

• Moottoroitujen työkalujen kierrosluku: 0–5000 rpm

Takapää

• Ohjelmoitava, hydraulisesti toimiva

• Suurin kiristysvoima: 6000 N

• Morse-kartio: MK4

• Ontto kiinnityssylinteri, vetoputki mukaan lukien

Ohjaus ja ohjelmisto

• SINUMERIK 828D OPERATE

• SHOPTURN-dialogiohjelmointi

• USB-liitäntä

• Verkko / Ethernet

• 10,4 tuuman TFT-värinäyttö

• 3D-simulointi

Tallennusvälineet ja koneen ominaisuudet

• Koneen valaistus

• Jäähdytysnestejärjestelmä, pumppu mukaan lukien (3,5 bar)

• Hydrauliyksikkö

• Lastunkuljettimen liitäntä

• CE-sertifikaatti

• Dokumentaatio

Työkalun mittaus (E45)

• Työalueelle kiinnitetty mittausvarsi

• Työkalun mittaus revolverissa

• Lyhyet asetusajat / tarkka mittaus / kustannustehokas

Työkappaleen kiinnitys

• 3-leukainen istukka KK5

• Maksiminopeus: 6300 rpm

• Halkaisija: 20 mm

• Pehmeät + kovat leuat

Muut (koneeseen liittyvät)

• Vesisuihku

• Ilma karalle

• Öljy-/jäähdytysnesteen erotin

• Automaattinen jäähdytysnesteen valvonta

• Elektroninen käsipyörä

• Työkalunvaihtosuojus

• Hydrauliikkaliitännät

• Pneumaattiset liitännät

• Koneen pakkaus: lava + rullattava suojapeite

Lisävarusteet

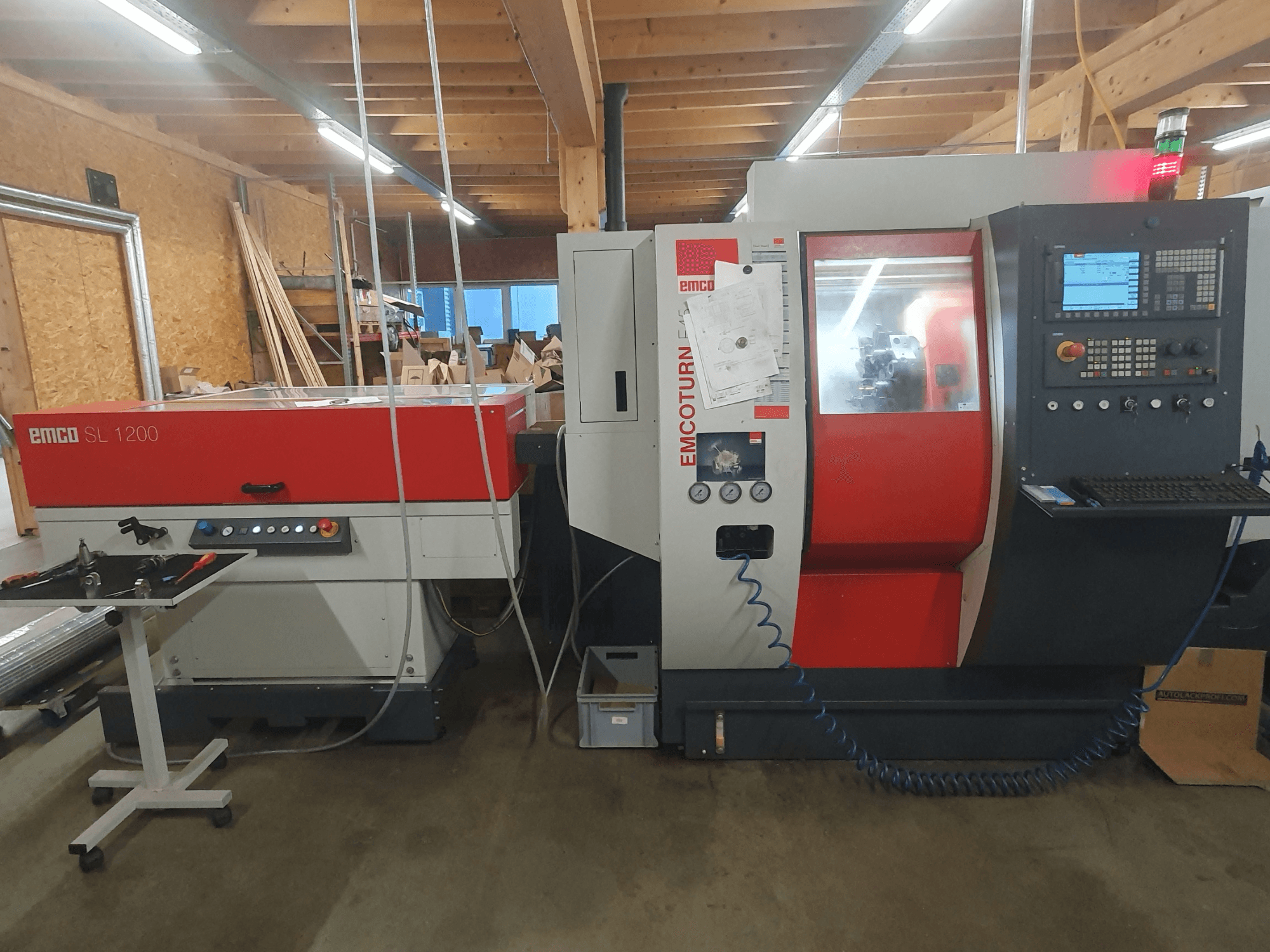

Tangonsyöttölaite / varasto (SL1200 – kuten mainittu)

• Tangon pituus: 850–1200 mm

• Tangon halkaisija: Ø 8–95 mm

• Maks. syöttönopeus: 60 m/min

• Tangonvaihto: n. 3 s

• Magasiinin vaihto: n. 15 s

• Materiaalin tukialue: 550 × 1210 mm

• Materiaalikapasiteetti: 10 × Ø 55 mm

• Käyttöpuoli: oikea

• Virransyöttö: 240 V DC/DC

• Ilmansyöttö: 6 bar

• Mitat: 1700 × 1250 × 1090–1380 mm

• Paino: n. 500 kg

• Turvalaite: CE

• Nopeatoiminto

• Dokumentaatio

Karan jatke (tankosyöttölaitteen käyttöä varten)

• E45 / MT45 / HT45 → DM45

• 45 mm:n karalle

• Lyhyet tangot, enintään 1100 mm

• Mukana supistusholkit (3 kpl)

• Tarvitaan käytettäessä SL1200-mallia

Lastunkuljetin

• Saranoitu hihnakuljetin

• Purkukorkeus: 1200 mm

Korkeapaineinen jäähdytysnesteen syöttöyksikkö

• 14 bar / 50 Hz

• Lisäkorkeapainepumppu

• Sisäisellä jäähdytysnesteellä varustetuille työkaluille

• Liitäntä ja ohjelmisto

Robottiliitäntä

• PROFI-NET-liitäntä

• 24 V:n signaalit

• Turvavapautus

• Automaattisen ja manuaalisen käytön vaihtaminen

Lisäkomponentit

• PC-näppäimistö USB (QWERTY)

• Koneen tilan LED: Vihreä (automaattinen), Punainen (hälytys), Valkoinen (materiaalinkäsittely)

Asennus- ja kiinnitystarvikkeet

• 4× tärinänvaimenninta

• 4× kiinnityskannatinta

• 4× raskaankäytön ankkurit

Osien keräyslaite

• Pneumaattisesti toimiva

• Osan enimmäispituus: 120 mm

• Suurin halkaisija: 45 mm (51 mm)

• Enimmäispaino: 2 kg

• Keräyslaatikko / kuljetushihna
