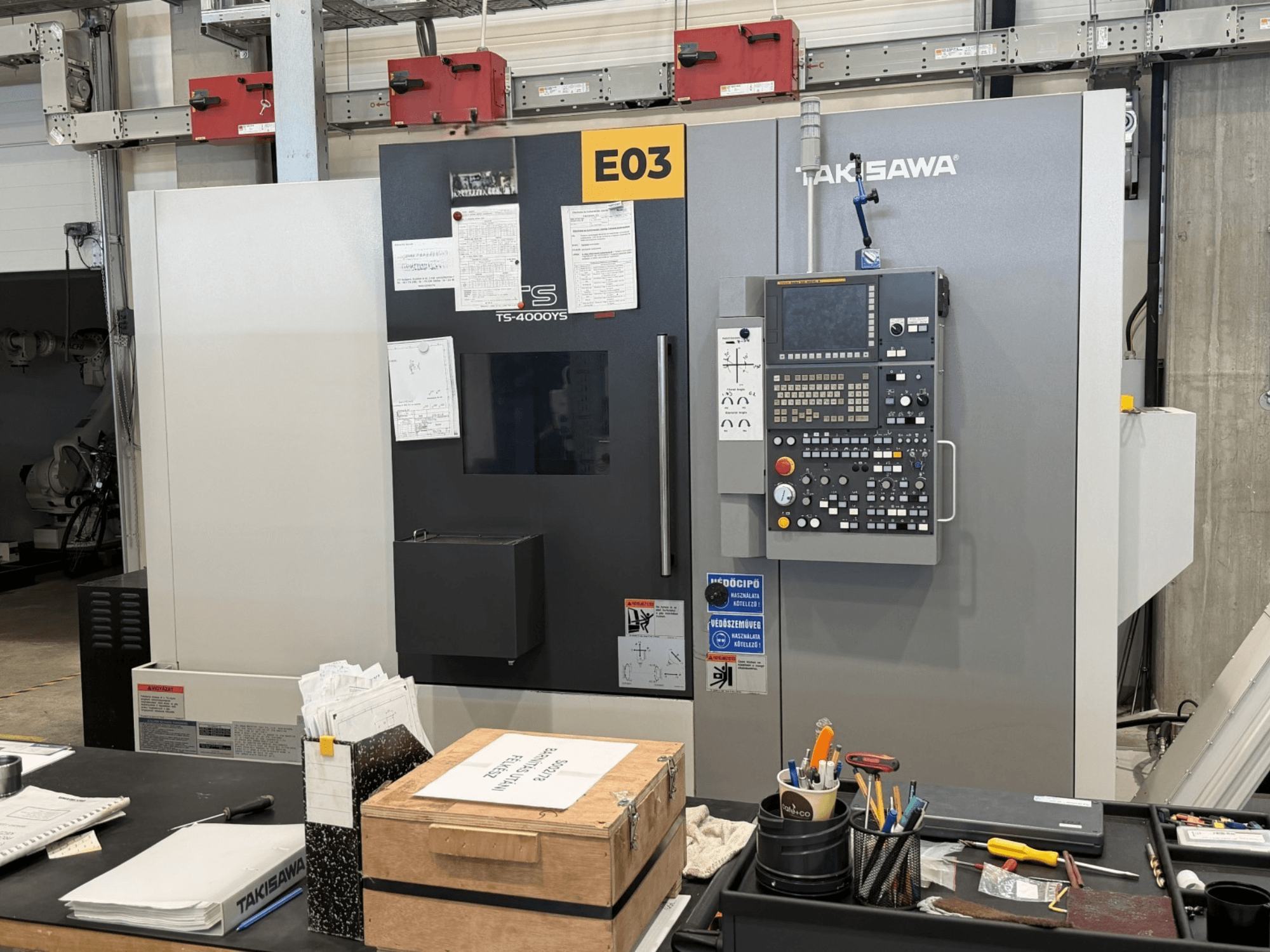

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Kapasiteetti:

• Suurin sorvaushalkaisija: Ø 600 mm

• Suurin sorvaushalkaisija x pituus: Ø 370 x 750 mm

• Tangon kapasiteetti: Ø 82 mm

Pääkara:

• Karan keskilinjan korkeus lattiasta: 1140 mm

• Laakerin/reiän halkaisija: Ø 140 / Ø 90 mm

• Karan kärki: A2-8

• C-akselin tarkkuus: 0,001°

Vastakara:

• Karan keskilinjan korkeus lattiasta: 1140 mm

• Laakerin/reikän halkaisija: Ø 90 / Ø 53 mm

• Karan kärki: F-140

• Nopeus: 6000 rpm (1/min)

• C-akselin tarkkuus: 0,001°

Liikealue:

• Y: -50 ~ +70 mm

• A: 780 mm

Pikaliikkeet:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Teho:

• Pääkaramoottori (30 min. / 100 % ED): AC 22 / 15 kW

• Suurin vääntömomentti (pääkara): 618 Nm (S3 25 %)

• Vastakaran moottori (30 min. / 100 % käyttöaste): AC 11 / 7,5 kW

• Suurin vääntömomentti (vastakara): 175 Nm (S3 25 %)

Käyttötyökalut:

• Vaihtopääpaikat: 12 kpl

• Maksimikierrosluku: 6000 rpm (1/min)

• Käyttöteho (S3 25 % / 100 % käyttöaika): 7,5 / 3,7 kW

• Suurin vääntömomentti: 48 Nm

Työkalut:

• Työkalun varren poikkileikkaus: 25 x 25 mm

• Poratankon halkaisija: Ø 50 mm

Ohjaus: CNC-liikeradan ohjaus FANUC 32i-B
