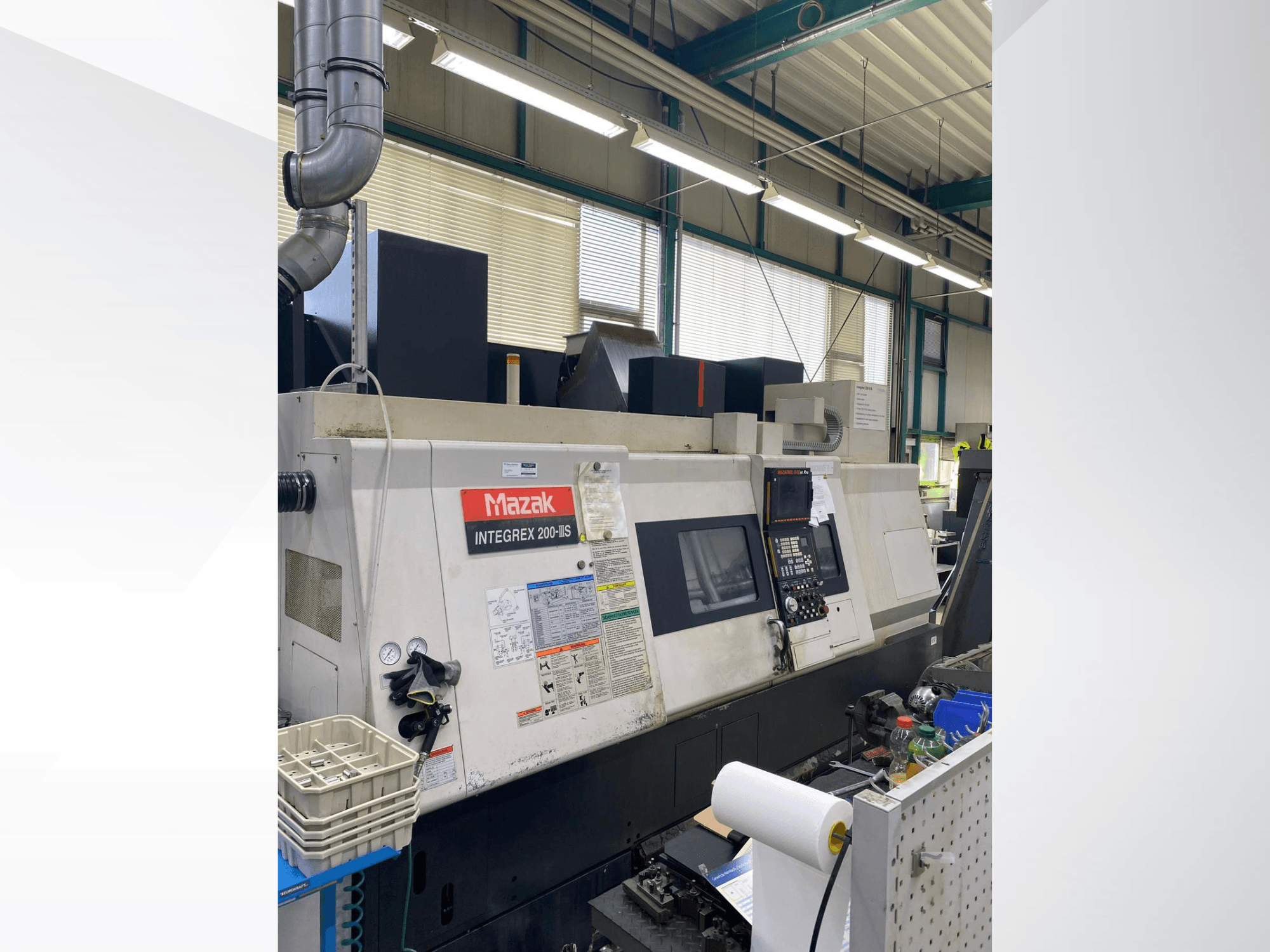

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Suurin sorvaushalkaisija: 660 mm

- Suurin sorvaushalkaisija: 660 mm

- Suurin sorvaushalkaisija liukukiskon yli: 500–660 mm

- Tangon suurin työstöhalkaisija: 51 mm

- Työkappaleen enimmäispaino (istukka mukaan lukien) – istukalla kiinnitetty työkappale: 100 kg

- Työkappaleen enimmäispaino (kiinnitysteline mukaan lukien) – akselityökappale: 150 kg

- Pääkaran kierrosnopeusalue (portaaton): 35–5 000 r/min

- Pääkaran käyttöteho (30 min. nimellisteho / 100 % jatkuva käyttö): 22 kW / 15 kW

- Pääkaran suurin vääntömomentti: 349 Nm

- Pääkaran kärki: A2-6"

- Pääkaran reikä: halkaisija 76 mm

- Pääkaran istukan halkaisija: 210 mm

- Pääkaran indeksointi (C-akseli): 0,0001°

- Toisen karan käyttöteho (30 min. nimellisteho / 100 % jatkuva käyttö): 18,5 kW / 15 kW

- Toisen karan kierroslukualue: 35–5 000 rpm

- Toisen karan suurin vääntömomentti: 326 Nm

- Toisen karan indeksointi (C-akseli): 0,0001°

- Toisen karan istukan halkaisija: 210 mm

- Työkalurevolverin rakenne: Yksikara-revolveri kiinteille tai moottoroiduille työkaluille

- Käyttövoimalla toimivien työkalujen (IPM-moottori) käyttöteho (20 % ED): 15 kW

- Käyttötyökalujen suurin vääntömomentti: 120 Nm

- Käyttötyökalujen kierroslukualue: 15–12 000 rpm

- Työkalun kartio: MAZAK KM 63 -pikavaihtojärjestelmä (kiinteille työkaluille)

- Työkalumagasiinin tyyppi: Rumputyyppinen

- Työkaluvaraston kapasiteetti: 80 paikkaa (varustettu kiinteille ja moottorikäyttöisille työkaluille)

- Työkalun paino: enintään 10 kg

- Työkalun halkaisija: enintään 90 mm

- Työkalun halkaisija (vapaiden vierekkäisten paikkojen kanssa): enintään 125 mm

- Työkalun pituus: enintään 300 mm

- Työkalunvaihtoaika (työkalu-työkalu-vaihe 1): n. 1,3 s

- Y-akselin liike: +/- 80 mm

- W-akselin liikealue: 1050 mm

- B-akselin kääntöalue: -30° – +195°

- X-akselin pikaliikkeenopeus: 38 m/min

- Y-akselin pikaliikkeen nopeus: 26 m/min

- Z-akselin pikaliikkeen nopeus: 38 m/min

- W-akselin pikaliikkeen nopeus: 30 m/min

- C-akselin pikaliikkeen nopeus: 400 rpm

- Syöttöalue X-akselilla: 0–8 000 mm/min

- Z-akselin syöttöalue: 0–8 000 mm/min

- Y-akselin syöttöalue: 0–8 000 mm/min

- Jäähdytysnestesäiliön tilavuus: 220 l

- Pumpun tuotto: n. 20 l/min

- Pumpun paine: noin 5 bar

- Pumpun teho: 635 W

- Liitäntäteho: 61,4 kVA

- Käyttöjännite: 400 V / 50 Hz

- Ilmanpaine: 5 bar, 500 l/min

- Kokonaiskäyttötunnit: 3 520 tuntia (kirjattu 4.5.2026)

- Automaattisen prosessin kesto: 1 581 tuntia

- Automaattinen leikkausaika: 1 267 tuntia

- Pelkkä leikkausaika: 905 tuntia

- Käyttöaika: 615 tuntia

- Vakiovarusteet / lisävarusteet:

- B-akseli (0,0001°:n paikannusakseli)

- C-akseli (0,0001°)

- Y-akseli

- Toisen karan suuntaus

- Pää- ja toisen karan synkronointi

- Hydraulinen 3-leukainen istukka, halkaisija 210 mm, tyyppi KITAGAWA B-208, sisältäen 1 sarjan pehmeitä leukoja (pääkara)

- Hydraulinen 3-leukainen istukka, halkaisija 210 mm, malli KITAGAWA B-208, sisältäen 1 sarjan pehmeitä leukoja (toinen kara)

- Kaksijalkakytkin pää- ja toisen karan istukoiden avaamiseen ja sulkemiseen

- Kiinnittimen tilan (auki/kiinni) palautetieto pää- ja toiselle karalle

- Ilmapuhalluslaite istukassa (toinen kara)

- Työkalun asetin (Tool Eye)

- Etuluukun lukitus

- Täydellinen jäähdytysnestejärjestelmä

- Jäähdytysnesteen ja lastujen suojaus täysin suljetun työalueen avulla

- Työtilan valaistus

- Lastunkuljetinjärjestelmä (kuvassa näkyy Mayfran ConSep -yksikkö)
