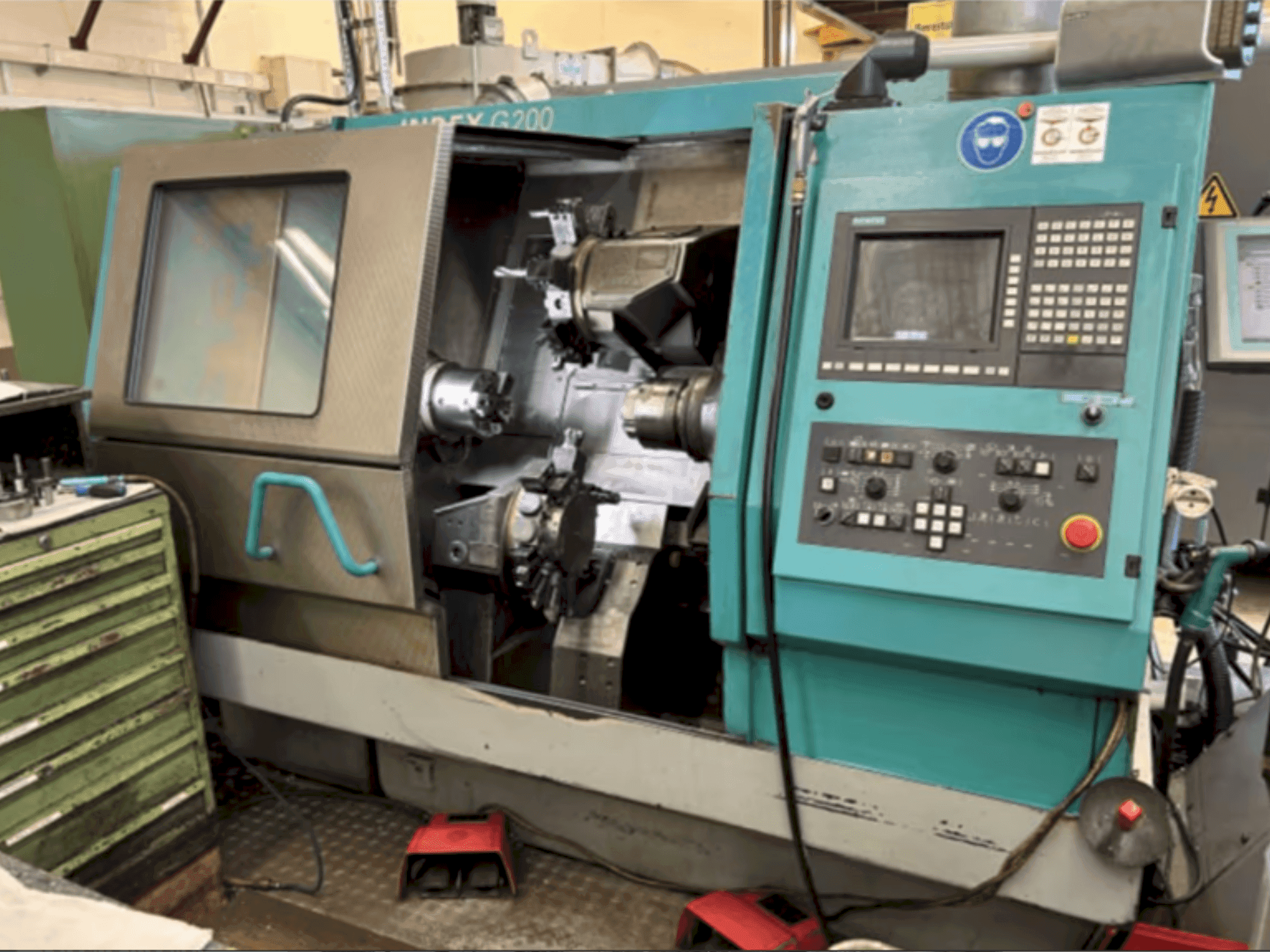

Index - G200 CDE-TUR-IND-2000-00003

Lisävarusteet

• Synkronilaite vastakaraista työstöä varten

• Työkalun kannatin 3 synkronikaraa varten (takapään työstö)

• Lisäjyrsinkara

• Kierrejyrsintä- ja monikulmiosorvauslaite

• Tarttumaton työkalunvaihtaja (6 työkalua, HKS-50 B, KM40)

• Työkappaleen käsittely WHU100

• c-akselilla

• ei käytettyjä työkaluja

Koneen edut

Tekniset koneen edut

• Tilantarve (ilman materiaalinohjainta): 3580 x 3108 mm

• Ohjausyksikkö: resoluutio: 0. 001 mm (syöttö/lähtö/korjaus).

• Kattava liikealue usean akselin kokoonpanolla.

• Korkea tarkkuus 0. 001 mm:n resoluutiolla numeerisessa ohjauksessa

• Monipuoliset laajennusvaiheet ja lisävarusteet toiminnallisuuden lisäämiseksi

Lisätiedot

Liike Ristikkäisliuku 1 (ylhäällä) - XYZB-akselit: X-akseli: Liukupolku 155 mm, syöttövoima 5000 N, pikaliike 20 m/min, resoluutio 0,0005 mm Y-akseli: Z-akseli: Liukupyörän liikerata 120 mm, syöttövoima 10000 N, pikaliike 7,5 m/min, resoluutio 0,0005 mm: 30 m/min, resoluutio 0,001 mm B-akseli (pyörivä): Liukupyörän liikerata 590 mm, syöttövoima 5000 N, pikalukitus 30 m/min, resoluutio 0,001 mm: 360° kääntöalue, kulmavaiheet 5° (lukituksella), resoluutio 0,001° (kiinnityksellä), kytkentäaika 180°: 1 s Ristiliukupyörä 2 (alhaalla) - XZ-akselit: 1 s: X-akseli: Z-akseli: Liukupyörän liike 105 mm, syöttövoima 5000 N, pikaliike 20 m/min, resoluutio 0,0005 mm Z-akseli: Liukupolku 307 mm, syöttövoima 5000 N, pikaliike 30 m/min, resoluutio 0,001 mm Revolveri Revolveri oikealla: X-akseli: Z-akseli: X-akseli: Liukupolku 120 mm: Akseli: Liukupyörän liikerata 400 mm: 400 mm Painevoima (max:) Painovoima: 5500 N Voimansiirto: 5500 N Painovoima: 5500 N Media Virtalähde: Hydraulinen tai sähköinen: 400 V, 50/60 Hz Kytketty kuorma: Hydraulinen tai sähköinen: Virrankulutus: 20-45 kVA: 35-80 A Hydraulic system: Delivery rate: 18 l/min Järjestelmän paine: 90 bar Täyttökapasiteetti: 70 litraa Jäähdytysvoitelujärjestelmä: Jäähdytysvoitelujärjestelmä: 1,5 litraa: Pumppukapasiteetti (kytkettävissä): 20 l/min at 18 bar / 50 l/min at 3 bar / 60 l/min at 5-7 bar Filling quantity: Lastunkuljetin: Noin 230 litraa: Saranoitu hihna tai kaavin Työkappaleen pidike: Pääkara: DB5 sisäinen kiinnitys / D140 ulkoinen kiinnitys, lisävarusteena lyhyt kartio Vastakara: D140 ulkoinen kiinnitys (vain vetopuristus sallittu, kun kyseessä on hylsyn ja ruuvipuristimen kiinnitys) 1. karan tiedot (pää-/vastakara): Karan välys (kiristysruuvin kiinnitys): Vaihtoehdot: 30 mm / 42 mm / 60 mm / 65 mm Karan Ø etulaakerissa: 75 mm (30 mm:n välyksellä) / 85 mm (42 mm) / 100 mm (60+65 mm) Nopeus (max:) 7500 rpm (30 mm) / 6300 rpm (42 mm) / 5000 rpm (60 mm) Karan nokka: ISO 702/1 (koko 4 tai 5) Lastun halkaisija (työkappaleen Ø): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Vääntömomentti (Md max. 100 %): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Teho (P max 100 %): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
