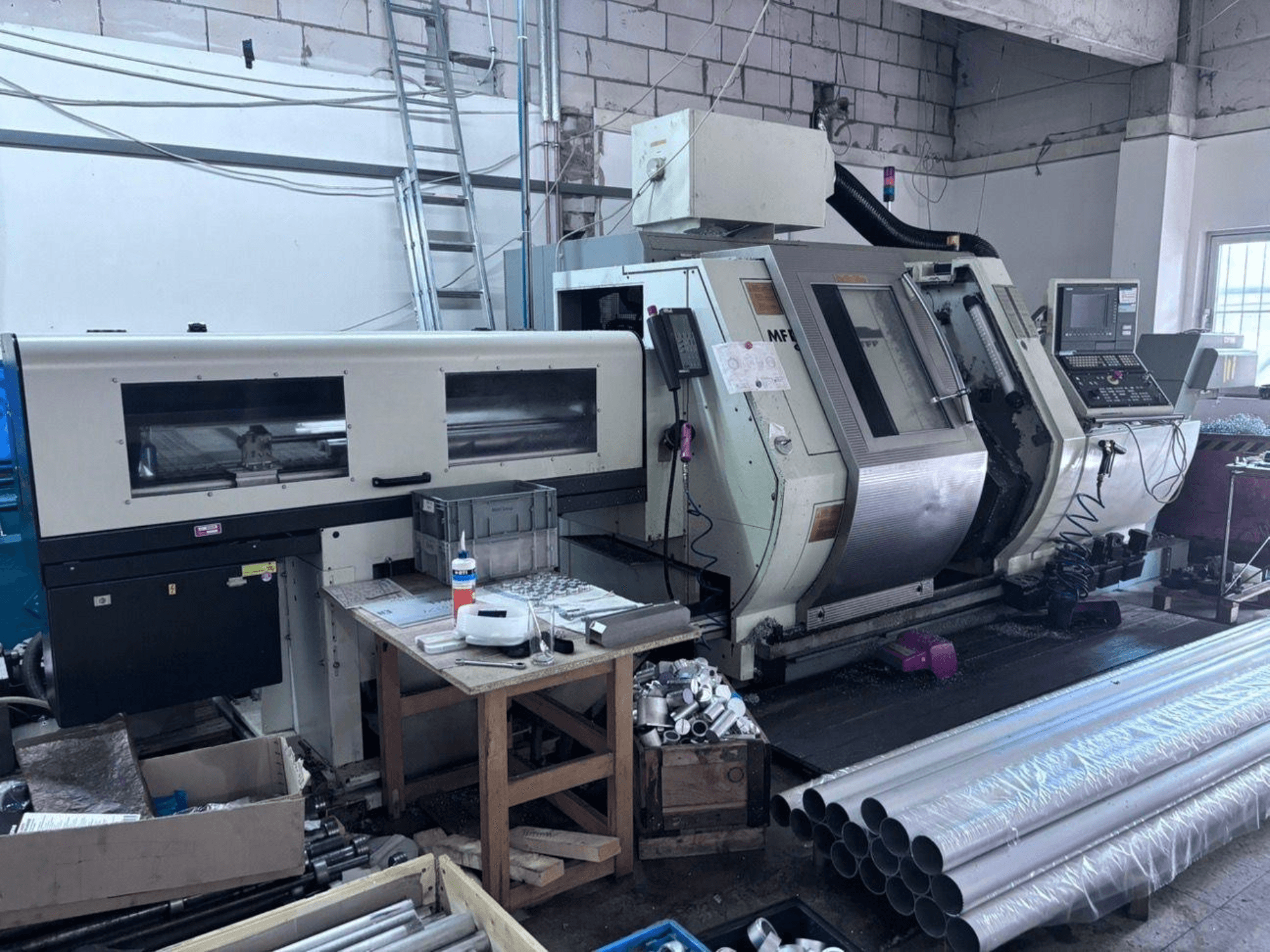

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

TEKNISET TIEDOT:

- Alustan rakenne: 45°:n kulmassa oleva alusta, rullajohteet

- Kääntöhalkaisija: 240 mm

- Normaali sorvaushalkaisija: 200 mm

- Karaväli: 800 mm

- Liukukiskon 1 X/Z-liike (poikittain/pitkittäin): 190 / 555 mm

- Liukukiskon 2 X/Z-liike (poikittain/pitkittäin): 190 / 555 mm

- Liukukiskon 1 Y-akselin liike: 40 mm

- Kara 2:n pituussuuntainen liike: 600 mm

- Pääkara 1 (vasen):

- Istukan halkaisija: 200 mm

- Suurin sallittu tangon halkaisija: 65 mm

- Karapään tasainen laippa: 170 h5

- Karareikä: 79 mm

- Vetoputken sisähalkaisija: 66 mm

- Etulaakerin halkaisija: 120 mm

- Käyttöteho (40/100 % ED): 28 / 21 kW

- Nopeusalue: 25–5000 rpm (min⁻¹)

- Polven pyörimisnopeus: 850 rpm (min⁻¹)

- Suurin vääntömomentti (40/100 % ED): 320 / 240 Nm

- Käyttötyyppi: AC / 1 (ISM)

- C-akselin pikaliike: 250 rpm (min⁻¹)

- C-akselin pitovääntömomentti: 200 Nm

- C-akselin indeksointitarkkuus: 0,025°

- Vastakara / pääkara 2 (oikea):

- Istukan halkaisija: 200 mm

- Suurin työstettävän tangon halkaisija: 42 mm

- Karapään tasainen laippa: 140 h5

- Karareikä: 56 mm

- Vetoputken sisähalkaisija: 44 mm

- Etulaakerin halkaisija: 90 mm

- Käyttöteho (40/100 % ED): 18 / 14 kW

- Kierroslukualue: 31–6300 rpm (min⁻¹)

- Polven pyörimisnopeus: 1000 rpm (min⁻¹)

- Suurin vääntömomentti (40/100 % ED): 130 / 173 Nm

- Käyttötyyppi: AC / 1 (ISM)

- C-akselin pikaliike: 250 rpm (min⁻¹)

- C-akselin pitovääntömomentti: 120 Nm

- C-akselin indeksointitarkkuus: 0,025°

- Liukukisko 1 (yläosa):

- Pikaliike X/Z: 20 / 30 m/min (ilman Y-akselia) tai 20 / 7,5 / 30 m/min (X/Y/Z Y-akselilla)

- Syöttövoima X/Z: 4 / 7 kN

- Liikeradan erottelukyky: 0,001 mm

- Kuularuuvin kierreväli x halkaisija: 12 × 28 / 15 × 32 mm (ilman Y-akselia) tai 12 × 28 / 5 × 32 / 15 × 32 mm (Y-akselin kanssa)

- Liukukisko 2 (alempi):

- Pikaliike X/Z: 20 / 30 m/min

- Syöttövoima X/Z: 4 / 7 daN (kN)

- Liikeradan erottelukyky: 0,001 mm

- Kuularuuvin nousu x halkaisija: 12x28 / 15x32 mm

- Liukukisko 3 (kara 2, Z-liike):

- Pikaliike A: 30 m/min

- Syöttövoima A: 7 kN

- Liikeradan tarkkuus A: 0,001 mm

- Kuularuuvin kierreväli x halkaisija: 15x32 mm

- Työkalutornit (ylä- ja alaosa):

- Työkalupaikkojen lukumäärä: 2 x 12

- Työkalun varren halkaisija (DIN 69880 / VDI): 30 mm

- Käyttövoimalla varustetut työkalupaikat: 2 x 12

- Moottoroidun työkalun teho (40/100 % ED): 5 kW

- Käyttötyökalun suurin vääntömomentti (40/100 % ED): 16 Nm

- Moottoroitujen työkalujen kierroslukualue: 40–4000 rpm (min⁻¹)

- Sähkötekniset tiedot:

- Jännite: 400 V (3-vaihe, 50 Hz)

- Kytketty kuorma: 65 kVA

- Nimivirta: 95 A

- Varasulake: 100 A

- Apujännitteet: 230 V / 24 V=

- Hydraulijärjestelmä:

- Säiliön tilavuus: n. 25 l

- Pumpun teho: 2,2 kW

- Järjestelmän enimmäispaine: 80 bar

- Kiinnityslaitteen paine: 80 bar

- Jäähdytysjärjestelmä ja suodatus:

- Säiliön tilavuus: 200 l

- Pumpun teho: 1,65 kW

- Toimitusmäärä 6 bar:ssa: 50 l/min

- Varustettu nauha-/paperisuodatinyksiköllä

- Koneen mitat ja paino:

- Kokonaispituus (lastunkuljettimella): 4770 mm

- Kokonais syvyys (sähkökaapin kanssa): 2220 mm

- Kokonaiskorkeus (sähkökaapin kanssa): 1950 mm
