Name: NAKAMURA-TOME STW-40
Brand: NAKAMURA-TOME
SKU: PT-TUR-NAK-2000-00001
Price: 79000 EUR
Availability: InStock

79 000 €

gindumac-hinta

(EXW-hinta)

pyydä virallista tarjousta

Vieraile koneella

tee vastatarjous

Lataa PDF

Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Ota yhteyttä Whatsappissa

GINDUMAC
Tuotteet
Työstökoneet
➤ Käytetty NAKAMURA-TOME STW-40 myytävänä | gindumac.com

Näytä alkuperäisellä kielellä

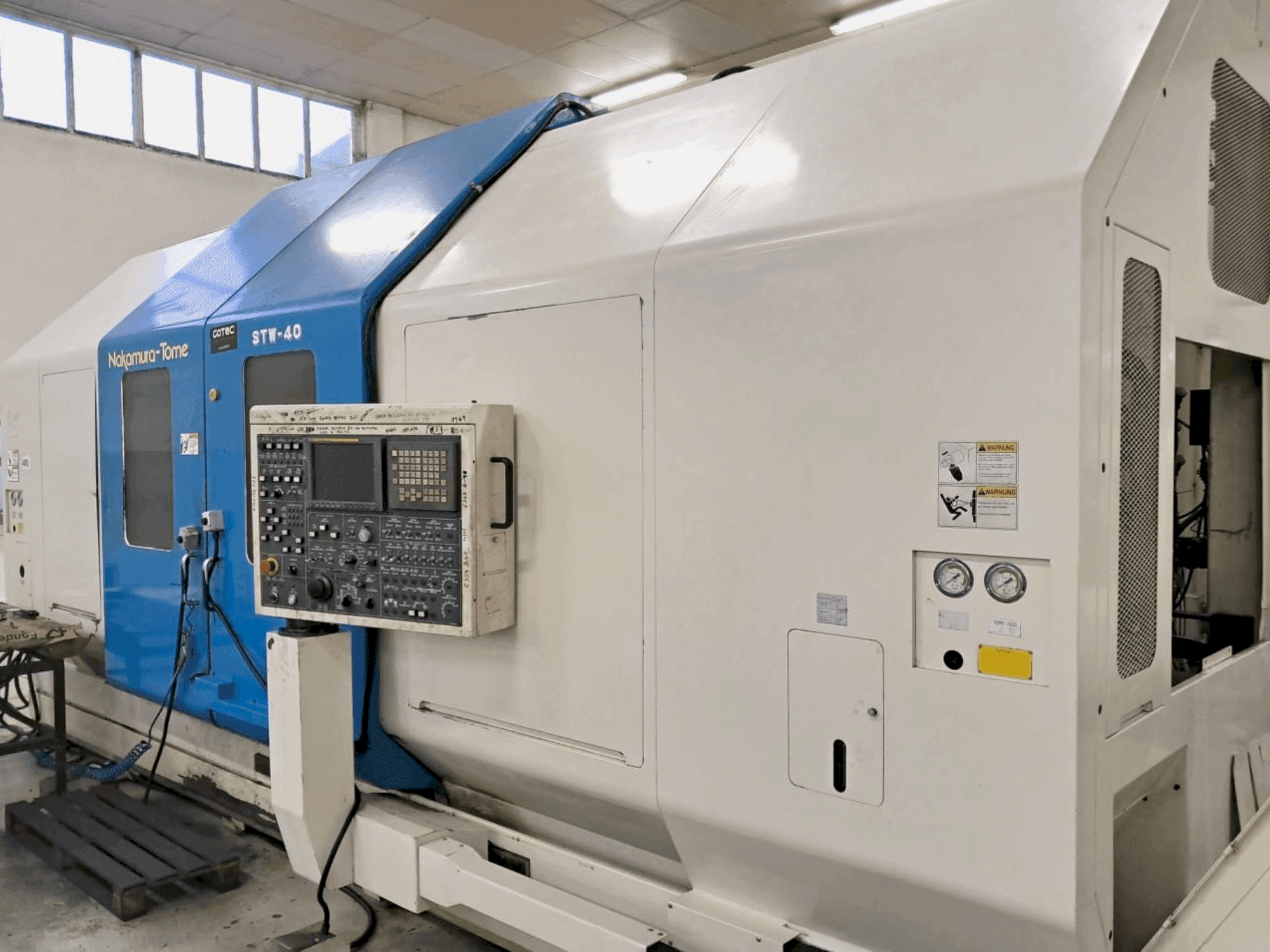

Tämä 9-akselinen Nakamura-Tome STW-40 on valmistettu vuonna 2000, ja sen suurin sorvaushalkaisija on 570 mm ja sorvauspituus jopa 1550 mm. Sen karan kierrosnopeus on jopa 3500 rpm ja X-akselien nopeus 25 m/min ja Z-akselien nopeus 30 m/min. Se on ihanteellinen monimutkaisiin työstötehtäviin, ja siinä on 80-kertainen WZG-lehtiö ja saranoitu hihnallinen lastunkuljetin. Ota yhteyttä saadaksesi lisätietoja tästä koneesta.

Yleiskatsaus

merkki: NAKAMURA-TOME
vuosi: 2000
MALLI: STW-40
sovelluksen tyyppi: Ulkosorvaus
Sijainti: Portugali
koneen tyyppi: Turn-Mill Centre
ohjausyksikön merkki: FANUC

Tekniset tiedot - NAKAMURA-TOME STW-40

Yleiset tiedot

Mittausleveys: 3500 mm
Mittaussyvyys: 6200 mm
Mittauskorkeus: 3200 mm
Koneen paino: 22000 kg

Ohjausyksikkö

Merkki: FANUC
Malli: 16i-TA

Päämoottori

Karan nopeusalue: 30-3500 1/MIN
Karan reikä: 85 mm
Akselin lukumäärä: 9

Liike

X-AKSELI Liike: 400 mm
X-AKSELI Nopea halkaisu: 25 m/min
Y-AKSELI Nopea halkaisu: 20 m/min
Z-AKSELI Liike: 1550 mm
Z-AKSELI Nopea halkaisu: 30 m/min

Lisäinformaatio

Lisävarusteet

12000 rpm ylemmälle WZG-karalle, käyttöteho 11/7,5 kW ja vääntömomentti 79/47 Nm
80-kertainen WZG-lipas
Koneen automaattinen käynnistys ja sammutus lämmitysohjelmatoiminnolla
WZG-rikkoutumisen valvonta skannauslipulla ylemmälle WZG-karalle
2 HD - Brinkmann -pumppua WZG:n ylemmälle karalle ja alemmalle tornille (pumpun kapasiteetti = 45 litraa minuutissa)
Saranoitu hihnakuljetin, jossa poisto oikealle

Koneen edut

Tekniset koneen edut

Ylemmän karan suurin sorvaushalkaisija: 570 mm // revolverin suurin sorvaushalkaisija alhaalla vasemmalla ja oikealla: 400 mm
Vakiosorvaushalkaisija: 300 mm
Suurin kääntöpituus tornin alareunasta vasemmalle ja oikealle: 500 mm
Ylemmän karan leveyssuuntainen maks. Sorvauspituus: 1550 mm
Karan kärkien välinen etäisyys: 1900 mm
Kahden kolmileukaisen istukan välinen etäisyys: 1500 mm
Tehontarve: kokonaisliitäntäteho 160 kva
Ilmankulutus: noin 500 litraa minuutissa
C1 + c2: 400 rpm
B-akseli: 12,5 rpm

Lisätiedot

Vasen/oikea kara: Käyttövoima ja -vääntömomentti: 22/15 kW Vääntömomentti: 500/794 Nm Karan nopeus: 30-3500 rpm Karan pää: A1-8 Etuosan laakerin sisähalkaisija: 130 mm Karan reikä: 85 mm Maks. tangon kapasiteetti: 71 mm Maks. istukan koko: 315 mm C - Akseli 3 akselia samanaikaisesti: X, Z, C Kytkentäaika: 0,5 s Pikaliikenopeus: 400 rpm (144000 °/min) Syöttönopeus: 1 - 4800 °/min Asteikon tarkkuus: 0,011° (30 kulmasekuntia) Toistettavuus: ± 0,006° (± 20 kulmasekuntia) Karan levyjarrun vääntömomentti: 25 kgfm Jyrsintä- ja Bfr-käyttö ylemmälle WZG-karalle: CAPTO-C6 Käyttöteho: 15/11 kW alkaen 800 rpm Moottorin nopeus: 60 - 6000 rpm Vääntömomentti: WeldonS, 10, 12, 14, 16, 20, 25 Kiinnityskiinnikkeet, liitetyt työkalut: ER-25/ER-32 holkkiistukka

*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
