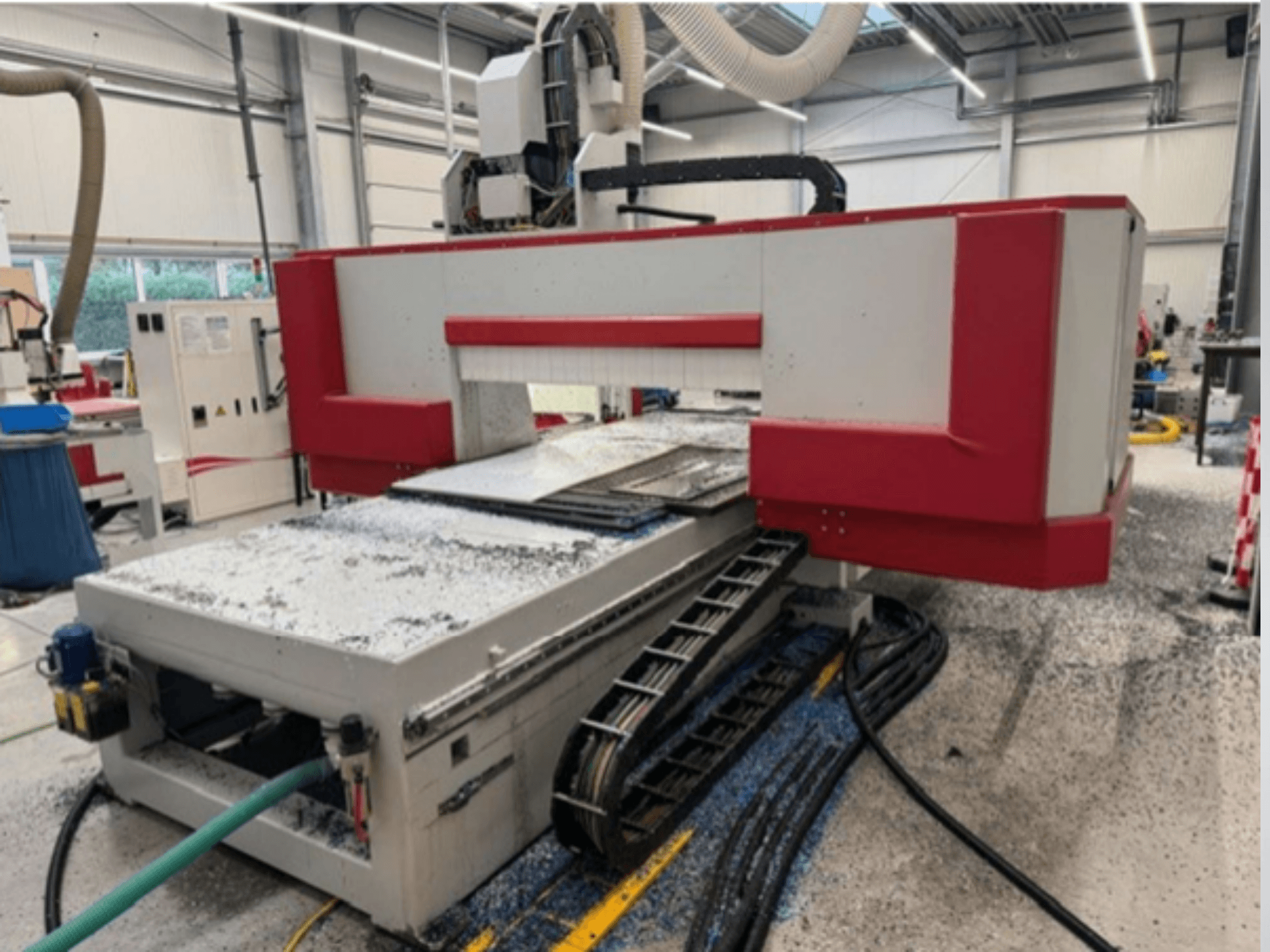

COSMEC - Conquest 515 5-AXIX-500DE-CNC-COS-2020-00001

Suurin liikenopeus X-akselilla: 60 m/min

Suurin liikenopeus Y-akselilla: 60 m/min

Maks. liikenopeus Z-akseli: 24 m/min

Vektorinopeus: 80 m/min

5-akselinen haarukkapää Z 700:

Maksimipyörimisnopeus: 750°/2 s

C-akselin kierto: +/- 360°

Kääntyvä akseli: +/- 110°

Työstöalue: 4210 x 1605 mm (suurennettu työstöalue).

Työkappaleen enimmäiskorkeus: 500 mm

Comec Suunniteltu työpöytä: 50 x 50 mm, jaettu kahteen työalueeseen.

18 kW:n pääkara, nestejäähdytys, HSK 63 F -työkalunpidin.

Karan nopeus: 500 - 24000 rpm

2

• x työkalunvaihtimet:

• Integroitu 12-paikkainen työkalunvaihtaja HSK 63 F -työkaluliitännälle

• Max. työkalun halkaisija 150 mm, jos viereinen asema on vapaa

• Max. työkalun halkaisija 120 mm, jos viereinen asema on varattu.

• Työkalun enimmäispaino: 6 kg

• Työkalun ja pitimen enimmäispaino: 40 kg

• Työkalun pituuden mittaus: Asema työkalun pituuden automaattista mittausta varten

Paineilman syöttö: paineilman syöttö: 7 bar

Louhintakapasiteetti: 2200 m³/h

Uuttonopeus: Vähintään 28 m/s

Imuliitäntä: Ø 160 mm

Ohjelmiston uusin versio: 5-akselinen samanaikainen työstöohjelmisto huoltosopimuksen kautta.

Tyhjiöjärjestelmä: Tyhjiöjärjestelmä heilurikoneistusta varten, jossa on vakio imuteho molemmilla työskentelyalueilla.

Tyhjiöpumppu: 250/300 m³/h (50/60 Hz), teho: 5,5 kW.

Pölyltä suojattu ohjauskaappi: Sisältää ilmastointiyksikön, siirrettävän ohjauspaneelin

Tekniset tiedot ja kuvaukset ovat ainoastaan informatiivisia eivätkä sitovia.
