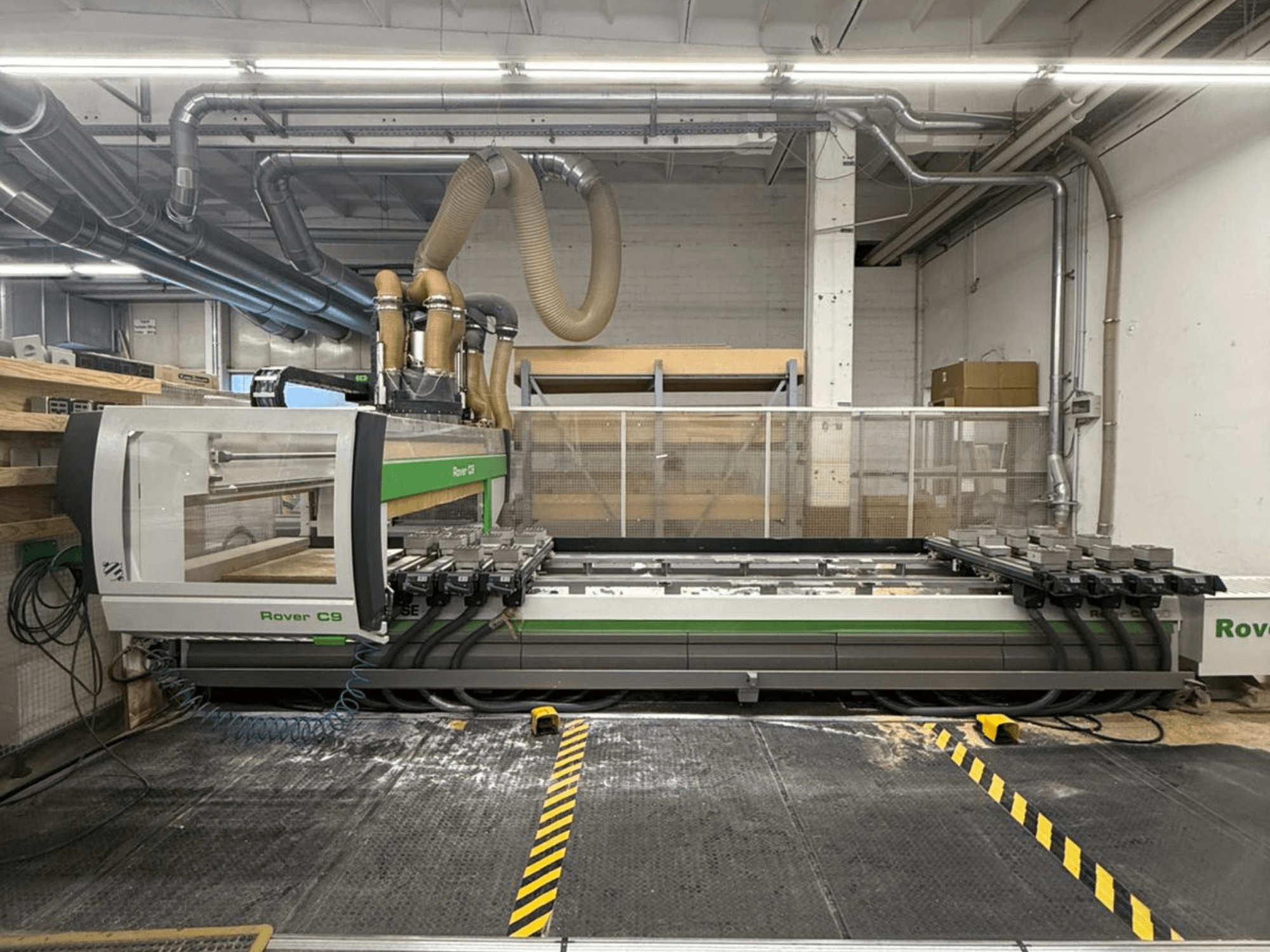

BIESSE - ROVER C9.50DE-CNC-BIE-2007-00002

Työpöytä ja kiinnitys

• 8 ATS-levypidintä (L = 1525 mm) ja 24 liukukiskoa

• Levynpitimien ja liukukiskojen automaattinen asemointi (EPS X-Y)

• Pneumaattinen lukitusjärjestelmä, jaettu kahteen työalueeseen X-akselilla

• 8 takareunusrajoitinta, isku 115 mm

• 8 pysäytintä, isku 140 mm, sijoitettu 1175 mm:n kohdalle (L = 1280 / 1525 / 1800 mm)

• 8 pysäytintä, isku 140 mm, sijoitettu 770 mm:n kohdalle (L = 1280 / 1525 / 1800 mm)

• 4 sivupysäytintä, isku 140 mm (2 vasemmalla + 2 oikealla), pneumaattisella järjestelmällä

• 4 irrotettavaa keskipysäytintä, isku 140 mm (2 vasemmalla + 2 oikealla), pneumaattisella järjestelmällä

• Anturi laskettujen pysäyttimien tunnistamiseen

• Pneumaattinen järjestelmä nostotankojen pidikkeille

• 6 nostotangon pidikettä helpottamaan lastausta (H = 74 mm:n moduulit)

Tyhjiö

• Tyhjiöjärjestelmä 250 m³/h:n pumpulle

• 250 m³/h:n roottorilehtityhjiöpumppu vakiotyyppiseen tyhjiöjärjestelmään

Koneistuyksiköt ja kokoonpano

• Koostumus C3-A1:

  • Laite, jolla lastunohjaimet, joissa on pneumaattiset tai induktiiviset anturit, voidaan kiinnittää 5-akseliseen työstöyksikköön

  • Laippa yksiköiden kiinnittämiseksi työstöyksikköön, jossa on 5 interpoloivaa akselia (yksiköt ovat käytettävissä vain, kun sähkökara on pystysuorassa)

• Kokoonpano C3-P2:

  • Lisä-Z-liukukisko takatyöstöyksiköille, jota ohjaa itsenäinen Z-akseli

  • 16 pystysuoraa ja 4 vaakasuoraa porauskaraa Y-suunnassa

  • Ketjutyökalunvaihtaja, jossa on 22 paikkaa (keskietäisyys 180 mm)

  • Rautainen tarttuja lastunohjaimelle, jossa on pneumaattinen tai induktiivinen anturi, sijoitettu ketjutyökalunvaihtimeen

  • RH-lastunohjain induktiivisella anturilla vakiomalliselle sähkökaraalle tai 15 kW:n 5-akseliselle sähkökaraalle (vaatii lastunohjaimen kiinnityslaitteen; vaatii laippakiinnityksen yksiköiden asennukseen käytettäessä 5-akselista sähkökaraa; vaatii C-akselin käytettäessä vakiomallista sähkökaraa)

Järjestelmät

• Automaattinen voitelujärjestelmä

• Ohjausyksikkö, jossa on 5 interpoloivaa akselia

Lisätietoja

• saatavilla myös kunnostettu 5-akselinen pääkara

• 8 vaakaporauskaraa, 12 pystysuoraa porauskaraa ja urausaha pois käytöstä

• Kuljetushihna lastujen ja romun poistoon (lastukuljetin)

• Nestejäähdytysyksikkö nestejäähdytteisille järjestelmille (voi jäähdyttää kahta sähkökaraa tai yhtä sähkökaraa ja yhtä nestejäähdytteistä porauspäätä)

Huomautus: Tekniset tiedot ja kuvaukset on otettu alkuperäisestä tilausvahvistuksesta, ja ne ovat vain tiedoksi; ne eivät ole sitovia.
