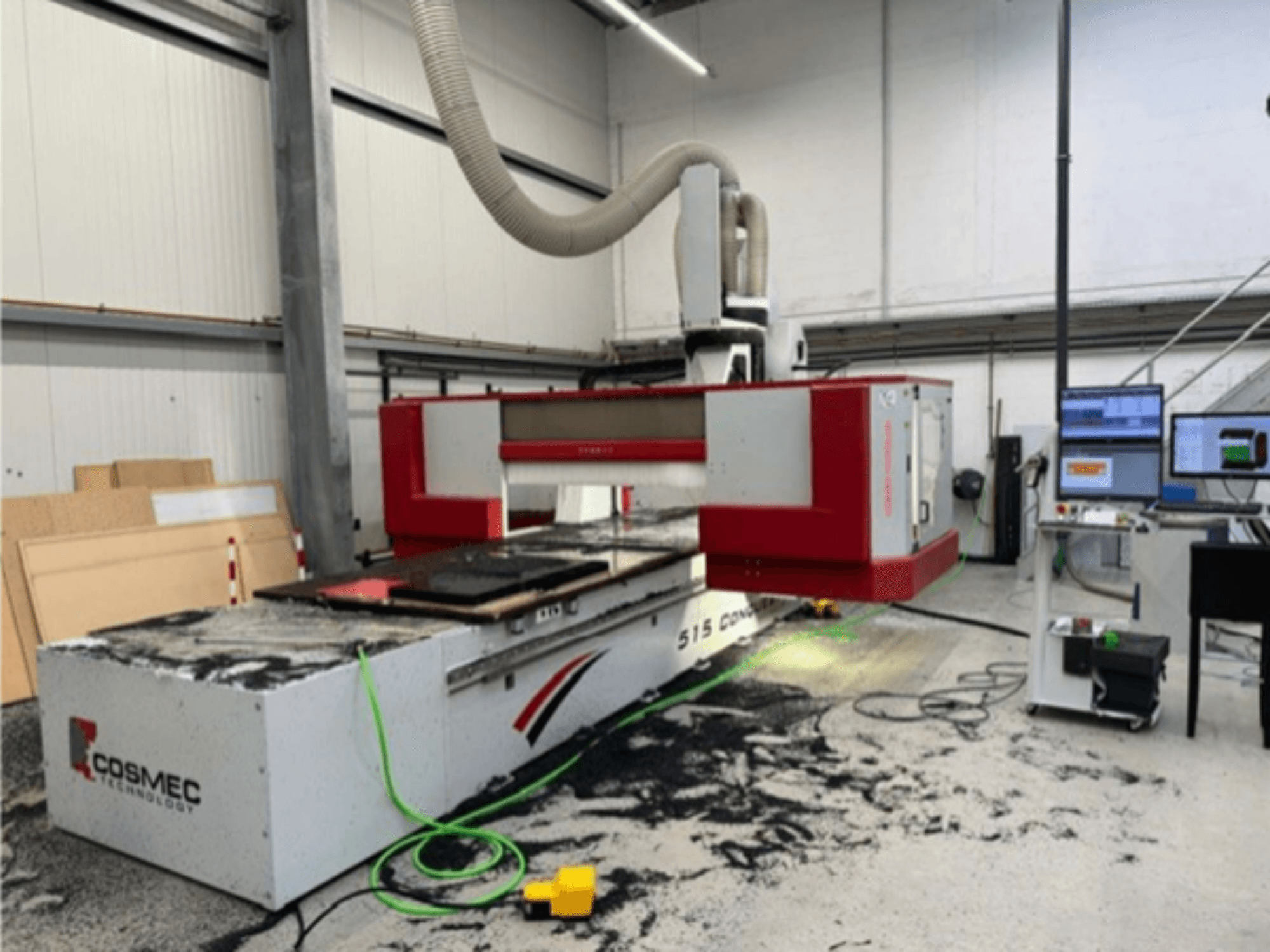

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Sovellukset: Työstö: Massiivipuun, puupohjaisten materiaalien ja erilaisten muovien työstö.

• Kokoonpano: Jatkuvasti interpoloiva 5-akselinen jyrsinkara.

• Alusta/portti: Kylkihitsattu teräsrakenne, joka takaa suuren jäykkyyden.

• Ohjausjärjestelmä ja käyttölaitteet:

  • X/Y-akselit: Akselit: hammastanko ja hammaspyörä, servoajot

  • Kaksoisportin moottorointi X-akselilla: kaksi synkronoitua servomoottoria.

  • Z-akseli: Kuularuuvi servoajolla

  • Pölyltä suojatut lineaariset ohjaimet

• Turvallisuus: Kolmiosaiset turvamatot lastausta varten inaktiivisella alueella; kulkeva osittainen kotelo, jossa on Lexan-suojaikkuna

• Keskusvoitelu: Automaattinen

• Alipainejärjestelmä: Heilurikoneistukseen, jossa imuteho on vakio molemmilla työskentelyalueilla.

• Toiminta: Kaapelikäyttöinen kaukosäädin perustoimintoja varten; siirrettävä ohjauspaneeli.

• Sähköinen: Pölyltä suojattu ohjauskaappi (CE) IP55-luokituksen mukaisesti, ilmastointiyksiköllä varustettu

• CNC-ohjaus: OSAI Open Numerical Control

• 5-akselinen haarukkapää Z 700:

  • Harjaton servokäyttö B- ja C-akseleilla.

  • Maksimi pyörimisnopeus: 750°/2 sekuntia

  • C-akselin kierto: +/- 360°

  • B-akselin (kääntyvä) kierto: +/- 110°

• Tekniset tiedot:

  • Vektorinopeus: 80 m/min

  • Työkappaleen enimmäiskorkeus: 500 mm

  • Työstöalue: 4210 x 1605 mm (suurennettu työstöalue).

• Apuohjelmat/vaatimukset:

  • Paineilman syöttö: 7 bar

  • Poistokapasiteetti: vähintään 2200 m3/h; poistonopeus vähintään 28 m/s.

  • Imuliitäntä: Ø 160 mm

• Työpöytä (Comecin suunnittelema):

  • Fenolihartsiristikko, 50 x 50 mm:n ristikko.

  • Yhteensopiva Cosmecin imujärjestelmän ja mallien kanssa.

  • Jaettu kahteen työalueeseen

  • Kierrereiät mekaanista kiinnitystä varten; 3 sisäänvedettävää pysäytintä.

• Pääkara:

  • 5-akselinen, nestejäähdytteinen, HSK 63 F.

  • keraamiset laakerit; CW/CCW-kierto

• Ulosottohuppu: NC-ohjattu, korkeussäädettävä

• Työkalunvaihtajat: 2 integroitua 12-paikkaista työkalunvaihtajaa HSK 63 F:lle.

  • Työkalun maksimi Ø 150 mm (jos viereinen asema on vapaa).

  • Max työkalun Ø 120 mm (jos viereinen asema varattu)

  • Työkalun ja pidikkeen enimmäispaino: 40 kg

• Työkalun mittaus: Työkalun mittaus: Automaattinen työkalun pituuden mittausasema

Lisävarusteet

• Tyhjiöpumppu: 250/300 m³/h (50/60 Hz), 5,5 kW.

• Ohjelmisto: Uusin versio 5-akselisesta simultaanikoneistusohjelmistosta (huoltosopimuksen kautta).
