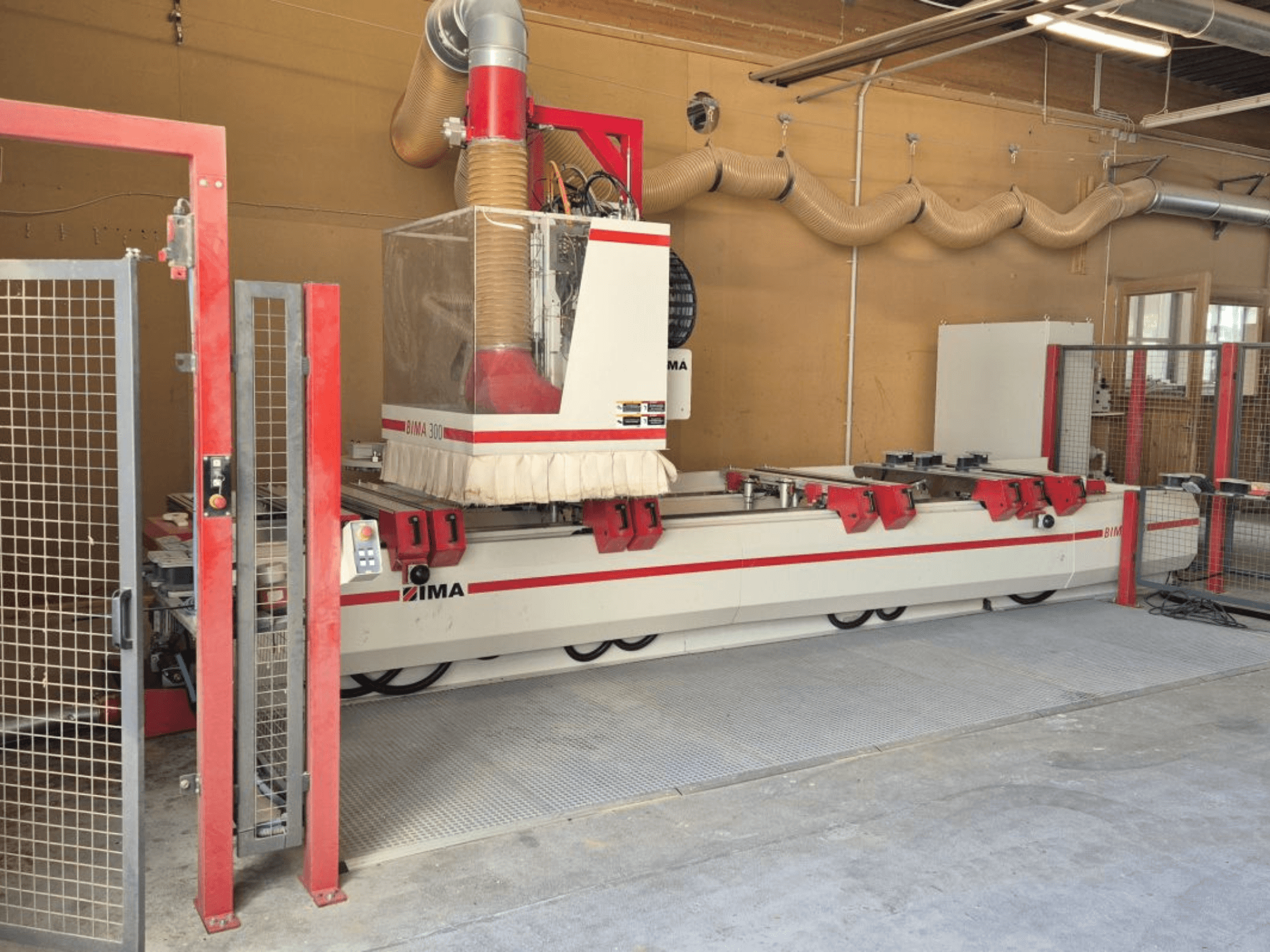

IMA - BIMA/300/125/530DE-CNC-IMA-2012-00001

Työalue

• Y (pääkara + työkalu Ø20 mm): 1400 mm

• Y (porausyksikkö, kaikki pystyporat): 890 mm

• Yhden aseman työstö: X = 2 × 2550 mm; keskivälys X = 200 mm.

• Indeksipöytätyöstö: X = 2 × 2250 mm; vapaa tila keskellä = 800 mm.

Työkalusäiliö

• Automaattinen työkalun-/adapterinvaihtaja, revolverityyppi, 18 paikkaa.

• Asennettu tukeen, liikkuu X-suunnassa.

Ohjaus ja voitelu

• Esiasennetut, pintakarkaistut tarkkuusrullaohjaimet kaikilla akseleilla.

• Manuaalinen keskusvoitelu pääakselin lineaariohjaimille ja Z-akselin kuulakierukka-akselille.

Tyhjiö/kiinnitys ja pöytä

• 1 tyhjiöpumppu, 90 m³/h

• Konsolipöytä, jossa on 2 kiinteää oikeaa ja 2 kiinteää vasenta työkappaleen pysäytintä (X-suunta) Y-liikettä varten.

• 10 tukivartta, X-suunnassa portaattomasti säädettävissä, joissa jokaisessa on takapysäytin.

• Kaikki pysäyttimet ovat ohjelmaohjattuja

• Imulevyt, joissa on patentoitu 2-piirinen kiristysjärjestelmä (letkuton).

• 8 sileää tukikiskoa, automaattisesti laskettavissa

• 2 sienipainiketta kiinnittämistä/irrottamista varten

Kara ja työstöyksiköt

• Pääkara: 10,0 kW (S6), 7,5 kW (S1); HSK F63 (Ø38 mm, DIN 69893 mukaan); 0-24 000 rpm, ohjelmoitavissa

• Keskitetysti integroitu CNC-akseli: 360° kierto sovitinyksiköille, momenttituki pääkara, pneumaattinen liitäntä

• Poraus/uraus: Pystysuora porausyksikkö l14, jossa on 6 vaakasuoraa karaa; vaakasuorat yksiköt, joissa kussakin 2 ulostuloaukkoa.

• Liitetty urasahayksikkö, kääntyvä 0°/90°.

Ohjaus ja ohjelmisto

• ICOS CNC-ohjaus: PC-pohjainen, Windows-käyttöliittymä, kaikkien servoakselien liikeratojen ohjaus, työlistojen/tilauslistojen käsittely, IMA:n varmuuskopiointi ja palautus kahdella kiintolevyllä, UPS.

• IMAWOP-ohjelmisto: Dialogiohjelmointi, 3D-näkymä ja perussimulointi työkappaleesta, imukupeista, kiinnikkeistä, työkaluista ja sovittimista.

Lisälaitteet

• Toinen tyhjiöpumppu, 90 m³/h

• Lisäkeskipysäytinrivi työkappaleiden keskittämistä varten

• Lastukuljetinhihna
