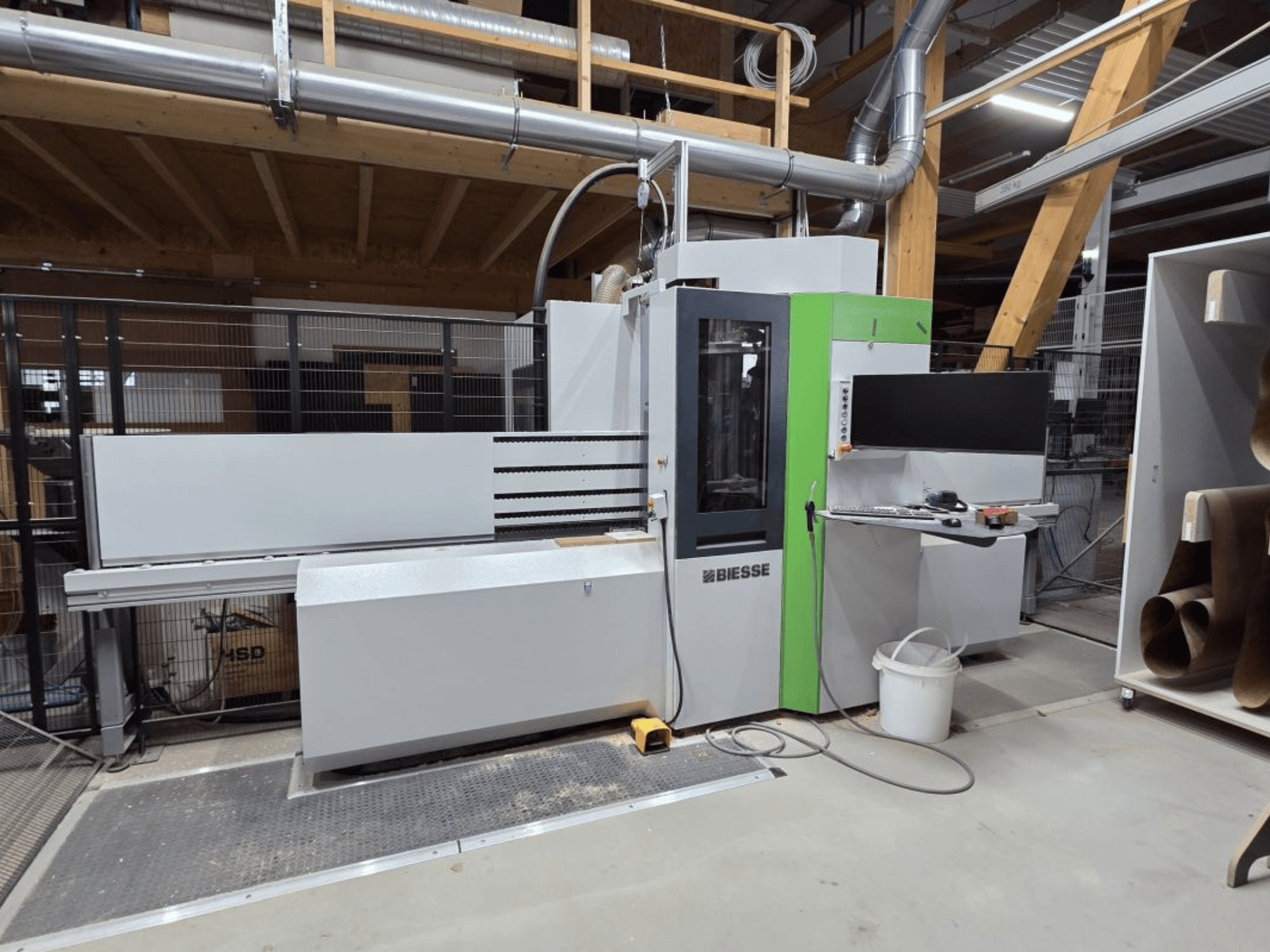

BIESSE - Brema EKO 2.2DE-CNC-BIE-2022-00001

Käytetty pystysuora CNC-työstökeskus

Merkki: Biesse

Malli: Brema EKO 2.2

Valmistusvuosi: 2022

Tekniset tiedot

Työskentelyalue

X = 3 200 mm

Y = 1 250 mm

Työkappaleen mitat

Pituus (X): 200–3 200 mm

Leveys (Y): 35–1 250 mm

Paksuus (Z): 8–60 mm

Työkappaleen enimmäispaino: 50 kg

Työkappaleen viitejärjestelmä

Työkappale esiasetetaan pituussuunnassa (X-akseli) koneen vasemmalla puolella olevaan lastausalueeseen konepöydälle asennetun kiinteän viitepysäyttimen avulla.

Työkappaleen asemointiyksikkö

Työkappaleen asemointi X-akselilla tapahtuu kahden kiinnitystarttujan avulla, jotka pitävät työkappaleen tukevasti paikallaan työstöprosessin aikana. Liike tapahtuu kahden itsenäisesti ohjattavan servomoottorin avulla.

Työkappaleen tukipinta

Työkappaleen tukipinta, jolla työstöyksiköt sijaitsevat, koostuu sarjasta kumipäällysteisiä rullia, jotka määrittävät työkappaleen viiteaseman Z-akselilla.

Koneistusyksiköiden vastakkaisella puolella oleva painejärjestelmä varmistaa työkappaleen optimaalisen kiinnityksen koko koneistusprosessin ajan.

Muuntaja ja sähköliitäntä syöttöjännitteille 380–415 V (±10 %), 50/60 Hz

Ilmastointilaite sähkökaapille

bSolid-ohjausjärjestelmä

HP-paketti työkappaleen kiinnitystarttujien nopeaan liikkumiseen

Servomoottoreista ja tarkkuusplaneettavaihteistoista koostuva yhdistelmäjärjestelmä mahdollistaa jopa 110 m/min:n sijoitusnopeudet ja nopeat kiihtyvyysrampit.

Jalkapoljin kiinnitystarttujien avaamiseen ja sulkemiseen

BH28-porauspää, jossa on erikseen valittavat karat

- 17 pystysuoraa karaa (7 X-akselilla, 10 Y-akselilla)

- 5 vaakasuoraa karaa (3 X-akselilla, 2 Y-akselilla)

- 1 urausyksikkö, jossa kiinteä leikkaussuunta X-akselilla

11 kW:n sähkökara, jossa on HSK-F-työkaluliitäntä ja C-akselin vääntömomentti

- 11 kW, 24 000 rpm (S1-jatkuvatoiminta)

- 6 000–24 000 rpm, ohjelmoitavissa NC:n kautta

HSK-F63-kulmasahayksikkö

- Suurin nopeus: 8 400 rpm

Pääty- ja alareunojen poraus- ja jyrsintäyksikkö / päätyporaus- ja jyrsintäyksikkö

- Suurin nopeus: 9 000 rpm

- ER20-kiristysholkkityökalunpidin

8-paikkainen työkalunvaihtaja - Levytyyppinen työkalumagasiini

"Herkät pinnat" -sarja työkappaleiden kuljetukseen

Laserlaite manuaaliseen QR-koodin lukemiseen

SOPHIA – IoT-yhteys

Tappien asennusyksikkö Ø8 × 40 mm:n tappien liimausruiskutuksella

Barcode2HOPS muuttujilla

MultiPost-päivitys

POST-elementtien jakaja

NC-HOPS 7.0

Huomautus:

Tekniset tiedot ja kuvaukset ovat kopioita tuolloin voimassa olleesta tilausvahvistuksesta. Tiedot on tarkoitettu vain tiedoksi, eivätkä ne ole sitovia.
