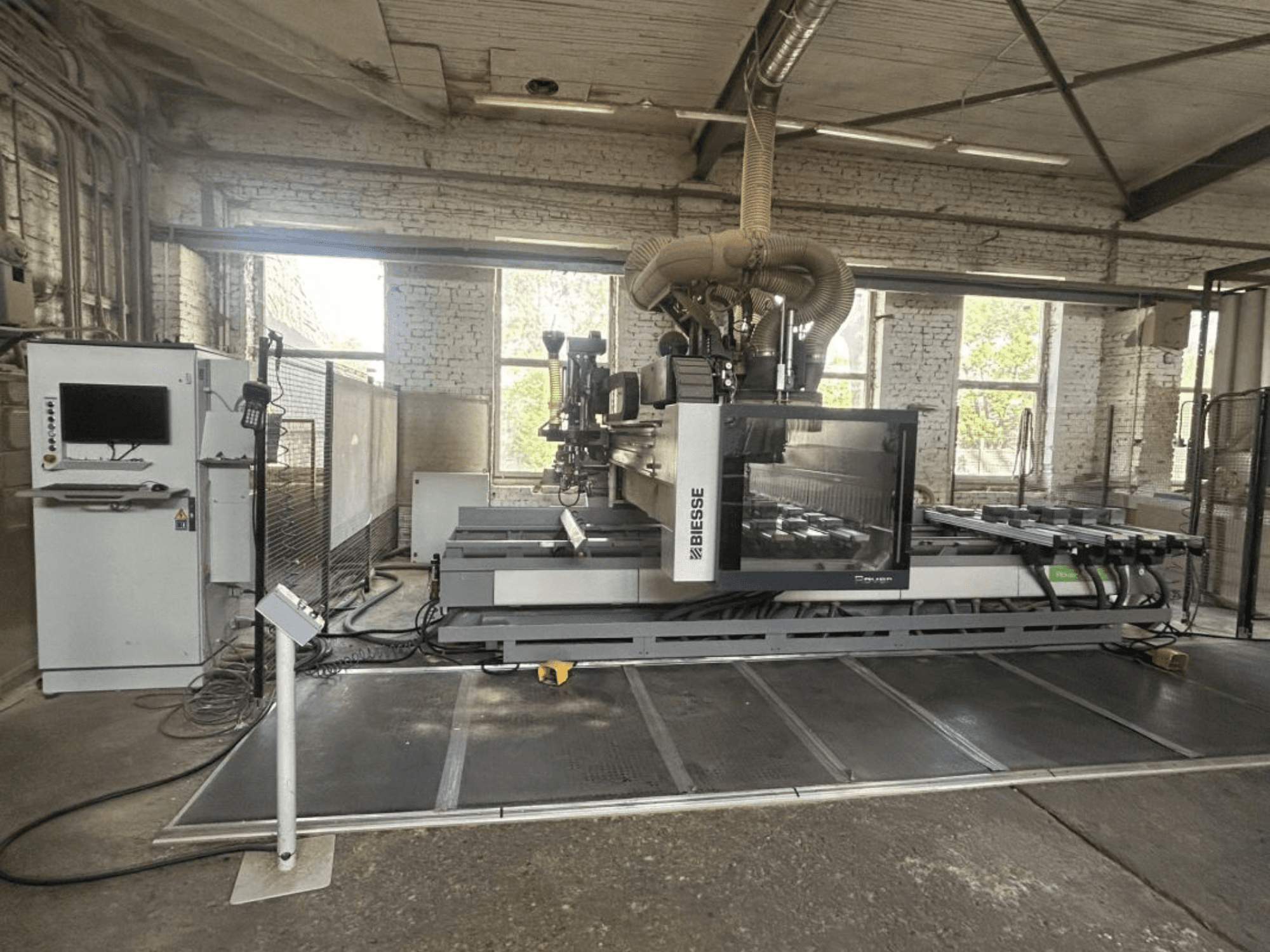

BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

BIESSE ROVER A 1643 EDGE – Tekniset tiedot Koneen tyyppi: CNC-työstökeskus, jossa on reunanauhoitusominaisuus

Malli: ROVER A 1643 EDGE

Suunniteltu muotoiltujen/profiililevyjen työstämiseen ja reunanauhoitukseen Asiakirjoissa esitetty kokoonpano viittaa 5-akseliseen kokoonpanoon Työskentelyalue X-akselin työskentelyalue: 4 320 mm X-akselin heiluriliike: 1 620 mm Y-akselin työalue: noin 1 580–1 660 mm Z-akselin liike: 180 mm Reunaliimaus X-akselin työalue: 3 300 mm Reunaliimauksen Y-akselin työalue: 1 540 mm Suurin lastausleveys Y-akselilla: 1 900 mm, laajennettavissa 2 100 mm:iin

5-akseliyksikkö 5-akselinen työstöpää

C-akseli: jatkuva 360°:n kierto

B-akseli: jatkuva 360°:n kierto

B-akselin nopeus: 18 rpm

C-akselin nopeus: 18 rpm

Karan enimmäisnopeus: 24 000 rpm

Teho:

11 kW S1-käyttötilassa

13 kW S6-jaksossa

Suurin alaleikkauskulma: -10°

Törmäyksenvalvonta 5-akseliselle yksikölle

Valmistettu yhdistelmäkäyttöön 5-akselisessa yksikössä

Työpöytä ja kiinnitys ATS-työpöytä

8 tukipalkkia

32 liikkuvaa kelkkaa

32 pneumaattista imukuppia

Tyhjiöimukupit säädettävissä 15°:n välein

Pneumaattinen järjestelmä jaettu kahteen työalueeseen X-akselilla Tyhjiöpumpun kapasiteetti: 250 m³/h

6 nostopalkkia helpottamaan lastausta ja purkua

28 anturia lasketun pysäyttimen tunnistamiseen

Pysäyttimet ja asemointi

8 takapysäytintä

8 keskipysäytintä

4 sivupysäytintä, 2 vasemmalla + 2 oikealla

2 lisäpuolipysäytintä

4 irrotettavaa keskipysäytintä, 2 vasemmalla + 2 oikealla

2 lisäkeskipysäytintä

Pysäyttimien pneumaattinen asemointi ja laskeminen

Porausyksikkö BH 24L -porauspää

13 pystysuoraa itsenäistä karaa

5 vaakasuoraa itsenäistä karaa

Uuraussaha Ø120 mm

Suurin urasyvyys: 25 mm

Karan nopeus ohjelmoitavissa jopa 6 000 rpm

Työkalunvaihtaja: 16-paikkainen pyörivä työkalumagasiini Asennettu X-akselin kelkkaan

Työkaluille ja lisälaitteille Työkalun/lisälaitteen enimmäispaino: 7,5 kg Magasiinin kokonaiskuormitus enintään: 55 kg

Reunaliimausyksikkö GU60A-reunaliimausyksikkö

Paksuudeltaan enintään 60 mm:n levyille

Reunaliimausnopeus jopa 20 m/min

Kaksinkertainen painorullajärjestelmä

Liimasäiliö, jossa on kuumaliimajärjestelmä

Reunan lämmityslamppu, 600 W

NC-ohjattu reunan syöttöjärjestelmä

Automaattinen reunan leikkaus

Anturi suljettujen geometristen muotojen tunnistamiseen

Reunaliimauslisävarusteet X-kelkkaan asennettu 2-rullainen reunamateriaalivarasto

Rullan enimmäishalkaisija: 800 mm

Reunan enimmäiskorkeus: 65 mm

Kulmien pyöristystyökalu Ø85 mm,

HSK F63 -sahayksikkö

HSK F63 sahaus ja uritus, terän enimmäishalkaisija Ø215 mm Sahan enimmäisnopeus: 8 400 rpm Enimmäisleikkaussyvyys Ø215 mm:n terällä: 68 mm

Reunanleikkausyksiköt

Yhdistetyt liimanpoisto-/reunanviilausyksiköt

Työkalusarjat eri reunapaksuuksille

Ohjelmisto bSolid-perusmoduuli 2D-CAD-ympäristö DXF-, CIX- ja BPP-tuonti 3D-konesimulaatio Työkalujen hallinta 5-akselisen työstön hallinta asemointien avulla

Ohjatun toiminnon avulla tapahtuva ohjelmointi

Turvallisuus CE-vaatimusten mukainen

Turvamattoja Turva-aitoja

Turva-anturit

Muokattu turvajärjestelmä, joka sallii Y-suuntaisen kuormituksen jopa 2 100 mm:iin asti Yhteenveto

Kyseessä on hyvin varustettu BIESSE ROVER A 1643 EDGE CNC-työstökeskus, jossa on 5-akselinen työstöpää ja reunanauhoituspaketti. Asiakirjoissa esitetään B- ja C-akselien jatkuva kierto, 5-akselinen ohjelmointi, 5-akselinen törmäyksenesto sekä 5-akseliselle yksikölle tarkoitettu erityinen kiinnityslaippa, joten näiden asiakirjojen perusteella konetta tulisi käsitellä 5-akselisena koneena.

Huomautus:

Tekniset tiedot ja kuvaukset ovat kopioita alkuperäisestä tilausvahvistuksesta. Nämä tiedot on tarkoitettu vain tiedoksi, eivätkä ne ole sitovia.
