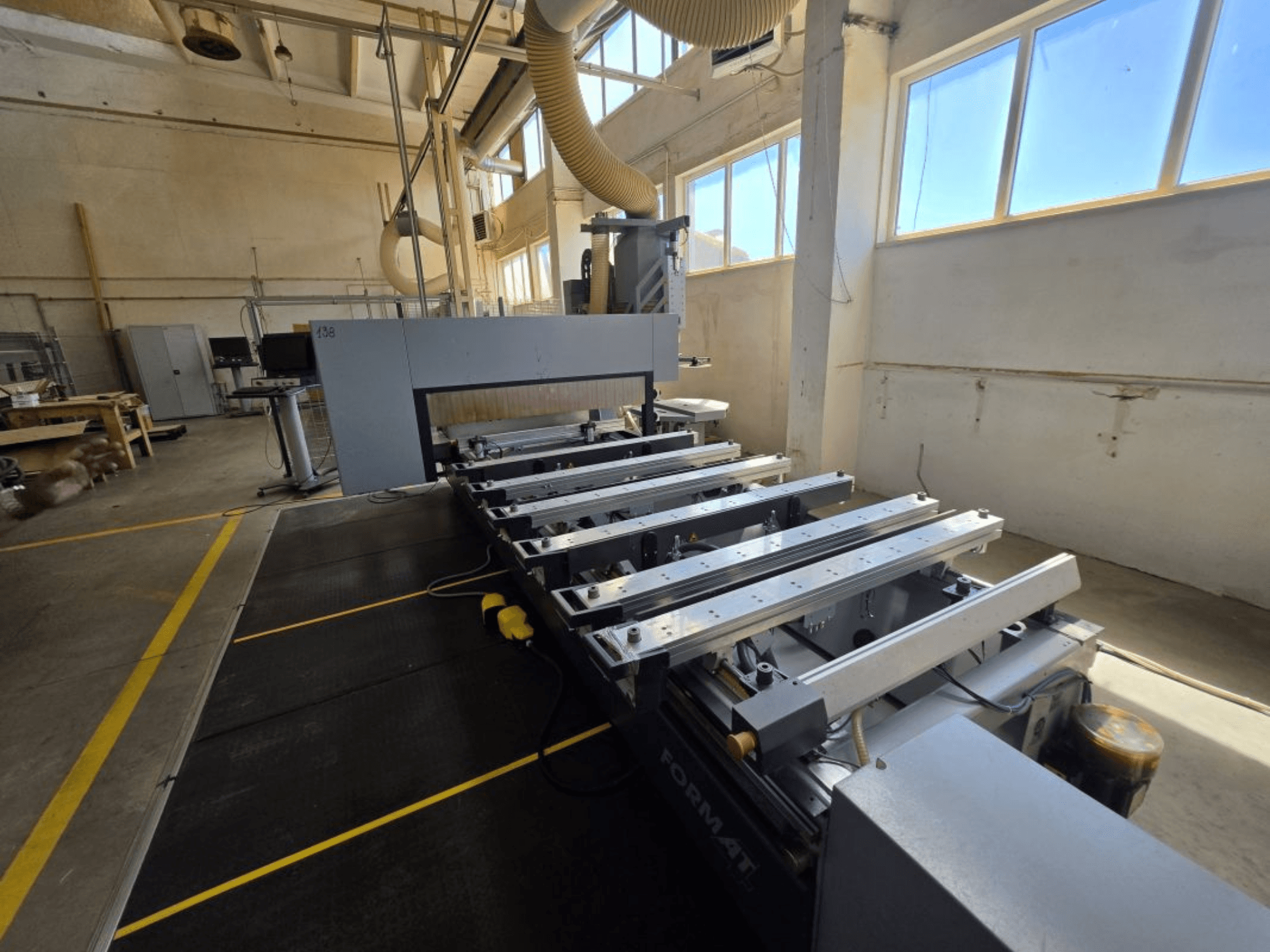

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Työaika: 6,442 h

• Kunto: ilman takuuta

Yleistä

• Rakenne: Vahvistettu teräsrunko.

• Kantorakenteet: Kaksoiskäyttöinen liikkuva portaali

• 5-akselinen samanaikainen työstö

• Ohjausohjelmisto: WoodFlash CNC

• Etähuoltopaketti Internet-yhteyden kautta

Työalue ja akselit

• Työalue: X 3000 mm / Y 1550 mm / Z välys 250 mm

• Voimansiirto: Akselit: 1: X kierre hammastanko ja hammaspyörä; Y/Z tarkkuuskuularuuvit

• Ohjaustavat: Lineaariset kaikilla akseleilla

• Voitelu: Automaattinen keskusjärjestelmä

Pääkara (5-akselinen sähkökara)

• Tyyppi: Kardaaninivelinen 5-akselinen kara, oikeanpuoleinen pyörivä.

• Teho: 12 kW (S6), täysi teho noin 12 000 kierrosta minuutissa.

• Nopeus: 1 000-24 000 rpm

• Työkaluliitäntä: HSK F63

• Jäähdytys: Nestejäähdytys; keraamiset laakerit ilmajäähdytyksellä.

• Integroitu aggregaattiteline; sähköisesti ohjattu poistohuppu.

• Työkalun enimmäispaino: 6 kg

• Max sahanterän halkaisija: 350 mm

Työkalulehtiöt

• Lineaarinen lipas: 12 paikkaa, rungon vasemmalla puolella; erillinen aggregaatin poiminta; työkalun maksimi Ø 250 mm; työkalun maksimipituus 240 mm

• Pyörivä kiekkolehtiö: 18 paikkaa liikkuvassa portaalissa; tukee poria ja aggregaatteja; työkalun max Ø 250 mm; työkalun max pituus 280 mm.

Porausyksikkö (DH18 6H 1S)

• Pystysuorat karat: yhteensä 12 (7 X:ssä, 5 Y:ssä)

• Vaakakarat: yhteensä 6 (4 X:ssä, 2 Y:ssä).

• Porausisku/syvyys: enintään 70 mm; työkalunpitimen koko 10 mm; erikseen ohjattavat karat.

• Integroitu urasaha: Ø 120 mm; rungon maksimipaksuus 5 mm; jopa 7 500 rpm.

Tyhjiö ja kiinnitys

• Konsolipöytä: 6 konsolia etu-/takapysäyttimillä; langaton kaksipiirinen alipaineistus; alipainekupin korkeus 100 mm

• Pneumaattinen konsolin lukitus; ohjelmoitavat pneumaattiset pysäyttimet; 4 siirrettävää sivupysäytintä.

• Vahvistetut tukivarret (kumpikin 40 kg)

• Tyhjiöpumpun kapasiteetti: 90 m³/h @50 Hz; 108 m³/h @60 Hz.

• Lisätyhjiöliitäntä mallityöskentelyä varten

• Ohjattu paineilma runkopuristimia varten

• Riippumaton tyhjiö-/ilmakytkentä konsolia kohden

CNC-ohjelmisto ja ohjaus

• WoodFlash-paketti: CNC-ohjaus, työkalutietokanta (Tecno Manager), ohjelmaeditori, 3D-esikatselu, DXF-tuonti, CAD-toiminnot (kierto/peilaus/skaalaus/kopiointi), kaiverrus, taskujyrsintä, parametrinen ja absoluuttinen/inkrementaalinen ohjelmointi, koneistuksen optimointi.

• CNC-ohjauspaneeli: Täydellinen koneen käyttö, ohjelman luominen/muokkaus, työkalun/työkappaleen hallinta, manuaaliset komennot, tyhjiö/ilma/turvallisuuden valvonta.

• Liikuteltava käyttäjäpääte: 24" LED-näyttö, näppäimistö, hiiri, USB

• Syöttönopeuden ohjauspääte: Manuaalisen syötön ohituspotentiometri; muuttuva syöttö työstön aikana.

Turvallisuus

• CE-turvajärjestelmä; turvamatot (valoverhon sijaan).

• Hätäpysäytysjärjestelmä

• Turva-aita vasemmalla puolella; oven turvallisuuden valvonta

• Tyhjiön ja paineilman valvonta-anturit

Lisävarusteet

• Ulkoinen aktivointikytkin

• Suojattu kaapeliketjujärjestelmä

• A- ja C-akselin lisälukitusjärjestelmä

• Työkalujen huoltopakkaus

• Puolan ohjelmiston asennuspaketti

• Puolalainen käyttöopas

• Sahanterän vaihtopiste portaalissa
