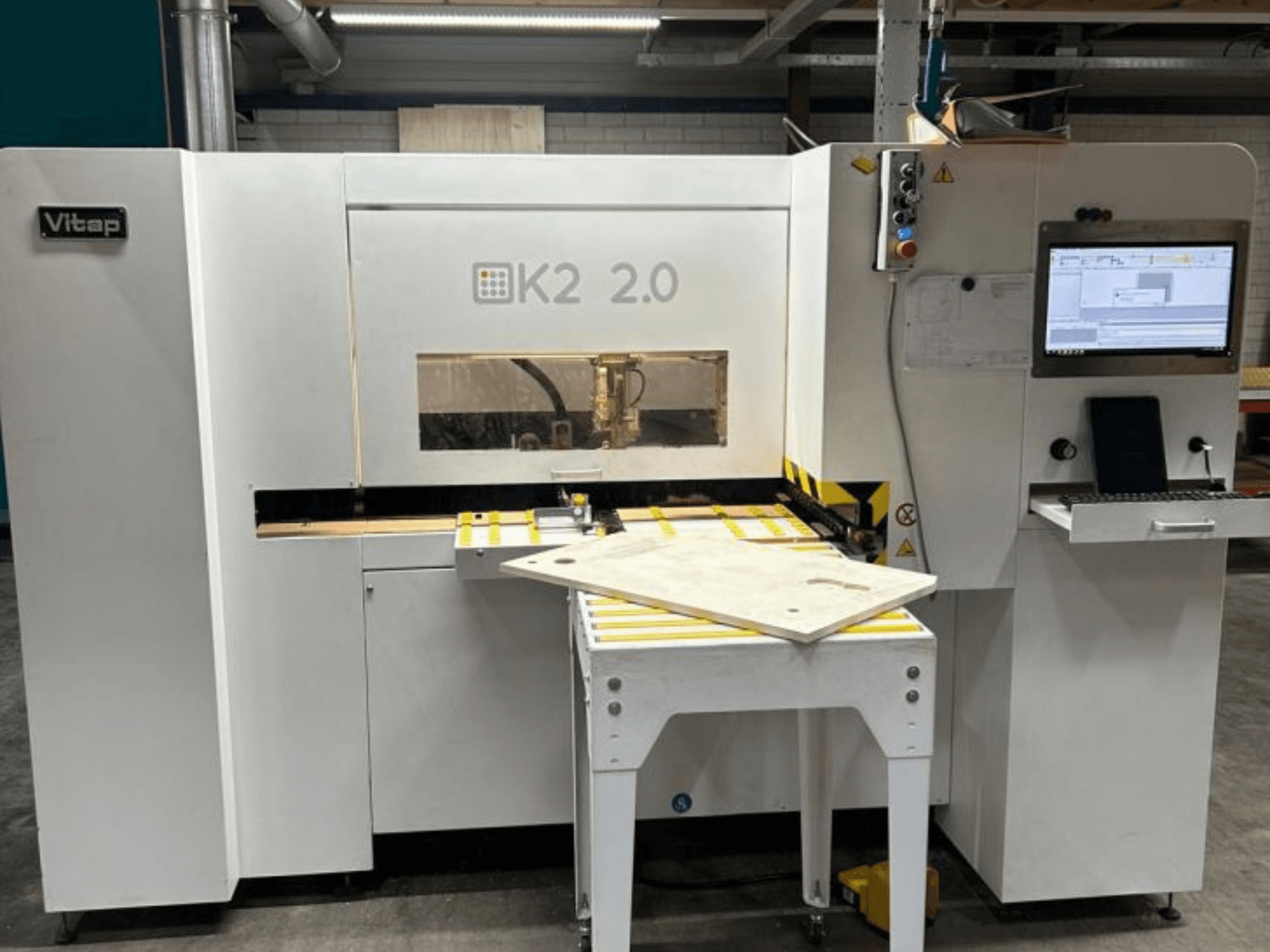

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Käytetty CNC-poraus- ja jyrsinkone

Merkki: Vitap

Malli: Point K2 TOP 2.0

Valmistusvuosi: 2018

Jatkuva työstö, työkappaleen työstäminen alhaalta ja työkappaleen automaattinen palautus käyttäjälle

3 ohjattavaa akselia:

X-akseli – keskeytymätön työkappaleen kuljetus DDT-järjestelmän (Dual Dynamic Transport System) avulla harjattomalla moottorilla

Y-akseli – porauspään liike

Z-akseli – poraus

- Kaksinkertainen ”0”-viite: Uuden sukupolven laser työkappaleen alun ja lopun tunnistamiseen.

Ohjelma voi säätää porausta alhaalta käsin, jotta saavutetaan täydellinen tasaisuus pysty- ja vaakasuorissa työkappaleissa.

Laser koostuu lähettimestä ja vastaanottimesta, mikä estää virheet tummareunaisissa materiaaleissa.

- Rullalla varustetut sivutukit, jotka koostuvat kiinteästä ja liikkuvasta osasta; mekaaninen digitaalinen lukema, joka kohdistuu automaattisesti nollapysäyttimeen, jolloin nollaviivalta voidaan poistaa jopa 3 mm

- Jatkuvatoiminen sivukiinnityslaite tarkkaan asemointiin 0-viivalla.

- Takapuolinen työkappaleen ulostulo

- Automaattinen 4-paikkainen työkalunvaihtaja

- Ei työkappaleen pituusrajoitusta

- 19 tuuman 5/4 TFT LCD-näyttö

- Teollisuus-PC

- WSC-käyttöliittymä, jossa Lister-ohjaus, parametrinen työkalunvalinta ja parametrinen asetusten määrittely

- CAD TPA EDI32 -graafinen ohjelmointi, perusversio

- USB-portti

- Kaikkien tiedostojen tallennus

- Makro-ohjelmointi

- DXF-tiedostojen tuonti

Tekniset tiedot

Itsenäisten pystysuuntaisten karojen lukumäärä: 12

X-akselilla olevien itsenäisten vaakasuuntaisten karojen lukumäärä: (2+2)

Y-akselilla olevien vaakaporauskaroiden lukumäärä: (2+2)

1 saha (Ø 100 mm)

5 kW:n sähkökara, ISO 30 -kartio (12 000–24 000 r/min)

Työkappaleen enimmäispaino: 80 kg

Työkappaleen enimmäismitat: X rajoittamaton, Y 1 200 mm, Z 50 mm

Työkappaleen vähimmäismitat: X 270, Y 185 (70°), Z 4 mm

Syöttönopeus: 25 m/min

Karan kierrosnopeus: 3 500 rpm

Työkalun suurin vaakasuora halkaisija: 12 mm

Suurin vaakasuora poraussyvyys X- ja Y-akseleilla: 30 mm

Suurin pystysuora poraussyvyys: 45 mm

Työkalun suurin pystysuora halkaisija: 35 mm

Ilmankulutus: 2000 m³/h

Poistoilman nopeus: 30 m/s

Poistoaukot: 2 x Ø 100 mm + 1 x Ø 50 mm

Moottori: 1,7 kW

Paineilma: 7 bar

Ilman enimmäiskulutus: 60 Nl/min

CE-STANDARDIT

- Toimisto-ohjelmistot - Lisenssi

- Säädettävä nollapiste nelisivuiselle muotoilulle

- CE-vaatimusten mukainen

- 28. toukokuuta 2026 alkaen: noin 500 käyttötuntia, ja uusi tietokone on asennettu

Huomautus:

Tekniset tiedot ja kuvaukset ovat kopioita alkuperäisestä tilausvahvistuksesta. Tiedot on annettu vain tiedoksi, eivätkä ne ole sitovia.
