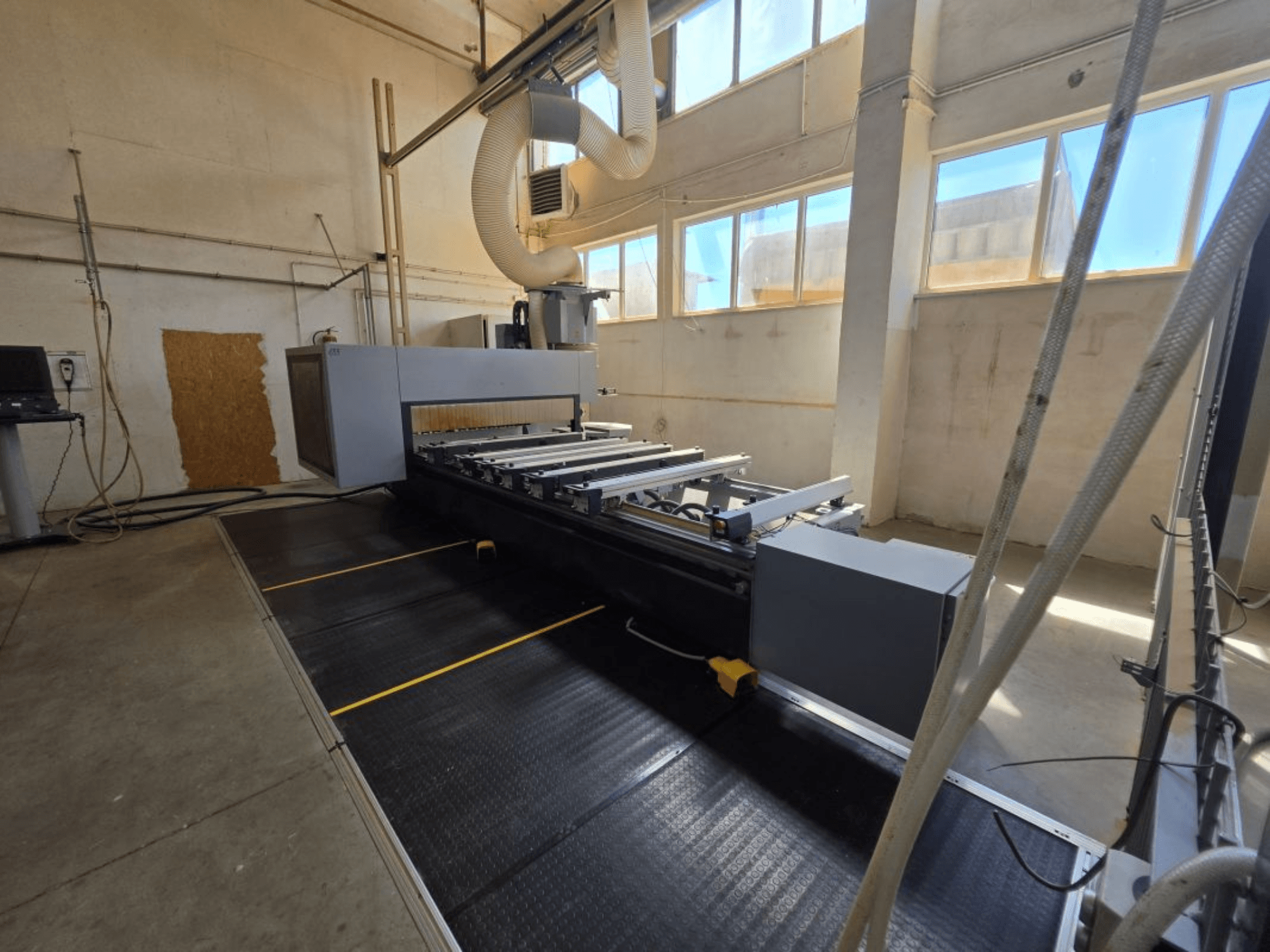

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Työaika: 9,370 h

• Rakenne: Raskas hitsattu teräsrunko; kaksoiskäyttöinen liikkuva portaali.

• Teho/sähkö: 3x400 V, 50-60 Hz

• CNC-ohjelmisto: WoodFlash suite (ohjauspaneeli, työkalutietokanta, ohjelmaeditori, 2D-simulaattori, 3D-esikatselu, DXF-tuonti, CAD-toiminnot, parametrinen/absoluuttinen/lisäysohjelmointi, taskujyrsintä, kaiverrus, sekvenssin optimointi, virtuaalitasot, aliohjelmat).

• Ohjauslaitteet ja käyttöliittymä:

  • CNC-paneeli koneen täydellistä ohjausta varten

  • Liikuteltava käyttäjäpääte, jossa on 24" LED-monitori, näppäimistö/hiiri, USB-portti.

  • Käsikäyttöinen syötönohjaus (syötön ohitus, E-stop, manuaalinen syöttö)

• Työskentelyalue ja liikeradat:

  • Työskentelyalue: Työskentelyalueet: Työskentelyalueet: 1: X 3000 mm, Y 1550 mm

  • Z-välin korkeus: 150 mm

• Pääkara (5-akselinen):

  • nestejäähdytteinen, keraamiset laakerit, R/L-kierto.

  • Teho 12 kW (S6), 1000-24000 rpm.

  • Työkalunpidin HSK F63

  • Työkalun maksimipaino 6 kg; max sahanterän Ø 350 mm

  • Integroitu aggregaattiteline; sähköisesti ohjattava poistohuppu

• Akseli- ja liikejärjestelmä:

  • Kaksoiskäyttöinen portaali

  • X: kierteinen hammastanko ja hammaspyörä, karkaistut lineaarijohteet.

  • Y: kuularuuvi, karkaistut lineaarijohteet

  • Z: kuularuuvi, karkaistut lineaariset ohjaimet

  • Automaattinen keskusvoitelu

• Työkalulehdet:

  • Lineaarinen: 12 paikkaa, aggregaattipoiminta; työkalun maksimi Ø 250 mm, pituus 240 mm.

  • Pyörivä (portaalissa): 18 asentoa; max työkalun Ø 250 mm, pituus 280 mm.

  • Sahanterän noutoasema: max terän Ø 350 mm.

• Poraus ja uritus:

  • DH18 6H 2S porauspää:

    • 12 pystysuoraa karaa (7X / 5Y), 6 vaakasuoraa karaa (4X / 2Y).

    • Poran isku/pituus max 70 mm; työkalunpidin Ø 10 mm; erilliskäyttöinen.

  • Uurasahat: 2 terää (1X / 1Y), max Ø 120 mm, rungon paksuus max 5 mm, jopa 6 000 rpm.

• Tyhjiö ja kiinnitys:

  • Konsolipöytä, jossa 6 konsolia; ohjelmoitavat pysäyttimet edessä/takana.

  • Langaton kaksipiirinen alipaineistusjärjestelmä; kupin korkeus 100 mm

  • Pneumaattinen konsolin lukitus; 4 siirrettävää sivupysäytintä; lisätukivarret.

  • Tyhjiöpumpun kapasiteetti: 90 m³/h @50 Hz, 108 m³/h @60 Hz.

  • Tyhjiön lisälaitteet: vasemman/oikean mallin liitännät; ohjattu paineilma runkopuristimille; itsenäinen tyhjiö-/ilmanohjaus konsolikohtaisesti.

• Turvallisuus:

  • CE-turvajärjestelmä, valoverho, hätäpysäytysjärjestelmä.

  • Turva-aita vasemmalla puolella, ovien turvavalvonta

  • Tyhjiö- ja paineilma-anturit

  • Lisäturvamattojärjestelmä

Lisävarusteet

• Mekaaninen mekaaninen A- ja C-akselin lisälukitusjärjestelmä

• Etähuoltopaketti internetin kautta

• Kaapin runkogeneraattoriohjelmisto (3D-kaapin suunnittelupaketti)

• Huoltotyökalupaketti

• Dokumentaatio: WoodFlash-asennusopas

• Lisätukivarret konsoleille

• Mukana toimitettavat lisävarusteet:

  • 11 imukuppia FA 140 × 115 × 100 mm.

  • 4 imukuppia FA 125 × 75 × 100 mm.

Huomautus: Tekniset tiedot annetaan ainoastaan tiedoksi eivätkä ne ole sitovia.
