TRUMPF - Automated Sheet Metal Production SystemPL-OTH-TRU-2022-00001

• Varastointijärjestelmä: STOPA Compact II

  • Tyyppi: Automatisoitu metallilevyjen varastointijärjestelmä, jossa varastointia hallitaan kaoottisesti

  • Varastointikorkeus: 7 900 mm

  • Levyn mitat: 3 050 x 1 525 mm

  • Enimmäiskuorma varastointipaikkaa kohti: 3 000 kg

  • Varastointipaikkojen lukumäärä: 266

  • Varastointikapasiteetti yhteensä: 798 t

  • Rakenne: 8 osastoa/tornia, enintään 37 varastointitasoa osastoa kohti

  • Kuormalavan mitat: GF 3 050 x 1 525 x 90 mm

  • Kuormalavatyypit: SPO, SPMgl

  • Lastauskorkeudet: 185 / 275 / 460 mm

  • Toiminnot: Automaattinen materiaalin varastointi ja nouto; automaattinen materiaalin syöttö liitettyihin tuotantoyksiköihin; varastointirajapinta integroiduille tuotantokoneille

• Varastonohjaus

  • Palvelimen käyttöjärjestelmä: Windows Server 2022

  • Keskitetty varastonhallinta ja automatisoitu materiaalivirtojen hallinta

  • Integrointi TRUMPF-tuotantolaitteisiin

• Yhdistetyt tuotantoyksiköt

  • TRUMPF TruLaser 5030 fiber (L76)

    • Koneen tyyppi: CNC 2D-kuitulaserleikkauskone

    • Työskentelyalue: 3 000 x 1 500 mm

    • Laserlähde: TruDisk 6001, 6 000 W

    • CNC-ohjaus: Siemens SINUMERIK 840D sl

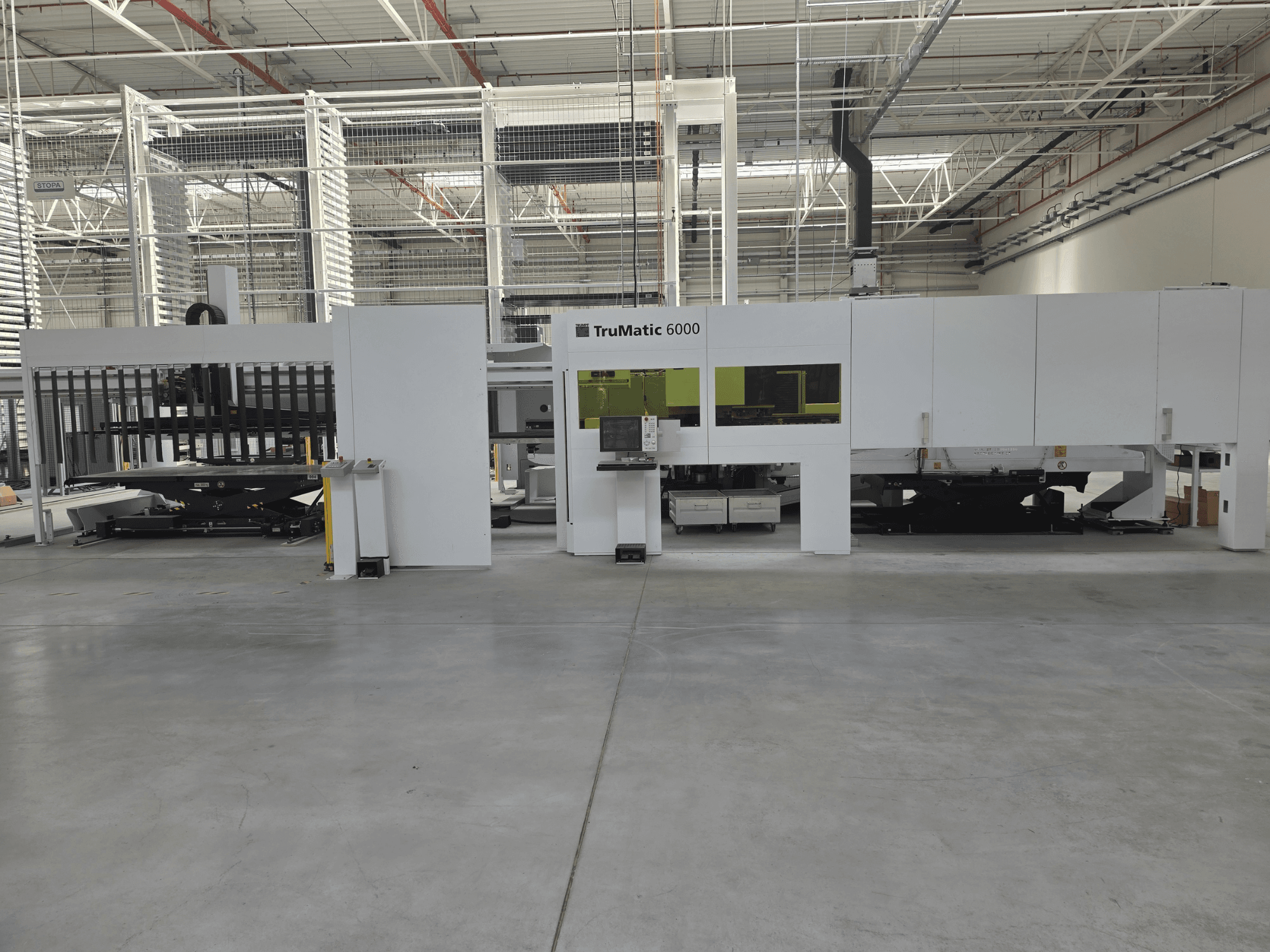

  • TRUMPF TruMatic 6000 fiber

    • Koneen tyyppi: Yhdistetty CNC-lävistys- ja kuitulaserleikkauskone

    • Työskentelyalue: 3 050 x 1 550 mm

    • Laserlähde: TruDisk 3001, 3 000 W

    • Suurin lävistysvoima: 180 kN

    • Lineaarinen työkalumagasiini: 25 paikkaa

  • TRUMPF TruBend Center 7030 (B34) – Solu 1

    • Koneen tyyppi: Automaattinen levyntaivutuskeskus

    • Suurin taivutuspituus: 3 123 mm

    • Suurin paksuus: rakenneteräs 3,0 mm; ruostumaton teräs 2,2 mm; alumiini 4,0 mm

    • Kotelon enimmäiskorkeus: 220 mm

  • TRUMPF TruBend Center 7030 (B34) – Solu 2

    • Samat tekniset tiedot kuin solussa 1

• Järjestelmän toiminnallisuus (yhteenveto)

  • Raakalevyjen keskitetty automatisoitu varastointi ja nouto

  • Materiaalin automaattinen syöttö liitettyihin laser-, lävistys-laser- ja paneelitaivutussoluille

  • Automaattinen siirto varastointipaikkojen ja tuotantopisteiden välillä

  • Keskitetty, suurikapasiteettinen arkkien käsittely

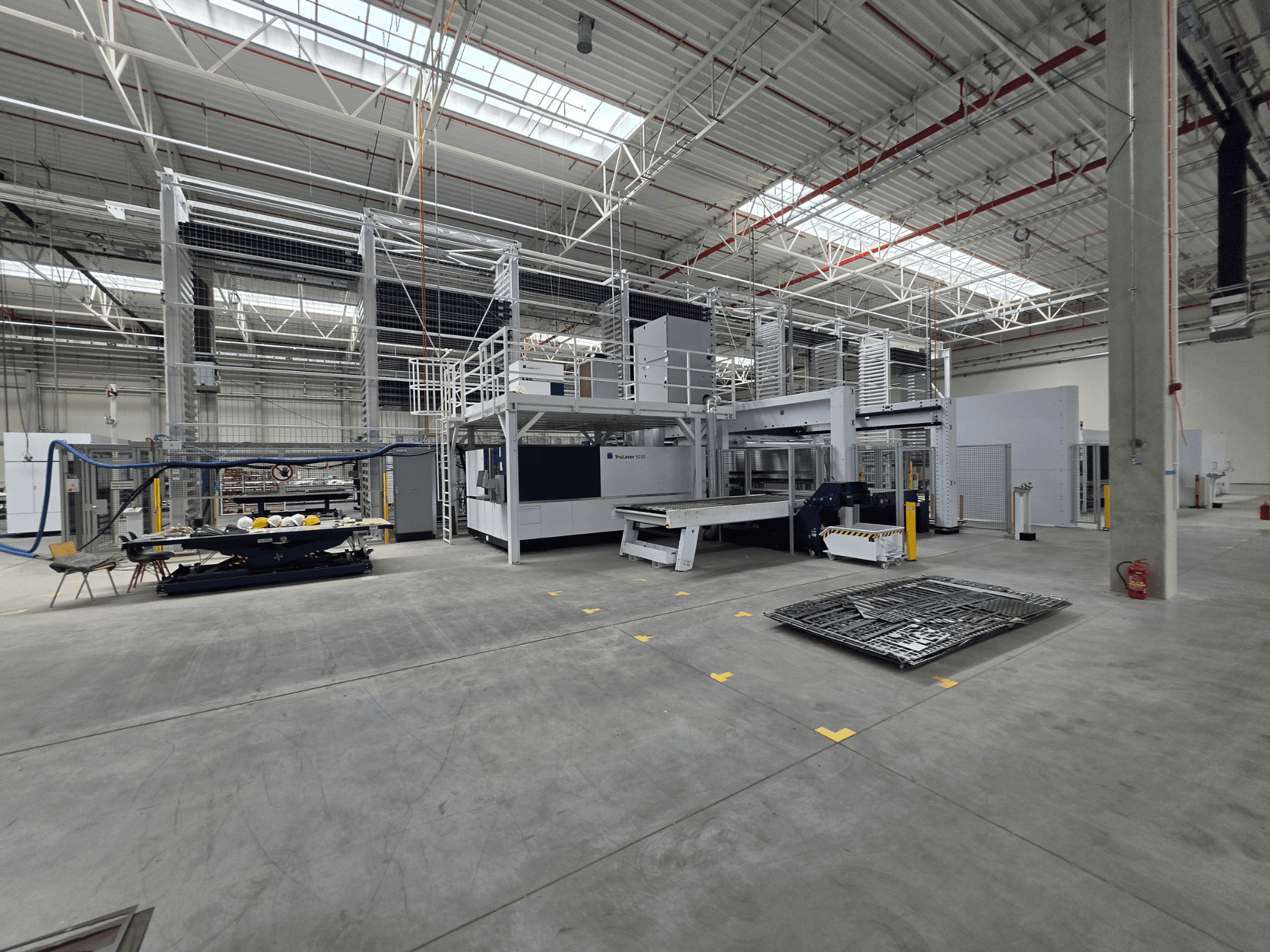

• Järjestelmän pääkonfiguraatio

  • 1 x STOPA Compact II -automaattinen levynvarastointijärjestelmä

  • 1 x TRUMPF TruLaser 5030 fiber 2D-laserleikkausyksikkö

  • 1 x TRUMPF TruMatic 6000 fiber -lävistys- ja laserleikkausyksikkö

  • 2 x TRUMPF TruBend Center 7030 -automaattista levyn taivutussolua

Lisävarusteet

• TRUMPF TruLaser 5030 fiber (L76) -mallille

  • Automaattinen palettinvaihtaja

  • LiftMaster Compact 1530 (automaattinen lastaus ja purku)

  • STOPA-varastointiliitäntä/rajapinta

• TRUMPF TruMatic 6000 fiber -mallille

  • SheetMaster 3000 x 1500 mm (automaattinen levynkäsittely)

  • GripMaster 3000 x 1500 mm

  • Varastointijärjestelmän integrointi/liitäntä

• TRUMPF TruBend Center 7030 -mallille (molemmat solut)

  • 2-akselinen osamanipulaattori

  • 5-akselinen takapysäytin

  • Kiertomanipulaattori

  • ToolMaster Bend

  • Automaattinen lastaus ja purku

  • Varastointirajapinta

• Koko järjestelmän laajuinen

  • Keskitetty varastonhallintapalvelin (Windows Server 2022)
