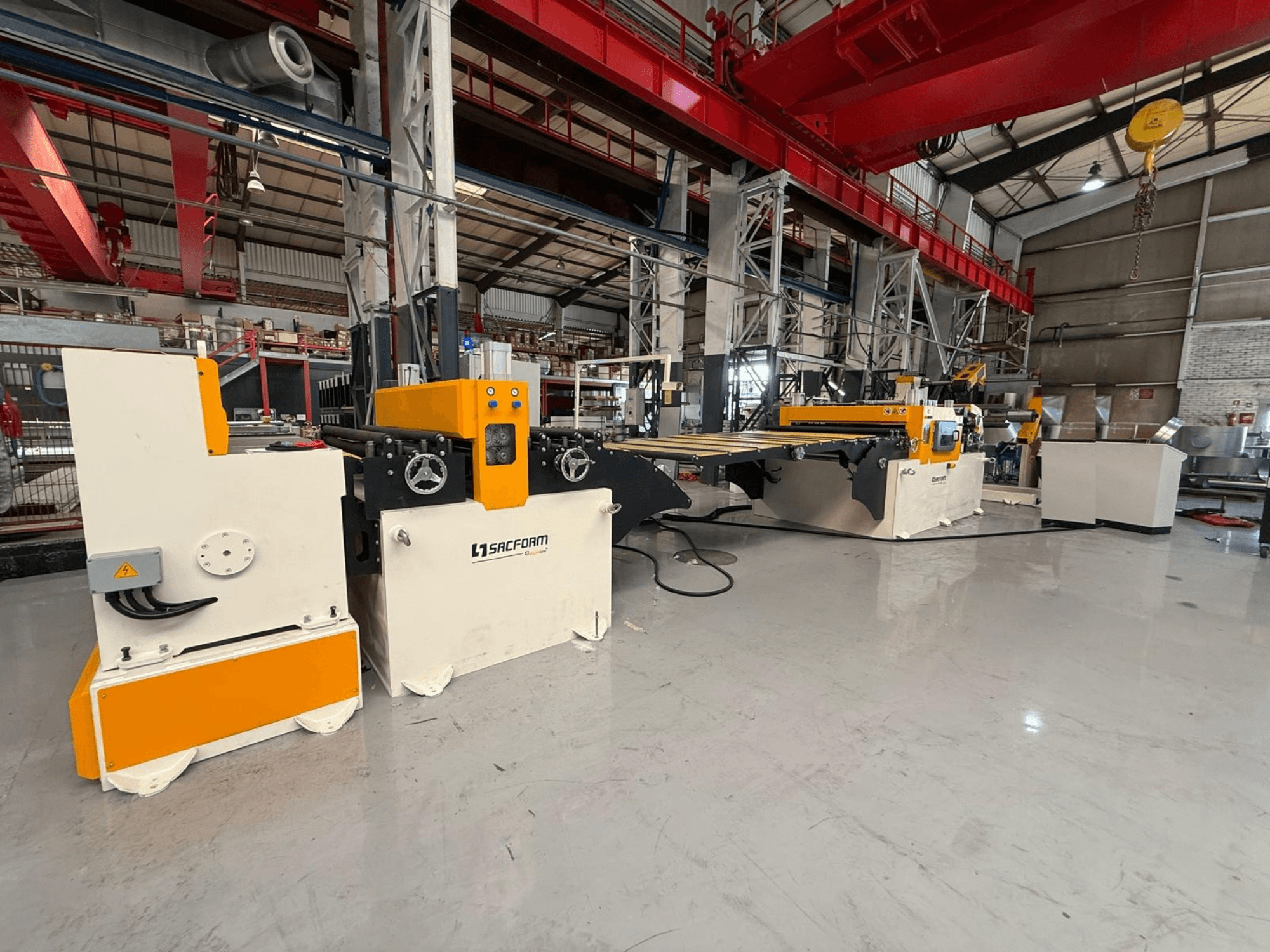

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Kapasiteetti: leveys 1500 mm x paksuus 1–3 mm (AL/MS), enintään 1,5 mm (SS), 6 tonnin kelat

• Materiaalit: alumiini (AL), pehmeä teräs (MS), ruostumaton teräs (SS)

• Valmiin levyn mitat: leveys 500–1500 mm; pituus 500–4000 mm

• Rullien tekniset tiedot: sisähalkaisija 490/610 mm; ulkohalkaisija enintään 1400 mm; paino enintään 6000 kg

• Linjan nopeus: 30 m/min vapaa työskentelynopeus (käynnistys-pysäytys-leikkaus lisää ~2,5 s leikkausta kohti)

• Käyttäjät: 1

• Teho ja apulaitteet:

  • Sähkö: 380 V, 3-vaihe, 50 Hz; apujännite 220 V, 50 Hz; 24 V DC:n solenoidit

  • Asennusteho 32 kW; tyypillinen käyttöteho 13 kW

  • Ilmanpaine: 6 bar

  • Hydrauliikka: käyttöpaine 120 bar; pääpaine 220 bar; 2 hydrauliikkayksikköä, kumpikin 40 l

• Ohjaus ja elektroniikka: Siemens-PLC; Siemens/Rexroth-elektroniikka ja ohjauspaneeli; 7 tuuman kosketusnäyttö; etätukitoiminto

Linjan kokoonpano (sisältyvät moduulit ja keskeiset tekniset tiedot)

• Hydraulinen kelan lastausvaunu:

  • Kantavuus 6000 kg (yksi kela), enimmäisleveys 1500 mm, enimmäisulkomitta 1400 mm

  • V-tyyppinen alusta, hydraulinen poikittainen liike ja nosto (iskunpituus 300 mm), paneeliohjaus

• Yksikärkinen hydraulinen kelanpurkaja:

  • Kantavuus 6 000 kg; nauhan enimmäisleveys 1 500 mm; sisähalkaisija 490–610 mm; ulkohalkaisija 1 400 mm

  • Hydraulinen mandreli, jossa kartiomainen laajennus; moottoroitu rumpu vaihteistolla, säädettävä nopeus

  • Yläpaine-/turvavarsi; lasersensori hallittua kelanpurkua ja automaattista pysäytystä varten

• Automaattinen reititys-/syöttöalusta, jossa on servokäyttöinen taivutusvarsi:

  • Automaattinen kelan syöttö ja siirto suoristimeen

  • Taivutusvarsi: 2 rullaa Ø110 mm, servokäyttöiset; 2 mäntää

  • Alustan liike: hydraulinen ylös/alas ja eteen/taakse; automaattinen, ei manuaalista langoittamista

• Suoristusyksikkö:

  • Nopeus jopa 30 m/min; työleveys 500–1500 mm

  • Rullia yhteensä 11: 7 suoristusrullaa, 2 syöttörullaa, 2 puristusrullaa (kaikki Ø110 mm)

  • Moottoroitu suoristimen säätö; hydraulisesti avattava rullaryhmä

  • Pneumaattinen rullapaine; vähäisen välyksen hammaspyörästö; hammaspyörien materiaali 8620

  • Pystysuorat laakeriohjaimet; 2 ohjausyksikköä; leveyden säätö hammaspyöräjärjestelmän avulla

  • PVC-pinnoitusominaisuus mukana

• Servosyöttölaite:

  • Nopeus jopa 30 m/min; enimmäisleveys 1500 mm; paksuus 1–3 mm

  • 2 servorullaa (ylä-/alarulla) Ø 110 mm; rullamateriaali 4140

  • Enkooderiin perustuva pituusleikkauksen ohjaus; pneumaattinen paine; vähäisen välyksen hammaspyörät

  • Ohjaus: kaksipuoliset sivusuuntaiset ohjaimet, vaakasuuntaiset ohjausrullat, hammaspyörän leveyden säätö, oikealle/vasemmalle kohdistus 90°:iin asti

  • Servo-ohjaus: automaattinen syöttösykli, ohjelmoitava nopeus, ohjelmoitava leikkauspituus ja -määrä, muisti 250 ohjelmalle ja jopa 50 pituudelle, 7 tuuman kosketusnäyttö, 8 ulkoista lähtöä

• Käynnistys-pysäytys-tyyppinen giljotiinileikkuri:

  • Leikkauskapasiteetti 1–3 mm; leveys 1500 mm

  • Terän materiaali 2379; korkeahiiliset/kromipitoiset terät; 2 terää yläpuolella, 4 terää alapuolella

  • Säädettävä teräväli; mekaaninen levyn kiinnitys

  • Noin 2,5 s:n syklin viive leikkausta kohti; tefloniset liukukiskot leikkauspalkissa

• Hydrauliset ja pneumaattiset tuotemerkit: Bosch Rexroth/Bucher -hydrauliikkaventtiilit; Festo/Pemaks -pneumaattiset komponentit; moottorit Gamak/Yilmaz

• Sähkö/automaatio: Siemens-PLC; Siemens/Rexroth-komponentit; sähkökotelo ja automaatiojärjestelmä

Huomautukset

• Ruostumattoman teräksen leikkauspaksuus on rajoitettu enintään 1,5 mm:iin.

• Ilmoitettu 30 m/min on vapaa linjanopeus; todellinen läpimeno riippuu leikkauskoneen käynnistys- ja pysäytysjaksosta (~2,5 s per leikkaus).
