BAZHOU - Wanxin RO-OTH-BAZ-2021-00001

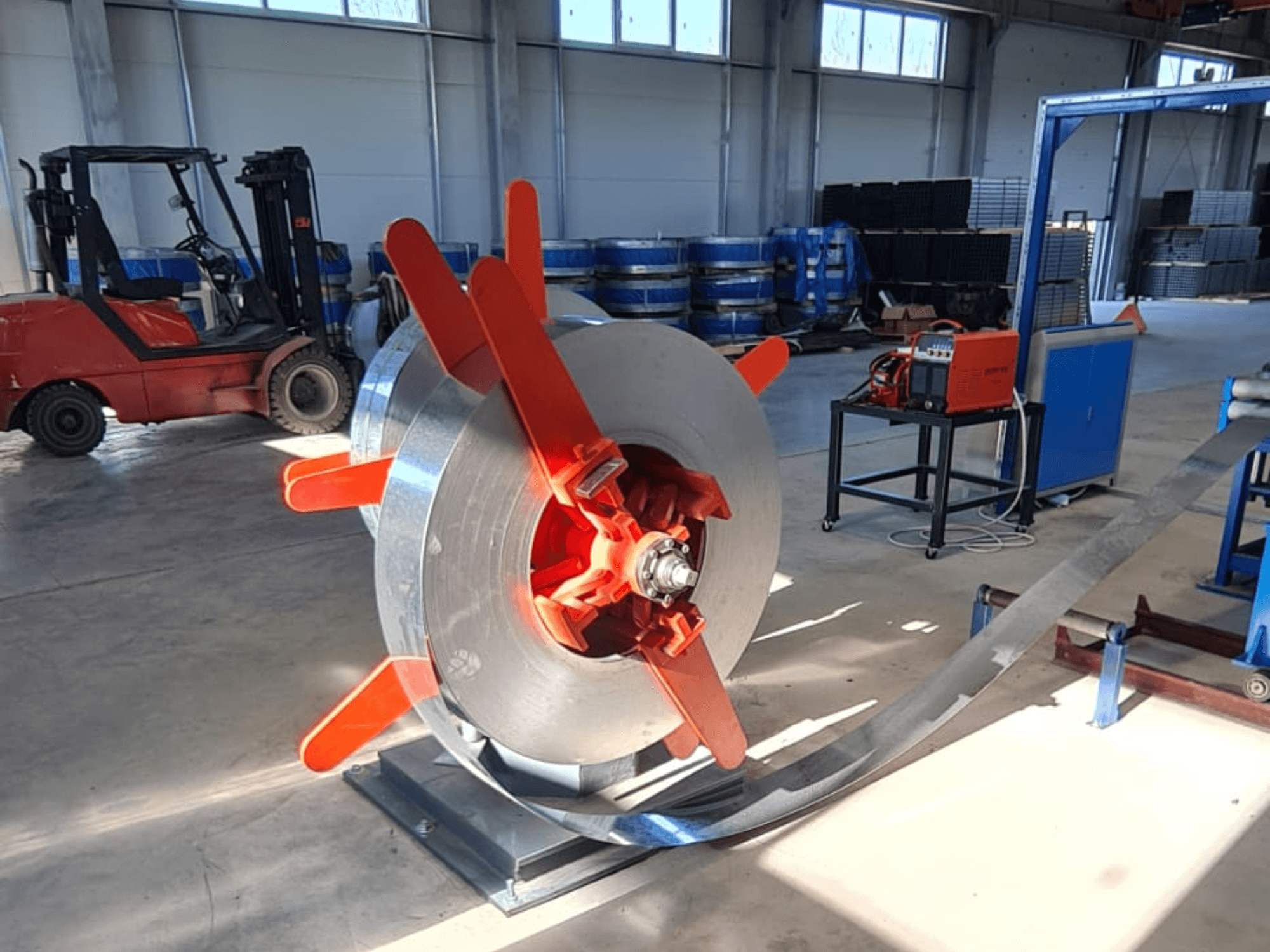

Käytetty putkien tuotantolinja Tuotemerkki: Bazhou Wanxin Industrial and Trading Valmistusvuosi: 2021 Putkien tuotantolinja koostuu seuraavista osista: Kaksiasemainen kelanpuristin Toiminto: Purkaa kelan passiivisesti. Rakenne: Kaksiasemainen rakenne, jossa 180°:n kierto; manuaalinen laajennus. Edut: Nopea lataus, yksinkertainen ja kätevä käyttö. Hydraulinen leikkuri ja päittäishitsauskone Toiminto: Leikkaa nauhan etu- ja takapäät, keskittää nauhan ja hitsaa sen takaisin yhteen. Rakenne: Manuaalinen hydraulinen leikkuri, jossa on puomi, etu- ja takapainorullat, etu- ja keskitysrullat sekä hitsauslaite. Leikkausmenetelmä: Hydraulinen leikkuri Puristusmenetelmä: Kaksisylinterinen puristin Hitsausmenetelmä: Manuaalinen hitsaus Käärinvarasto Toiminta: Hitsatun putken jatkuvan tuotannon varmistamiseksi leikkaus- ja päittäishitsausalustan jälkeen on asennettu varastointiyksikkö. Se syöttää nauhaa jatkuvasti, kun materiaalia valmistellaan lastausta, kelan purkamista, leikkausta ja hitsausta varten. Rakenne: Runko-tyyppinen, liikkuvilla ja kiinteillä rungoilla (mukaan lukien syöttölaite). Syöttönopeus: enintään 120 m/min Varastointinopeus: enintään 200 m/min Varastoidun nauhan pituus: 200–400 m Puristusrullan moottori: AC 11 kW Muovaus- ja kalibrointikone Työskentelykorkeus: +850 mm Teho: AC/DC-moottori 160 kW, 1000–2000 rpm Vähennysvaihteisto: Karkaistu hammaspyörävaihteisto Rakenne: Passiivinen 5-telainen suoristaja, pystytelat nauhan syöttöä varten; muovaus 7 vaakasuoran telastikon ja 8 pystysuoran telastikon avulla; ohjaus, puristus, purseenpoisto, jäähdytys ja kalibrointi 6 vaakasuoran telastikon ja 5 pystysuoran telastikon avulla; 1 pyöreä kalibrointitelasto. Pyöreä kalibrointiteline: 1 sarja tasoituslaitetta; 2 puolta, joissa 8 telaa, 4 telaa kummallakin puolella; Ø30 mm, 40Cr, karkaistu, karkaisu ja kovetettu. Vaakasuora telan akseli: Ø60 mm, laakeripaikka 55, materiaali 40Cr Vaakatason telan pintakäsittely: Pintakarkaisu, HRC 50–55 Laakeriliukukappale: Taottu teräs 45# Pystytason telan akseli: Ø40 mm, materiaali 40Cr, karkaistu, hehkutettu ja kovetettu Pysty- ja vaakarullat – teline: Portaalirakenne, avautumaleveys 120 mm, vaakarullan telineen kiristys säädettävissä kierukkavaihteella Vaaka- ja pystyrullatelineiden materiaali: Hitsattu, minkä jälkeen vanhennushehkutus Vaihteisto: Kierteinen kartiohammaspyörä Puristusrullien akseli: Ø50 mm, 2 puristusrullaa, säädettävissä käsikäyttöisellä ruuvitangolla Ohjausakseli: Ø40 mm Puhdistusveitsi: 2 kpl, yksi käytössä, yksi varalla Jäähdytysallas Kylmäsaha Toiminto: Kylmäsaha on yksi ERW-valimolinjan avainkoneista. Se leikkaa putket ennalta asetettuun pituuteen suurinopeuksisessa tuotannossa. Malli: KK-5-50 Putken halkaisija: Pyöreät putket Ø16–63,5 mm sekä vastaavat neliö- ja suorakulmaiset putket Leikkauspituus: Mikä tahansa pituus välillä 1–6 m Materiaalin paksuus: 0,6–2,5 mm Sahan moottori: 11 kW:n vaihtovirtamoottori taajuusmuuttajalla Syöttömoottori: 2,9 kW:n servomoottori, Yaskawa Käyttömoottori: 11 kW:n servomoottori, Yaskawa Syöttötapa: Servo-ohjattu monivaiheinen nopeussyöttö Nopeuden seuranta: enintään 110 m/min Kiinnityspaine: Pneumaattinen Sahanterä: Ø400 mm Sahan vähennysvaihteen malli: KK-80 Sahausliike (kiskon pituus): 3 m Koneen mitat: 4500 × 1500 × 1300 mm Kuljetinkisko, pöytä ja pakkauskone Toiminto: Muotoillut putket siirretään automaattisesti rullalta pöydälle. Ne pakataan kuusikulmaisiksi nippuiksi yksinkertaisen pakkauskoneen avulla. Rullakiskon pituus: 16 m, 1 moottori YCT200-4A, 5,5 kW Huomautus: Tekniset tiedot ja kuvaukset on kopioitu alkuperäisestä tilausvahvistuksesta. Ne ovat vain tiedoksi eivätkä ole sitovia.
