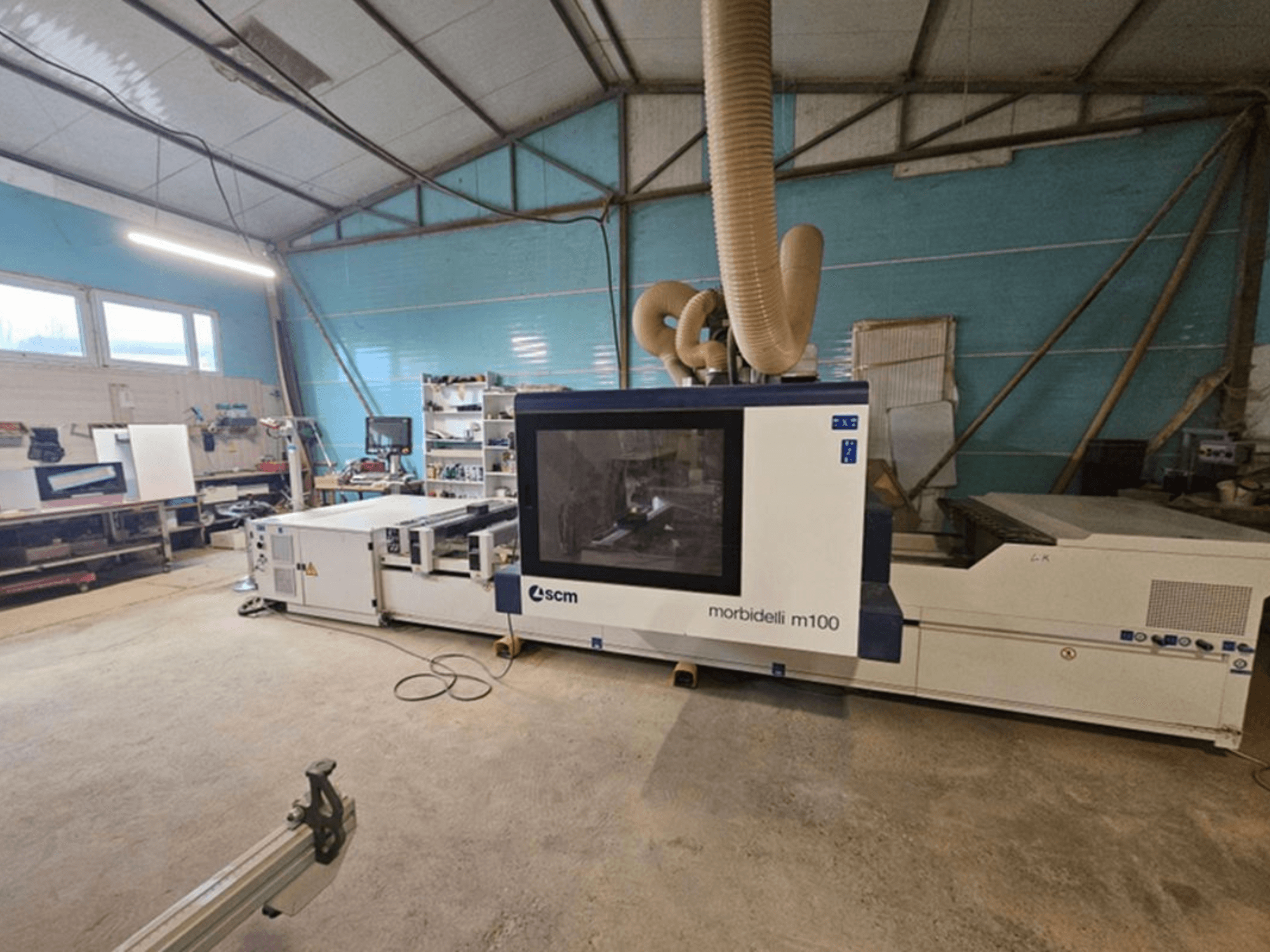

Tämä 5-akselinen SCM Morbidelli M100 CNC-työstökeskus on valmistettu vuonna 2019. Sen hyödyllinen työstöalue on 3110 mm X-akselilla ja 1620 mm Y-akselilla, ja se on suunniteltu takaamaan korkean tuottavuuden huonekalu- ja paneelityöstössä. Koneessa on edistyksellisiä ominaisuuksia, kuten 5-akselinen jyrsintä, poraus ja integroitu CAD-CAM-ohjelmisto. Jos etsit korkealaatuisia paneelien työstömahdollisuuksia, harkitse myynnissä olevaa SCM Morbidelli M100 -konettamme. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: SCM
- vuosi: 2019
- MALLI: MORBIDELLI M 100
- sovelluksen tyyppi: CNC puuntyöstö
- Sijainti: Romania
- koneen tyyppi: CNC-työstökeskus
Tekniset tiedot - SCM MORBIDELLI M 100
Liike
- Akselit: 5
- X-akselin liike: 3110 mm
- Y-akselin liike: 1620 mm
- Z-akselin liike: 180 mm
Tekninen erittely
- Karanopeus: 24000 RPM
Lisäinformaatio
Vuosi/käyttö: Ostettu vuonna 2019; noin 2 000 käyttötuntia
Akselit/ominaisuudet: 3/4/5-akselinen työstö; poraus (pystysuora ja vaakasuora neljältä sivulta), jyrsintä, uritus, reunatyöstö; PRO-SPACE-turvajärjestelmä
Työskentelyalue: X 3110 mm; Y 1620 mm; Z-liike 180 mm; Y-liike 1900 mm; heilurin pituus 1400 mm
Työpöytä: TV FLEX 1600 -työpöytä, 6 siirrettävää tankoa/tukea, 6 poikkipalkkia; vakiotankojen sijainnit 6–12; siirrettävän tangon pituus 1600 mm; 12 kiinteää imukuppia (145 x 145 x 75 mm); valmius 6 pneumaattiselle kiinnittimelle; 4 pneumaattista paneelin lataus-/tukilaitetta; 8 takarajoitinta; 8 välirajoitinta; vasen sivureferenssi + laser muotoilluille osille
Rakenne/liike: Hitsattu teräsrunko; lineaarijohteet kierrätyslaakereilla; X-suunta liikkuvilla tankoilla, Y-suunta portaalilla, jossa hammasratas ja hammaspyörä molemmilla puolilla, Z-suunta kuularuuvilla; CNC-ohjattu asemointi
Nopeudet: Suurin XY-vektorinopeus (PRO-SPACE) 56 m/min; porauskarat jopa 8 000 rpm; sähkökara jopa 24 000 rpm
Porausyksikkö: F23L-ryhmä, jossa 13 pystysuoraa karaa (7R+6L), 10 vaakasuoraa karaa (4+3 X-suunnassa, 2 Y-suunnassa); integroitu X-suuntaan toimiva saha Ø125 mm, 2,2 kW; 75 mm:n pneumaattinen avaus- ja sulkemisliike; taajuusmuuttaja ohjelmoitavaa nopeutta varten
Pääkara: Hiteco JQX 5-akselinen sähkökara, HSK F63, nestejäähdytteinen, keraamiset laakerit; teholuokka ~10 kW (S6 jopa ~15 kW), 24 000 rpm
Työkalunvaihtajat: Takana TRB 14 (14 paikkaa; 350 mm isku; 115 mm väli; työkalut halkaisijaltaan enintään Ø240 mm; yhteensä 70 kg); edessä FAST 14 (14 paikkaa; työkalut halkaisijaltaan enintään Ø130 mm valituissa paikoissa; enintään 8 kg/työkalu; yhteensä 24 kg)
Ohjaus/ohjelmisto: Windows 7; 21,5 tuuman FHD-näyttö; näppäimistö/hiiri + koneen ohjauspaneeli; Maestro CNC CAD/CAM (parametrinen/graafinen ohjelmointi, DXF-tuonti, ISO-grafiikka, simulointi); TECPAD 7 tuuman mobiili kosketusnäyttö; kaukosäädin koneen vieressä
Tyhjiö: Vakiotyhjiöpumppu (koneen vakiovaruste); keskitetty automaattinen voitelu
Liitäntätiedot: Asennettu teho 23 + 28,5 kVA; paineilma 450 NL/min; pölynpoistovaatimus 4500 m³/h, 25 m/s, poistoaukko Ø250 mm; keskitetty/optimoitu pölynpoisto säädettävällä kuljettimella ja ryhmitetyillä poistoaukkoilla
Turvallisuus/standardit: PRO-SPACE-konsepti (tarjouksen mukaan ilman etuosan valosolujen/sivusuojia), CE-vaatimustenmukaisuus, hätäpysäytykset ja suojatut alueet EU-normien mukaisesti
Lisävarusteet
Lisätyhjiöpumppu: 1 x 90 m³/h
Lisälaiteavain Xilog/Maestro-järjestelmälle (USB)
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
