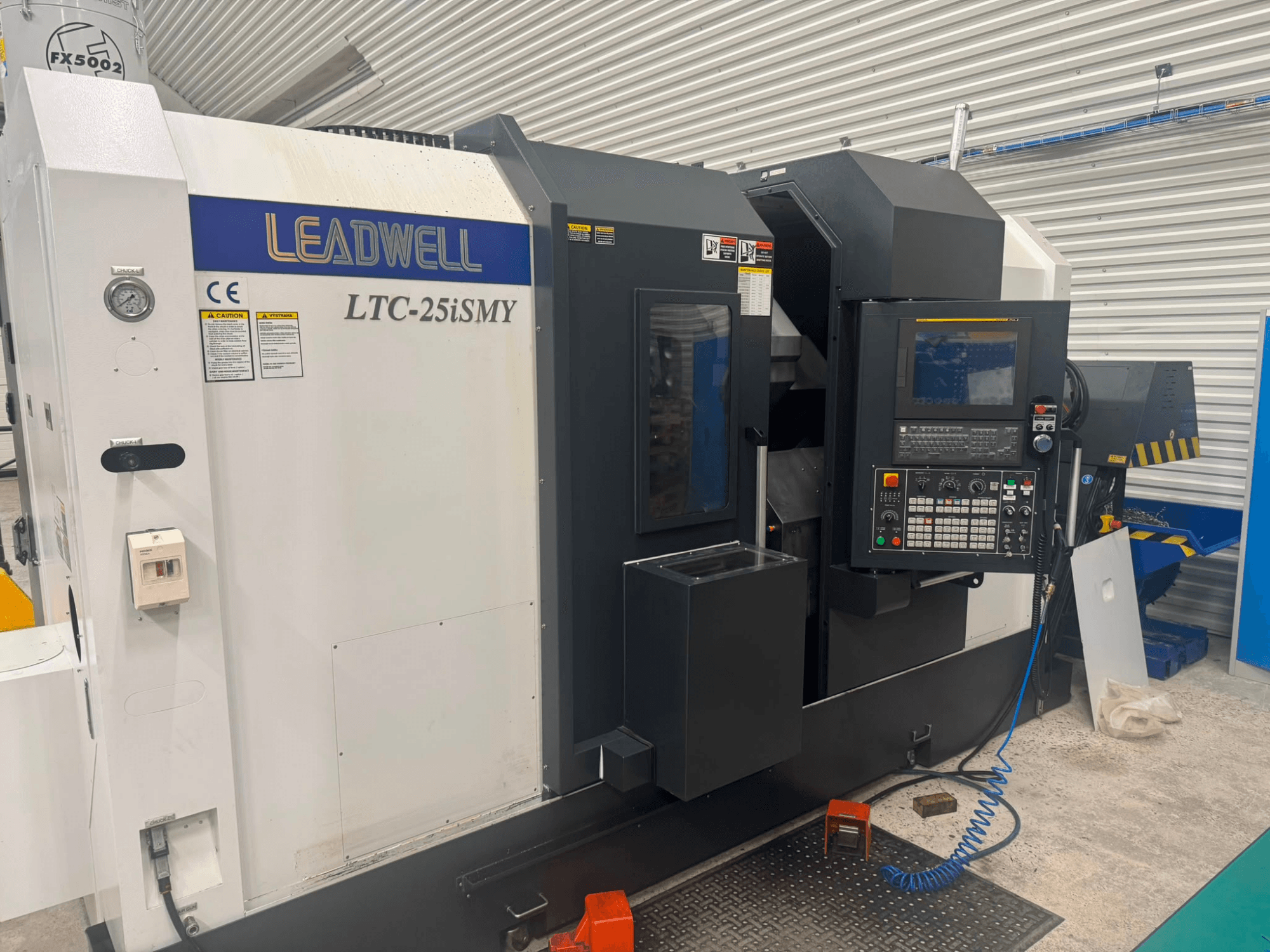

Leadwell - LTC-25iSMYSK-TUR-LEA-2025-00001

• Kapasiteetit

  • Suurin sorvaushalkaisija työpöydän yläpuolella: 590 mm

  • Suurin kääntöhalkaisija poikittaistuen yläpuolella: 590 mm

  • Suurin kääntöhalkaisija: 430 mm

  • Suurin sorvauspituus: 770 mm

  • Tangon suurin halkaisija: 78 mm

  • Työkappaleen enimmäispaino: 39 kg

• Akselit ja liikealueet

  • Z2-akselin (vastakara) liikealue: 780 mm

  • C1-akselin (pääkara) pienin asemointiaskel: 0,001

  • C2-akselin pienin asemointiaskel (vastakara): 0,001

• Pääkara

  • Istukan koko: 254 mm

  • Karan kartio: A2-8

  • Karan reikä: 89 mm

  • Karan käyttötyyppi: Fanuc A P30/6000i

• Vastakara

  • Maks. pyörimisnopeus: 4000 rpm

  • Istukan koko: 210 mm

  • Kartio: A2-6

  • Tangon enimmäishalkaisija: 66 mm

  • Teho: 15 kW

  • Karan käyttötyyppi: Fanuc A 12/7000i

• Vaihtopää / työkalut (EWS-työkalupää)

  • Kiinnitysjärjestelmän halkaisija: BMT65

  • Paikkojen lukumäärä: 12

  • Työkalun suurin ulkomitta: 25 x 25 mm

  • Työkalun suurin sisähalkaisija kiinnityksessä (kierteitys): 40 mm

  • Viereisen työkalun vaihtoaika: 0,8 s

  • Työkalunvaihdon enimmäisaika: 1,3 s

  • Käyttötyökalujen suurin nopeus (aksiaalinen): 4000 rpm

  • Käyttötyökalujen suurin pyörimisnopeus (radiaalisuunnassa): 4000 rpm

  • Pyörivän työkalun käyttöteho: 4,5 kW

• Pikasyöttöt

  • X: 15 000 mm/min

  • Z: 20 000 mm/min

  • Y: 7 500 mm/min

  • Z2 (vastakara): 20 000 mm/min

• Ohjaus

  • Fanuc 0iTF PLUS, 15 tuuman LCD-näyttö, Manual Guide i, Ethernet

• Koneen syöttöteho: 65 kVA

Lisävarusteet

• Kiristysholkki

• Hydraulinen istukka 254/3 (10"), tangon enimmäishalkaisija Ø77 mm, 3500 rpm

• Renishaw HPMA -työkalutunnistin (moottoroitu varsi)

• Korkeapaineinen jäähdytysneste 20 bar työkalupään läpi

• Työkappaleen puhallussuutin pääkarin yläpuolella

• Työkappaleen puhallussuutin vastakaran yläpuolella

• Kasettityyppinen lastunkuljetin lastusäiliöllä

• Vastakara, jossa on istukka 203/3

• Työkappaleen poistolapio säiliöllä

• Valmistelu/liitäntä tangonsyöttölaitteelle

• Hälytysvalo (koneen tilavalo)

• Öljynerotin jäähdytysnesteemulsiolle (vuotaneesta voiteluaineesta)

• 3 kpl aksiaalista pyörivää yksikköä BMT65

• 3 kpl radiaalista pyörivää yksikköä BMT65

• 4 kpl kaksipuolista pidikettä ulkosorvaukseen BMT65

• 4 kpl kaksipuolista pidikettä sisäiseen sorvaukseen BMT65

• 1 kpl yksipuolinen pidike sisäpuoliseen sorvaukseen

• Filtermist-imulaite FX5002
