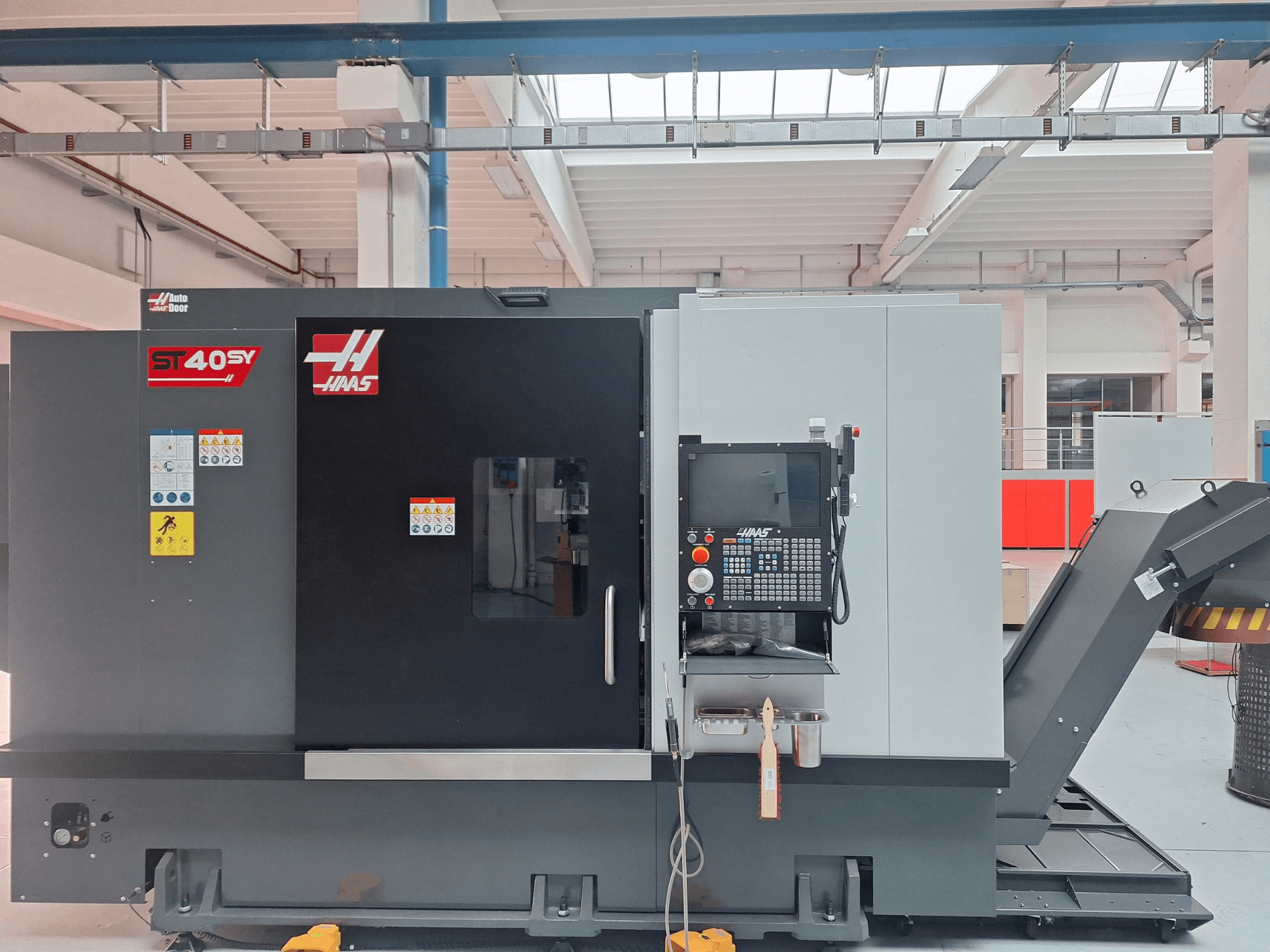

HAAS - ST-40SYIT-TUR-HAA-2025-00001

• Työaika: 0

• Näyttelytilan kone

• Istukan koko: 15,0 tuumaa / 381 mm

• Kappaleen suurin kääntösäde: 35,5 tuumaa / 902 mm

• Suurin leikkaushalkaisija (BMT75-vaihtopäällä): 27,50 tuumaa / 699 mm

• Suurin leikkauspituus: 28,0 tuumaa / 711 mm

• Tangon kapasiteetti: 4,00 tuumaa / 102 mm

• X-akselin pikaliike: 472 ipm / 12,0 m/min

• Y-akselin pikaliike: 472 ipm / 12,0 m/min

• Z-akselin pikaliike: 710 ipm / 18,0 m/min

• Suurin työntövoima X-akselilla: 5500 lbf / 24465 N

• Suurin työntövoima Y-akselilla: 2300 lbf / 10231 N

• Suurin työntövoima Z-akselilla: 9000 lbf / 40034 N

• Karan kärki: A2-8

• Käyttöjärjestelmä: 2-vaihteinen vaihdelaatikko

• Karan suurin vääntömomentti: 1400,0 ft-lbf @ 150 rpm / 1898,0 Nm @ 150 rpm

• Karan reikä ø: 4,62 tuumaa / 117,3 mm

• XP-lisävarusteen voimansiirtojärjestelmä: 2-vaihteinen vaihdelaatikko

• XP-lisävarusteen suurin teho: 55,0 hp / 41,0 kW

• XP-lisävarusteen suurin kierrosluku: 2400 rpm

• XP-lisävarusteen suurin vääntömomentti: 2100,0 ft-lbf @ 150 rpm / 2847,0 Nm @ 150 rpm

• Pääakselin C-akselin suurin teho: 5,0 hp / 3,7 kW

• Pääkaran C-akselin suurin nopeus: 49 rpm

• Pääkaran C-akselin paikannustarkkuus: ± 0,01 °

• Pääkaran C-akselin jarrun halkaisija: 21,5 tuumaa / 546 mm

• Pääkaran C-akselin jarrun pitomomentti: 450 ft-lbf / 610 Nm

• Takapään kartio: MT5

• Takapään liikealue: 26,0 tuumaa / 660 mm

• Takapään suurin työntövoima (Acme): 3 000 lbf / 13 345 N

• Takapään vähimmäispaine (Acme): 200 lbf / 890 N

• Revolverin työkalujen lukumäärä: 12 paikkaa

• Revolverin vaihtoaika (yksi työkalu): 2 s

• Työkaluvaihtokopion työkalut: BMT75

• Pyörivän työkalun suurin nopeus: 4 000 rpm

• Pyörivän työkalun työkalu: BMT75

• Jäähdytysnesteen tilavuus: 95 gal / 360 L

• Ilmavaatimukset: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Ilmaletku: 3/8 tuumaa

• Ilmanpaine, min.: 80 psi / 5,5 bar

• Tulojännite (3-vaihe) – alhainen: 220 VAC

• Täyskuormitusvirta (3-vaiheinen) – matala: 70 A (vakio) / 105 A (XP-lisävaruste)

• Tulojännite (3-vaihe) – korkea: 440 VAC

• Täyskuormavirta (3-vaiheinen) – korkea: 35 A (vakio) / 53 A (XP-lisävaruste)

• Kotimaisen kuormalavan mitat: 217,0 tuumaa x 95,0 tuumaa x 116,0 tuumaa / 551 cm x 241 cm x 295 cm

• Vientilaatikon mitat: 217,0 tuumaa x 95,5 tuumaa x 120,5 tuumaa / 551 cm x 243 cm x 306 cm

• Vientilaatikon paino: 22 141 lb / 10 043,0 kg

Lisävarusteet

• Lastunkuljetin

• Kauko-ohjauskahva / CNC-ohjauspaneeli

• Automaattinen ovitoiminto

• Eppinger Preci-Flex -pyörivät työkalunpitimet

• Samchully 3-leukainen istukka

• Työkalun asetin / kosketusanturi

• Jäähdytysneste-/ilmapuhallusletku
