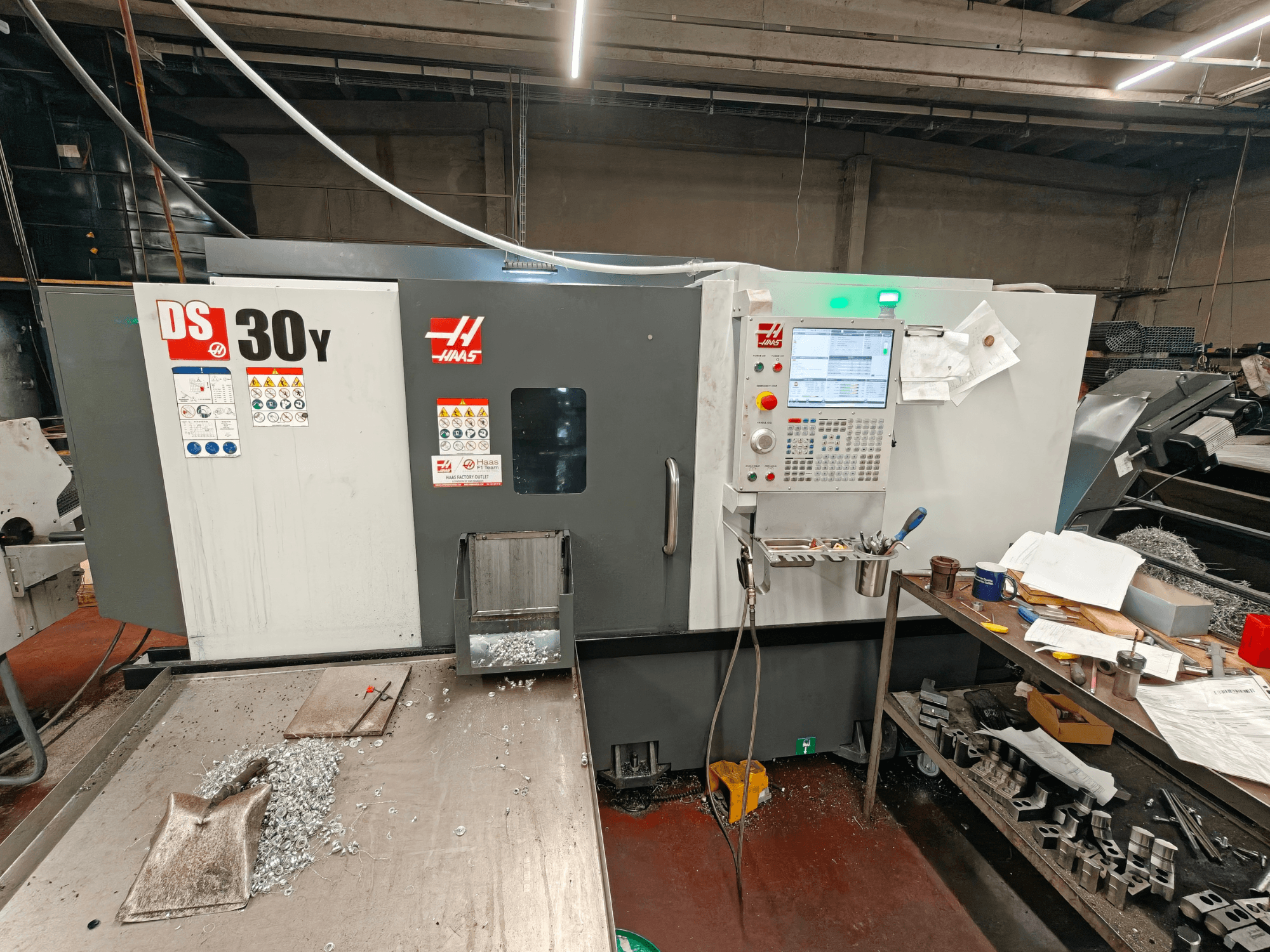

HAAS - DS30YBE-TUR-HAA-2023-00001

• Tilavuudet (S.A.E. / metrijärjestelmä)

  • Istukan koko: 10,0 tuumaa (254 mm)

  • Kappaleen suurin kääntösäde: 21,0 tuumaa (533 mm)

  • Suurin leikkaushalkaisija (BMT65-revolverilla): 13,75 tuumaa (349 mm)

  • Suurin leikkauspituus (vaihtelee työkappaleen kiinnityksestä riippuen): 32,5 tuumaa (826 mm)

  • Tangon kapasiteetti: 3,00 tuumaa (76 mm)

  • Keskipisteiden välinen etäisyys: 32,5 tuumaa (826 mm)

• Syöttönopeudet (S.A.E. / metrinen)

  • Pikaliike X-akselilla: 472 ipm (12,0 m/min)

  • Nopeusliike Y-akselilla: 472 ipm (12,0 m/min)

  • Z-akselin pikaliike: 945 ipm (24,0 m/min)

• Akselimoottorit (S.A.E / metrijärjestelmä)

  • Suurin työntövoima X-akselilla: 4100 lbf (18 238 N)

  • Suurin työntövoima Y-akselilla: 2300 lbf (10 231 N)

  • Suurin työntövoima Z-akselilla: 5100 lbf (22 686 N)

• Pääkara (S.A.E / metrinen)

  • Karan kärki: A2-6

  • Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

  • Suurin vääntömomentti: 275,0 ft-lbf @ 500 rpm (373,0 Nm @ 500 rpm)

  • Vetoputken sisähalkaisija: ø 3,0 tuumaa (76 mm)

  • Karan reikä: ø 3,50 tuumaa (88,9 mm)

• Pääakselin C-akseli (S.A.E / metrinen)

  • Suurin nopeus: 60 rpm

  • Suurin teho: 5,0 hp (3,7 kW)

  • Paikannustarkkuus (±): 0,01°

  • Jarrun halkaisija: 13,9 tuumaa (353 mm)

  • Jarrun pitomomentti: 250 ft-lbf (339 Nm)

  • Ohjaus: Interpoloitu liike ja paikannus

• Toissijainen kara (S.A.E / metrinen)

  • Istukan koko: 8,3 tuumaa (210 mm)

  • Karan kärki: A2-5

  • Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

  • Maksimiteho: 15,0 hp (11,2 kW)

  • Suurin kierrosluku: 4000 rpm

  • Suurin vääntömomentti: 100,0 ft-lbf @ 870 rpm (135,6 Nm @ 870 rpm)

  • Karan reikä ø (ei-läpimenevä): 0,81 tuumaa (20,7 mm)

• Toissijainen kara C-akseli (S.A.E / metrinen)

  • Maksimiteho: 5,0 hp (3,7 kW)

  • Suurin nopeus: 60 rpm

  • Paikannustarkkuus (±): 0,01°

  • Jarrun halkaisija: 8,5 tuumaa (216 mm)

  • Jarrun pitomomentti: 140 ft-lbf (190 Nm)

  • Ohjausmuoto: Interpoloitu liike ja paikannus

• Toissijaisen karan paikannus (M119) (S.A.E / metrinen)

  • Paikannus (±): 0,02°

  • Jarrun halkaisija: 8,5 tuumaa (216 mm)

  • Ohjausmuoto: Vain paikannus

• Vaihtopää (S.A.E / metrinen)

  • Työkalujen lukumäärä: 12 asemaa

  • Ulkohalkaisija- ja sisähalkaisijatyökalut: Mikä tahansa yhdistelmä (vaihtelee revolverin mukaan)

  • Poratangon takavälys (revolverin takapuolelta): 4,00 tuumaa (102,0 mm)

• Pyörivät työkalut (S.A.E / metrinen)

  • Maksiminopeus: 4000 rpm

  • Välityssuhde: 1:1

  • Työkalut: BMT65

• Yleistä (S.A.E / metrinen)

  • Jäähdytysnesteen tilavuus: 55 gal (208 L)

• Ilmavaatimukset (S.A.E / metrijärjestelmä)

  • Ilman tarve: 4 scfm @ 100 psi (113 L/min @ 6,9 bar)

  • Ilmaletku: 3/8 tuumaa

  • Liitin (ilma): 3/8 tuumaa

  • Ilmanpaine, min.: 80 psi (5,5 bar)

• Sähkötekniset tiedot (S.A.E / metrijärjestelmä)

  • Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

  • Karan teho: 30,0 hp (22,4 kW)

  • Syöttöjännite (3-vaihe) – matala: 220 VAC; virta täydellä kuormalla (matala): 70 A

  • Syöttöjännite (3-vaihe) – korkea*: 440 VAC; täyskuormavirta (korkea*): 35 A

• Mitat – kuljetus (S.A.E / metrijärjestelmä)

  • Kotimainen kuormalava: 171 tuumaa x 90 tuumaa x 98 tuumaa (434 cm x 229 cm x 249 cm)

  • Vientilava: 171 tuumaa x 90 tuumaa x 98 tuumaa (434 cm x 229 cm x 249 cm)

Lisävarusteet

• Tangonsyöttölaite
