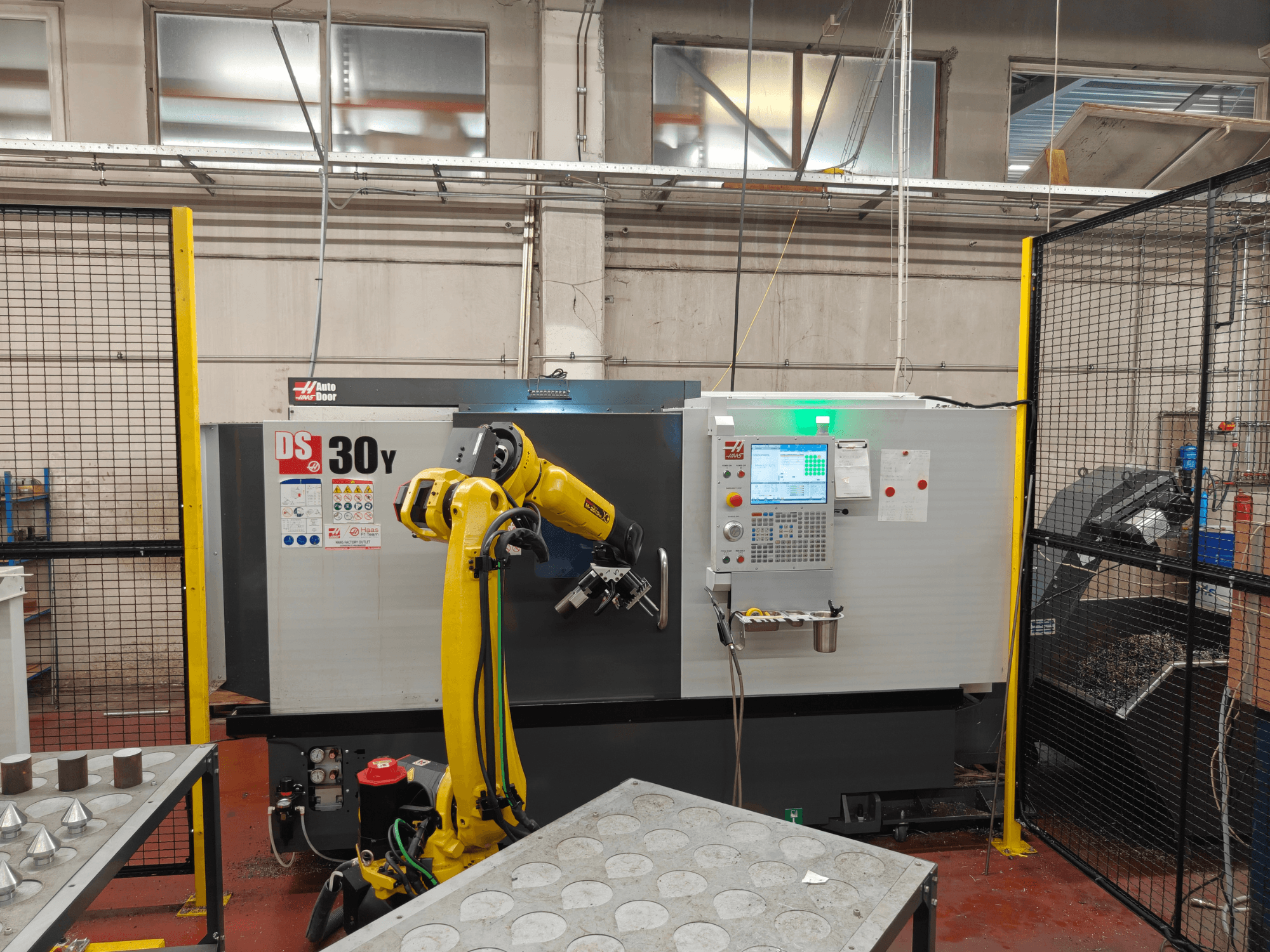

HAAS - DS30Y BE-TUR-HAA-2023-00002

Kapasiteetit:

• Istukan koko (pää): 10,0 tuumaa / 254 mm

• Kappaleen suurin kääntösäde: 21,0 tuumaa / 533 mm

• Suurin leikkaushalkaisija (BMT65-revolverilla): 13,75 tuumaa / 349 mm

• Suurin leikkauspituus (vaihtelee työkappaleen kiinnityksestä riippuen): 32,5 tuumaa / 826 mm

• Tangon kapasiteetti: 3,00 tuumaa / 76 mm

• Keskipisteiden välinen etäisyys: 32,5 tuumaa / 826 mm

Syöttönopeudet (pikasyöttö):

• X: 472 ipm / 12,0 m/min

• Y: 472 ipm / 12,0 m/min

• Z: 945 ipm / 24,0 m/min

Akselimoottorit (maksimivoima):

• X: 4100 lbf / 18238 N

• Y: 2300 lbf / 10231 N

• Z: 5100 lbf / 22686 N

Pääkara:

• Karan kärki: A2-6

• Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

• Suurin vääntömomentti: 275 ft-lbf @ 500 rpm / 373 Nm @ 500 rpm

• Vetoputken sisähalkaisija: 3,0 tuumaa / 76 mm

• Karan reikä: 3,50 tuumaa / 88,9 mm

Pääakselin C-akseli:

• Suurin nopeus: 60 rpm

• Suurin teho: 5,0 hp / 3,7 kW

• Paikannustarkkuus (±): 0,01°

• Jarrun halkaisija: 13,9 tuumaa / 353 mm

• Jarrun pitomomentti: 250 ft-lbf / 339 Nm

• Ohjaus: Interpoloitu liike ja asemointi

Toissijainen kara:

• Istukan koko: 8,3 tuumaa / 210 mm

• Karan kärki: A2-5

• Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

• Maksimiteho: 15,0 hp / 11,2 kW

• Maksiminopeus: 4000 rpm

• Suurin vääntömomentti: 100 ft-lbf @ 870 rpm / 135,6 Nm @ 870 rpm

• Karan reikä ø (ei-läpimenevä): 0,81 tuumaa / 20,7 mm

Toissijaisen karan C-akseli:

• Maksimiteho: 5,0 hp / 3,7 kW

• Suurin nopeus: 60 rpm

• Paikannustarkkuus (±): 0,01°

• Jarrun halkaisija: 8,5 tuumaa / 216 mm

• Jarrun pitomomentti: 140 ft-lbf / 190 Nm

• Ohjaus: Interpoloitu liike ja paikannus

Toissijaisen karan paikannus (M119):

• Paikannus (±): 0,02°

• Jarrun halkaisija: 8,5 tuumaa / 216 mm

• Ohjausmuoto: Vain paikannus

Vaihtopää:

• Työkalujen lukumäärä: 12 asemaa

• Ulkohalkaisijan ja sisähalkaisijan työkalut: Mikä tahansa yhdistelmä (vaihtelee revolverin mukaan)

• Poratangon takavälys (revolverin takapuolelta): 4,00 tuumaa / 102,0 mm

Pyörivät työkalut:

• Maksiminopeus: 4000 rpm

• Välityssuhde: 1:1

• Työkalut: BMT65

Yleistä:

• Jäähdytysnesteen tilavuus: 55 gal / 208 L

Ilmavaatimukset:

• Ilman tarve: 4 scfm @ 100 psi / 113 L/min @ 6,9 bar

• Ilmaletku: 3/8 tuumaa

• Liitin (ilma): 3/8 tuumaa

• Vähimmäisilmanpaine: 80 psi / 5,5 bar

Sähkötekniset tiedot:

• Karan nopeus: 4500 rpm

• Käyttöjärjestelmä: Suora nopeus, hihnakäyttö

• Karan teho: 30,0 hp / 22,4 kW

• Syöttöjännite (3-vaihe) – matala: 220 VAC; täyskuorma-ampeerit: 70 A

• Syöttöjännite (3-vaihe) – korkea: 440 VAC; täyskuormavirta: 35 A

Mitat – kuljetus:

• Kotimainen kuormalava: 171 in x 90 in x 98 in / 434 cm x 229 cm x 249 cm

• Vientilava: 171 tuumaa x 90 tuumaa x 98 tuumaa / 434 cm x 229 cm x 249 cm
