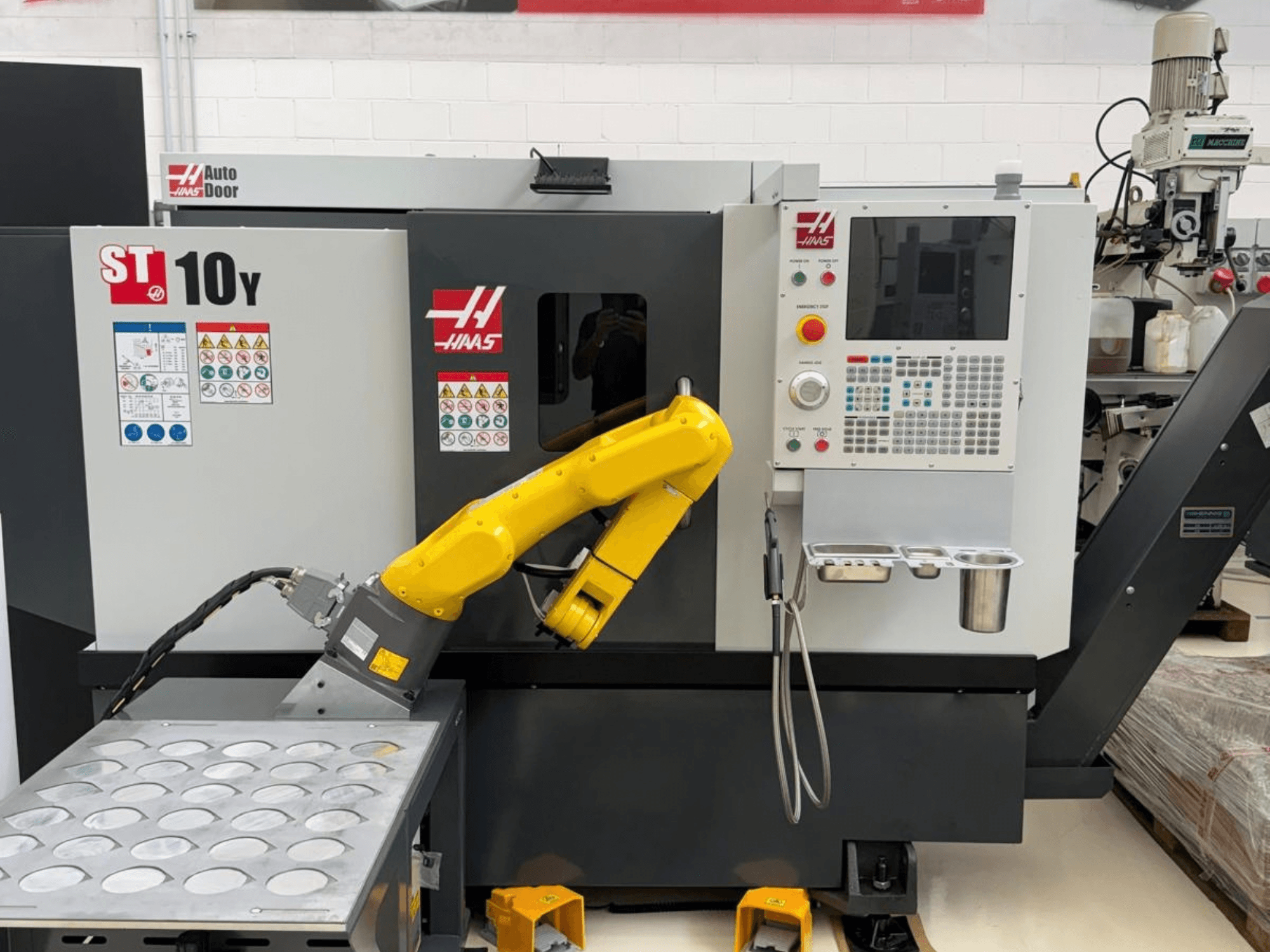

HAAS - ST-10YIT-TUR-HAA-2023-00002

• Työaika: 0

• Näyttelykone

• Istukan koko: 6,5 tuumaa / 165 mm

• Kappaleen suurin kääntösäde: 16,5 tuumaa / 419 mm

• Suurin leikkaushalkaisija: 11,00 tuumaa / 279 mm (BMT45-vaihtopäällä)

• Suurin leikkauspituus: 16,0 tuumaa / 406 mm

• Tankokapasiteetti: 1,75 tuumaa / 44 mm

• Pikaliike X-akselilla: 472 ipm / 12,0 m/min

• Nopeus Y-akselilla: 472 ipm / 12,0 m/min

• Z-akselin pikaliike: 1200 ipm / 30,5 m/min

• Suurin työntövoima X-akselilla: 2400 lbf / 10676 N

• Suurin työntövoima Y-akselilla: 2300 lbf / 10231 N

• Suurin työntövoima Z-akselilla: 3700 lbf / 16458 N

• Karan kärki: A2-5

• Karan suurin vääntömomentti: 75,0 ft-lbf @ 1300 rpm / 102,0 Nm @ 1300 rpm

• Vetoputken sisähalkaisija: 1,81 tuumaa / 46 mm

• Karan sisähalkaisija: 2,31 tuumaa / 58,7 mm

• Pääakselin C-akselin suurin nopeus: 60 rpm

• Pääakselin C-akselin asemointitarkkuus: ± 0,02°

• Apukarankaraudan koko: 5,3 tuumaa / 135 mm

• Apukaran suurin nopeus: 6000 rpm

• Takapään kartio: MT3

• Takapään hydraulisen karan liike: 3,8 tuumaa / 95 mm

• Revolveriasemat: 12 asemaa (BMT45)

• Pyörivän työkalun enimmäisnopeus: 4000 rpm

• Jäähdytysnesteen tilavuus: 30 gal / 114 L

• Ilman tarve: 4 scfm @ 100 psi / 113,0 L/min @ 6,9 bar

• Kuljetuspaino: 7900 lb / 3584,0 kg

Lisävarusteet

• Robottipaketin suurin kantavuus ranteessa: 15,4 lb / 7 kg

• Robottipaketin ulottuvuus: 35,9 tuumaa / 911 mm

• Robottipaketin toistotarkkuus: 0,0004 tuumaa / 0,010 mm

• Robotin yhden tarttujan suurin kappaleen paino: 7,9 lb / 3,6 kg

• Robotin kaksoistarttujan suurin kappaleen paino: 5,0 lb / 2,3 kg tarttujaa kohti
