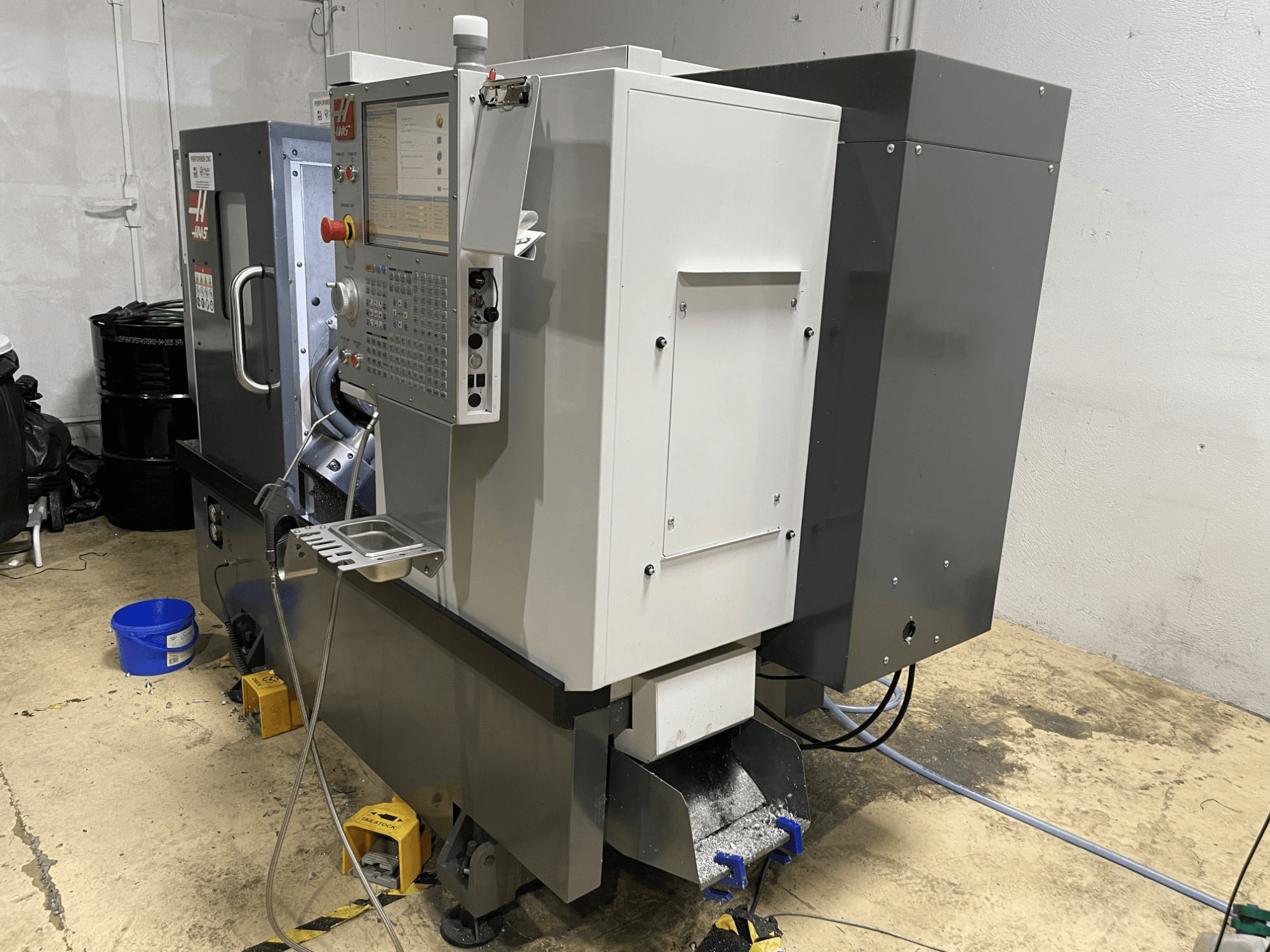

HAAS - ST-15Y FR-TUR-HAA-2020-00001

Kapasiteetit

• Istukan koko: 210 mm

• Kappaleen suurin kääntösäde: 419 mm

• Suurin leikkaushalkaisija (BOT- tai VDI-vaihtopää): 305 mm

• Suurin leikkauspituus: 406 mm

• Tangon halkaisija: 64 mm

Syöttönopeudet (pikasyöttö)

• X-akseli: 12,0 m/min

• Y-akseli: 12,0 m/min

• Z-akseli: 30,5 m/min

Akselimoottorit (maksimivoima)

• X-akseli: 10 676 N

• Y-akseli: 10 231 N

• Z-akseli: 16 458 N

Kara

• Karan kärki: A2-6

• Karan reikä: 88,9 mm

• Karan suurin vääntömomentti: 203 Nm nopeudella 500 rpm

Pääkaran C-akseli

• C-akselin teho: 3,7 kW

• Suurin nopeus: 60 rpm

• Paikannustarkkuus: ±0,02°

• Jarrun puristusvoima: 4448 N

• Jarrun halkaisija: 366 mm

• Jarrun pitomomentti: 190 Nm

• Ohjaus: Interpoloitu liike ja paikannus

Vaihtopää ja työkalut

• Revolverien lukumäärä: 1

• Työkalupaikkojen lukumäärä: 12

• Työkalun kartio: VDI40

• Pyörivät työkalut: Kyllä

• Pyörivien työkalujen nopeus: 4000 rpm

• Vaihtopään kokoonpano: 12-paikkainen VDI-vaihtopää

Takapää

• Tyyppi: Hydraulinen takapää

• Kara-akselin liike: 95 mm

• Käsin säädettävä runkoasento: 508 mm

• Työntövoima-alue: 623–5027 N

Jäähdytysneste ja ilma

• Jäähdytysnesteen tilavuus: 114 L

• Ilman tarve: 113 l/min paineessa 6,9 bar

Sähkö

• Syöttöjännite (3-vaiheinen, korkea): 440 VAC

• Täyskuormitusvirta (3-vaiheinen, korkea): 20 A

• Täyskuormavirta (3-vaihe, matala): 40 A

Konfigurointiohjeet

• C-akseli: Kyllä

• Y-akseli: Kyllä

• Käyttötyökalut: Kyllä

• Vastakara: Ei

Käyttötunnit: 4 500 h
