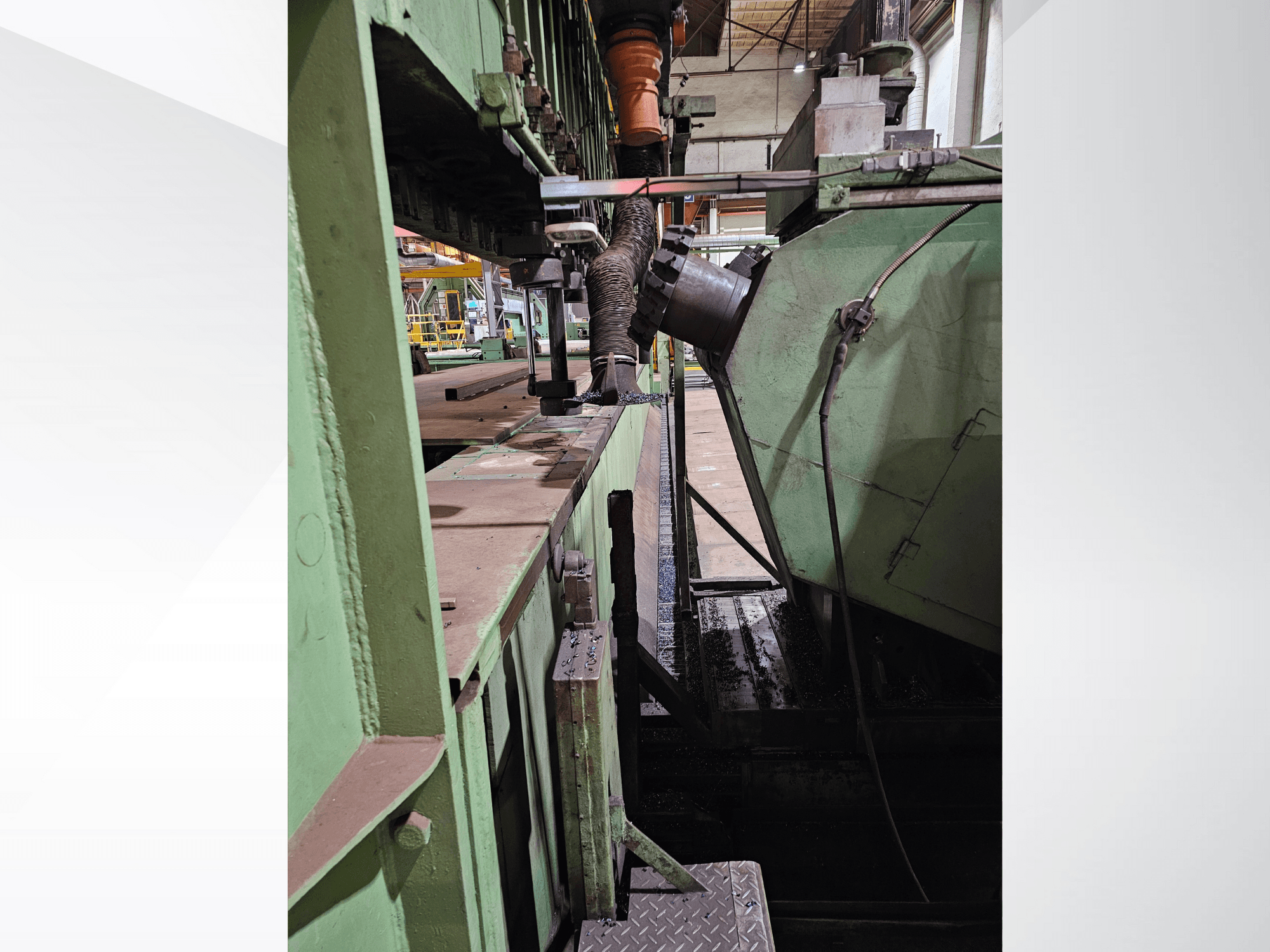

Tämä 3-akselinen GRABENERin yksipuolinen ohutlevyn reunajyrsin on valmistettu vuonna 1984. Siinä on tehokas 50 kW:n tasavirtamoottori, karan kierrosnopeus jopa 500 rpm ja maksimivääntömomentti 2 000 Nm. Koneella on laajat liikemahdollisuudet: 15 900 mm x-akselilla ja nopeat liikenopeudet jopa 8 000 mm/min. Ihanteellinen tarkkuusjyrsintään +/-45°:n kääntöalueella. Ota yhteyttä saadaksesi lisätietoja tästä koneesta.
Yleiskatsaus
- merkki: GRABENER
- vuosi: 1984
- MALLI: Single-sided sheet metal edge milling machine
- sovelluksen tyyppi: Muut ohutlevykoneet
- Sijainti: Saksa
- koneen tyyppi: Levyjen työstökone
Tekniset tiedot - GRABENER Single-sided sheet metal edge milling machine
Mitat
- Koneen paino: 23000 kg
Liike
- Akselien määrä: 3
- X-akselin liike: 15900 mm
- Y-akselin liike: 500 mm
- Z-akselin liike: 790 mm
Lisäinformaatio
Jyrsinkaran kääntöalue: ±45°.
Kara ja työkalut
Jyrsinkaran käyttövoima (tasavirtamoottori): 50 kW
Karan halkaisija etulaakerin kohdalla: 160 mm
Sisäinen työkalunpidin: ISO 50 (DIN 2079)
Ulkoinen työkalunpidin: ISO 60
Työkalun kiinnitys: manuaalinen M24-kierretangon avulla.
Nopeudet ja vääntömomentti
Karan kierrosnopeudet: portaattomasti säädettävissä, 2 aluetta, 50-500 r/min.
Alue 1: 50-250 rpm
Alue 2: 100-500 rpm
Vaiheen lisäys: 1:2
Jatkuva tehoalue: 160 rpm
Suurin karan vääntömomentti: 2 000 Nm
Karan suurin kääntönopeus: 2°/sek.
Syötöt
Jyrsintäsyöttö X: 40-4 000 mm/min (portaattomasti säädettävissä)
Pikajyrsintä X: 8 000 mm/min
Säätönopeus Y/Z: 20-500 mm/min (portaattomasti säädettävissä).
Pikajyrsintä Y/Z: 1 000 mm/min
Tarkkuus
Näytön/asennon tarkkuus (3 akselia): 0,1 mm
Sähköinen
Käyttöjännite: 380 V, 50 Hz
Ohjausjännite: 220 V
Etäisyydet ja mitat
Kiinnityspöytä sisäänvedettyyn, vaakasuoraan karan akseliin: 500 mm.
Poskituki (lattia) karan keskipisteeseen pystysuorassa keskiasennossa: 1 300 mm
Kiristyspöytä tukiohjaimen keskipisteeseen: 2 300 mm
Poski- ja tukiohjaimen pituus: 16 800 mm
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
