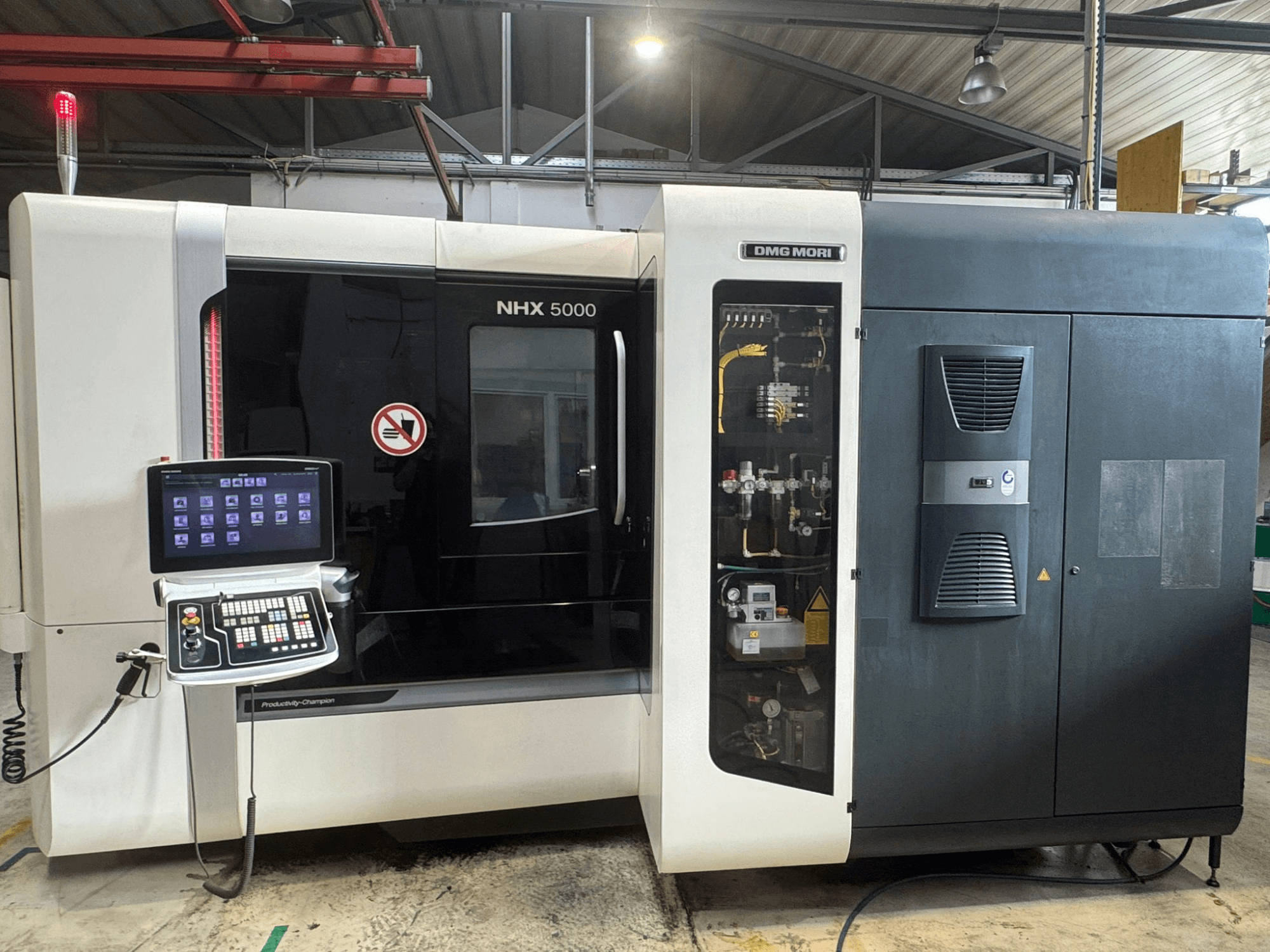

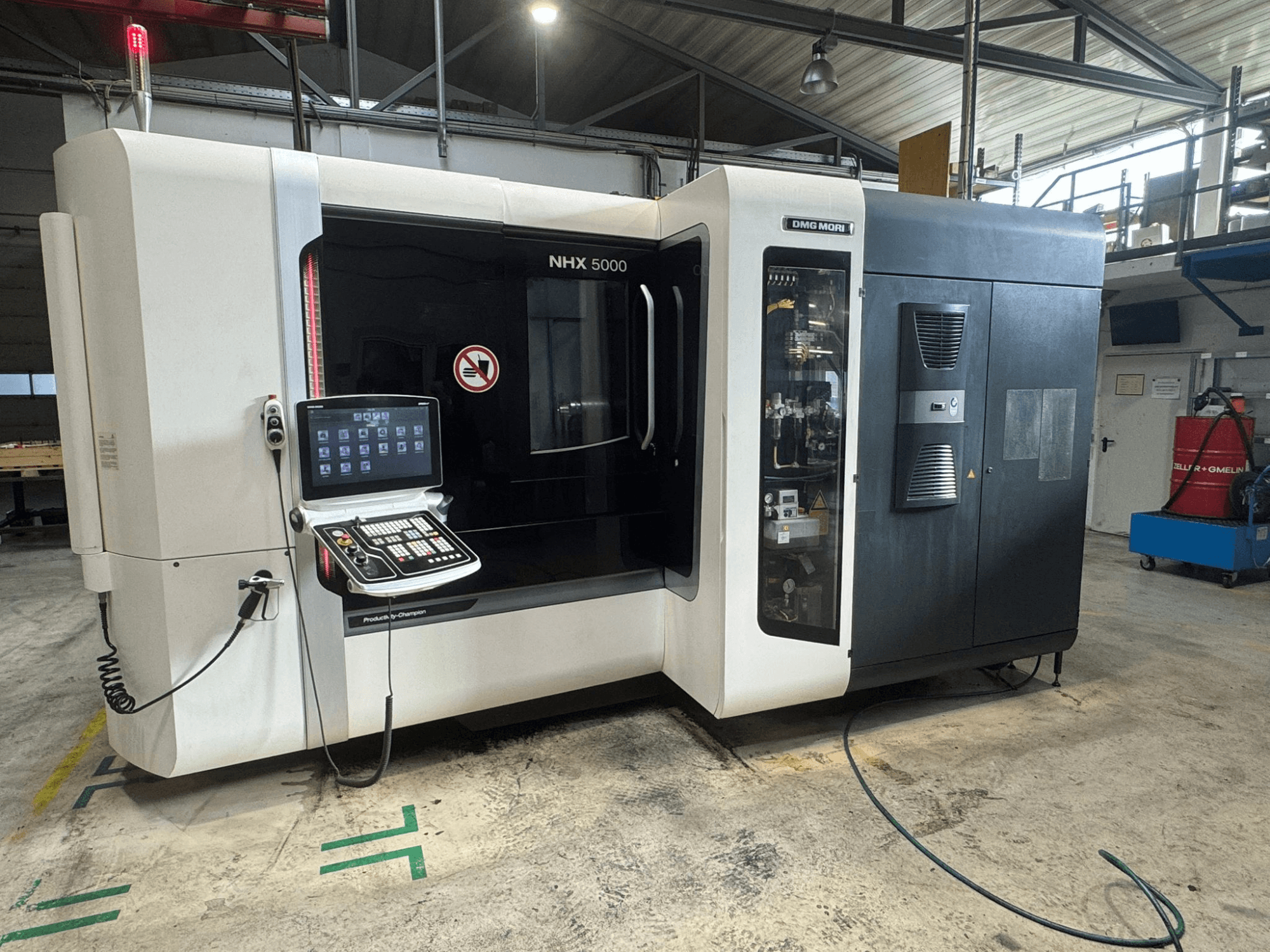

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

• Karan vääntömomentti: 111 Nm (jatkuva 85 Nm)

• Työkalunpidin: BT40

• Työkalukapasiteetti: 40 työkalua (lisävarusteena 60 työkalua)

• Pikaliike (X/Y/Z): 60 m/min

• Kiihtyvyys (X/Y/Z): 1G

• Lavakoko: 500 x 500 mm

• Lavojen lukumäärä: 2

• Automaattinen pyörivä kuormalavanvaihtaja: 2 asemaa

• NC-pöydän B-akseli: suoravetoinen, indeksointi 0,001°, maksiminopeus 100 rpm.

• Suurin kuormalavakuorma: vakiona 500 kg (lisävarusteena 700 kg).

• Suora asennonmittausjärjestelmä; lineaarinen asteikko vakiona

• Ohjausjärjestelmä: CELOS Siemens 840D sl, jossa 21,5" ERGOline-monikosketusnäyttö.

• Elektroninen käsipyörä: Siemens

• Jäähdytysneste karan valmistelun kautta jopa 70 baariin asti

• Renishaw-anturi OMP60

• Työkalun rikkoutumisen tunnistusjärjestelmä

• Koneen tilan merkkivalo

• Vesi-glykoli-karan jäähdytysyksikkö

• Sovelluksen virityssykli (ATC)

• Koneen sänky: 3-pistetuki

• Virtaliitäntä: L1 L2 L3 N PE

• Liitetty kuorma: 46 kVA

• Suurin tulovirta: 67 A

• Sulakesuojaus: 125 A

• Oikosulkuvirta: 1,25 kA

• Suurin syöttöjännite: 4,0 kV

• Syöttöjännite: 400 V ±10 %

• Taajuus: 50 Hz

• Ohjausjännite: AC 230 V / DC 24 V

• Käyttöaika: 27,715 h

• Karan käyttötunnit: 15,208 h

Lisävarusteet

• Knoll KF110/700

• Knoll Flow Monitor

• Korkeapaineinen jäähdytysnestejärjestelmä

• 2x puristustornit (250 x 250 x 650 mm) TRIAG sis. lisävarusteet.

• 95x työkalunpitimet HSK63 (erilaiset kiinnityslaitteet)
