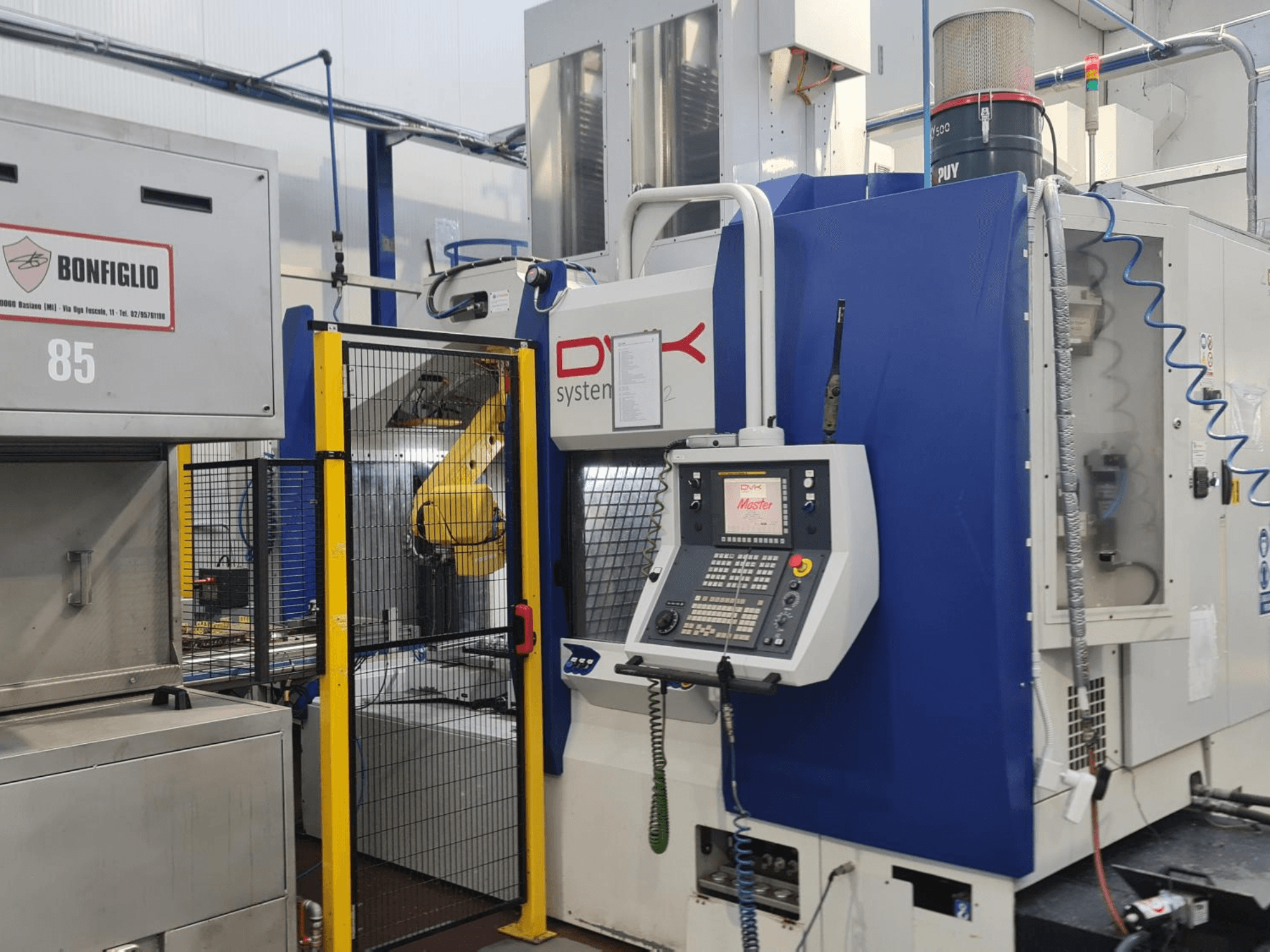

DVK - System Master IT-MIL-OTH-2020-00001

• CNC-ohjaus: FANUC CNC, jossa on 10,4 tuuman värinäyttöinen käyttöpaneeli, PLC, Ethernet-liitettävyys ja koneelle räätälöity ohjelmisto

• CE-sertifioitu

• Työskentelyalue:

  • Kaksisuuntaisesti pyörivät kiinnityspuristimen akselit: A-akseli 360° jatkuvasti, B-akseli 360° jatkuvasti

• Kara:

  • Tyyppi: OMLAT-sähkökara

  • Vääntömomentti: 80 Nm

  • Työkaluliitin: HSK-A63

• Työkalumagasiini/ATC:

  • Automaattinen työkalunvaihtaja

  • Työkalun suurin halkaisija: 70 mm (150 mm, kun viereiset paikat ovat vapaana)

  • Satunnainen työkalun valinta

• Kiinnitysjärjestelmä:

  • Itsekeskittyvä, kaksisuuntaisesti pyörivä hydraulinen ruuvipuristin

  • Leukojen liike: 50 mm

  • Kiristysvoima: 5 000–30 000 N

• Jäähdytys, voitelu ja huolto:

  • Nestejäähdytteinen kara

  • Keskitetty automaattinen rasvavoitelu

  • Pneumaattinen järjestelmä

  • Hydraulijärjestelmä

  • Ilma-vesi-lämmönvaihdin

  • Koneen paineistusjärjestelmä

• Koneen tiedot:

  • Asennettu teho: 55 kW

  • Syöttöjännite: 400 V / 50 Hz

Lisävarusteet

• Robotti-automatisointi:

  • FANUC M20iA/20M antropomorfinen robotti, 6 akselia, 20 kg:n kantavuus

  • Schunk PGN125 kaksileukainen tarttuja

• Lava-järjestelmä:

  • Kaksi pystysuoraa kuormalavavarastoa

  • Lavan koko: 480 × 300 mm

  • 54 palettipaikkaa per varasto (vakio)

• Lastut/jäähdytysneste ja poisto:

  • Sisäinen jäähdytysneste karin läpi

  • 60 µm:n patruunasuodatin

  • MAHLE:n itsepuhdistuva 60 µm:n suodatin

  • Sateenmuotoinen työtilan pesujärjestelmä

  • Lastunkuljetin vetoketjulla ja rotofilterillä

  • Jäähdytysnesteen jäähdytin

  • Öljysumun poistojärjestelmä

• Mittaus, valvonta ja tarkkuus:

  • Marposs 3D-radioanturi

  • Laser-työkalun esiasetlaite

  • Lämpökompensointi X-, Y- ja Z-akseleilla

  • Optiset mittakaavat X-, Y- ja Z-akseleilla

  • Työkalun käyttöiän seuranta

  • Laajennettu työkohdistusjärjestelmä (48 lisäsiirtymää)

  • Kaksi kameraa sisältävä koneellinen näköjärjestelmä

• Kiinnityksen parannus:

  • Paineohjattu hydraulinen kiinnitys

• Mukana toimitettavat lisälaitteet:

  • Bonfiglio MROTOS 8555 4 E LRSA -teollisuusosien pesukone, integroitu robotti

  • Automator ADP5090 -pistomerkintäjärjestelmä, jossa on AC500-ohjain, integroitu robottiin:

    • Merkintäalue: 50 × 90 mm

    • Pneumaattinen merkintäpää

    • Liitännät: Ethernet / USB / RS232 / RS485

    • Kosketusnäytöllinen AC500-ohjain

    • Merkintänopeus jopa 10 merkkiä sekunnissa

• Lisätietoja koneesta:

  • Kone on äskettäin käynyt valmistajan suorittamassa täydellisessä huollossa/kunnostuksessa.

  • Myös kara sisältyi valmistajan äskettäiseen huoltoon.

  • Konetta on aina käytetty alumiinin työstämiseen.

  • Kone ei ole tällä hetkellä tuotannossa valmistettavien osien tyypin muutoksen vuoksi.
