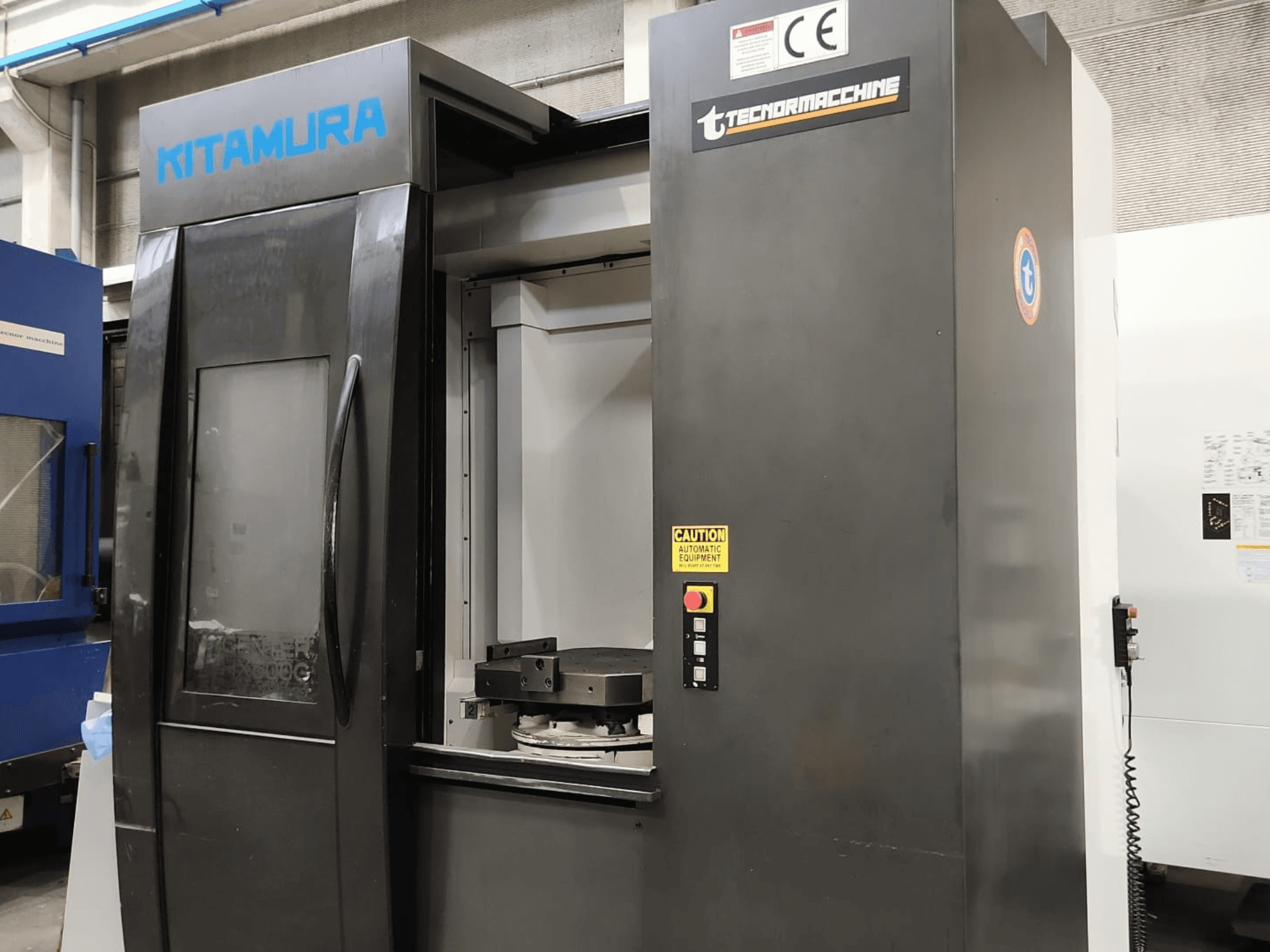

Kitamura - Mycenter HX500iGIT-MIL-KIT-2015-00001

• CNC-ohjain: Arumatik-Mi

• Paletin koko: 500 x 500 mm (19,7" x 19,7")

• Alustojen lukumäärä: 2

• Paletinvaihtoaika: 8,8 s

• Työkappaleen suurin halkaisija: Ø 800 mm (Ø 31,5")

• Työkappaleen enimmäiskorkeus: 1 100 mm (43,3")

• B-akselin liikealue: 0–360° (täysi 4. akseli, DD-moottorikäyttöinen)

• B-akselin pikasyöttö: 43 200 astetta/min (120 rpm)

• Pöydän pinnan ja karan keskiön välinen etäisyys: 50–850 mm (2,0"–33,5")

• Pöydän keskipisteen etäisyys karan kärkeen: 140–1 070 mm (5,5"–42,1")

• Käyttömenetelmä: Hammaspyöräveto, 4-vaiheinen

• Karan suurin vääntömomentti: 266,4 N·m (196,5 ft-lbs)

• Karan moottori: 22 kW (30 HP AC / 15 min) / 15 kW (20 HP AC / jatkuva)

• Pikasyöttönopeus (X/Y/Z): 60 m/min (2 362 ipm)

• Leikkaussyöttönopeus (X/Y/Z): 60 m/min (2 362 ipm)

• Työkalujen säilytyskapasiteetti: 50 työkalua (kiinteä säiliö, satunnainen kaksisuuntainen)

• Työkalunpitimen tyyppi: CT(BT) 40 / HSK-A63 valinnainen

• Työkalun enimmäishalkaisija: Ø 95 mm (3,7") / Ø 170 mm (6,7"), kun viereinen paikka on tyhjä

• Työkalun enimmäispituus: 600 mm (23,6")

• Työkalunvaihtoaika: 1,3 s

• Lastunvaihtoaika: vähintään 3,8 s

• Lineaariset asteikot: Tarkka optinen takaisinkytkentä X/Y/Z-akseleilla

• Kiertomittari: Suora, korkean resoluution (0,02 sekuntia) kiertoanturipalaute B-akselilla

• Lämpösiirtymän hallinta: Älykäs edistyksellinen ohjausjärjestelmä

• Jäähdytysnestesäiliön tilavuus: 700 litraa

• Tehontarve: 55 kVA, 200 V AC, 3-vaihe

• Ilmantarve: 0,5 MPa, 410 l/min (90 psi, 14 cfm)

Lisävarusteet

• Karan läpi kulkeva jäähdytysneste: 20 barin korkeapaineinen sisäinen jäähdytysjärjestelmä (RCM 20 bar)

• Lastunkuljetin: Kaavin-/kaksikerroksinen malli

• Työalueen työkalun anturi: Renishawin työkalun läsnäolon anturi/laser työalueen sisällä
