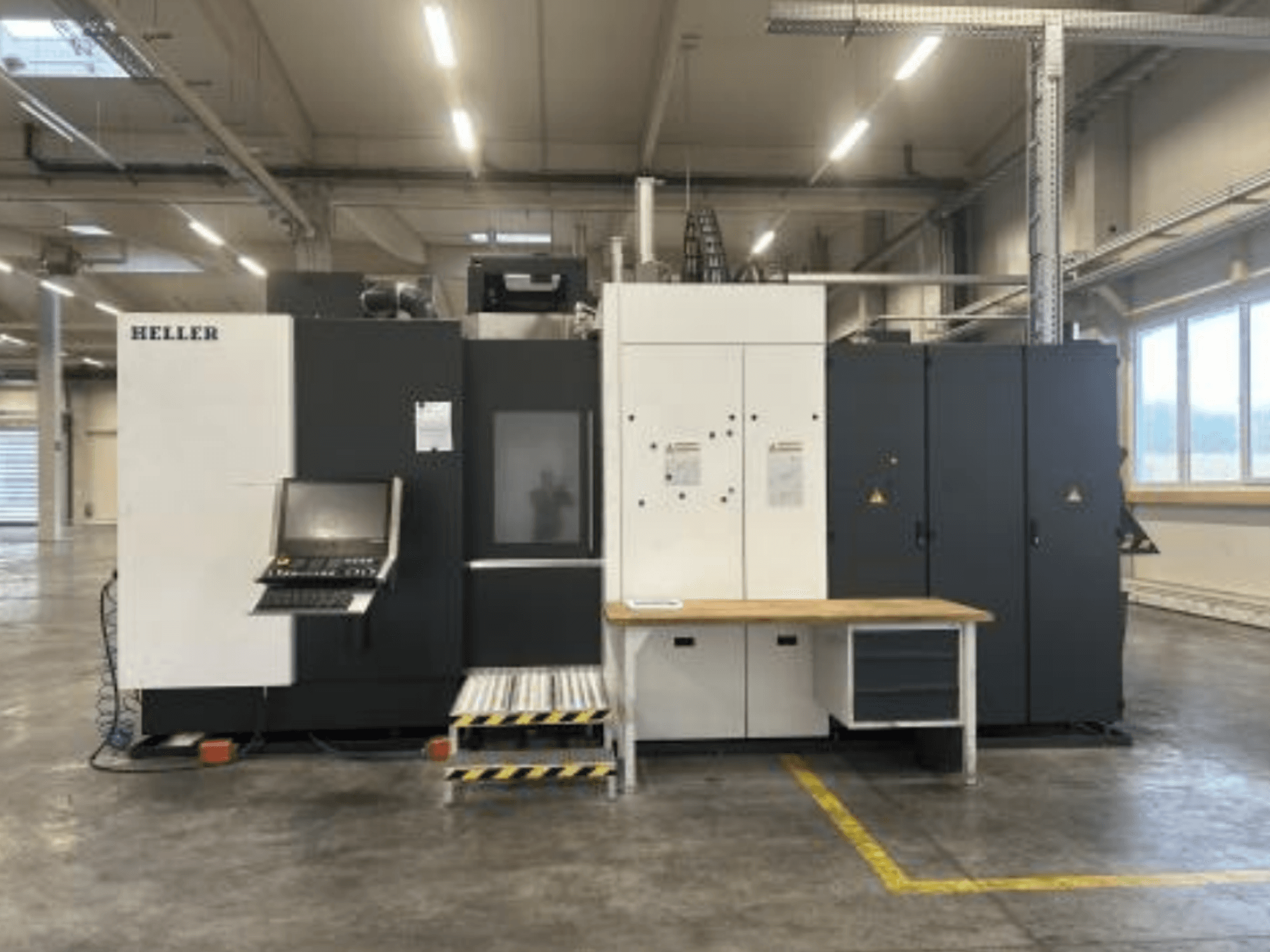

Tämä 4-akselinen HELLER H5000 -vaakakoneistuskeskus on valmistettu vuonna 2021. Sen työstöalue on 800 mm kaikilla akseleilla ja työkappaleen suurin halkaisija on 900 mm. Koneessa on HSK-A 100 -työkalukartio ja 100 paikan työkalumagasiini. Jos etsit korkealaatuisia työstömahdollisuuksia, harkitse myynnissä olevaa HELLER H5000 -konettamme. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: HELLER
- vuosi: 2021
- MALLI: H5000
- tuotantotunnit: 15000
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Itävalta
- koneen tyyppi: Vaakasuora työstökeskus
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - HELLER H5000
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: SINUMERIK 840D sl
Liike
- Akselit: 4
- X-akselin liike: 800 mm
- Y-akselin liike: 800 mm
- Z-akselin liike: 800 mm
Tekninen erittely
- Karanopeus: 10000 RPM
- Kartion koko: HSK 100
- Työkaluasemat: 100
Lisäinformaatio
- Koneiden lukumäärä: 2 kpl
- Ohjausyksikkö: Siemens SINUMERIK 840D -ratkaisusarja, jossa on 24 tuuman monikosketusnäytöllinen pääohjauspaneeli ja HELLER-käyttöliittymä
- Työskentelyalue (X/Y/Z-akselit): 800 / 800 / 800 mm
- Käyttöpaketti: POWER-paketti (vakiokäyttö akseleilla X/Y/Z)
- Pikaliike (X/Y/Z-akselit): 50 m/min
- Kiihtyvyys (X/Y/Z-akselit): 5 m/s²
- Syöttövoima X- ja Y-akseleilla (ED S3 -40 %): 15 000 N
- Syöttövoima Z-akselilla (ED S3 -40 %): 20 000 N
- Syöttöakselien servomoottorit: inkrementaalikooderit
- Lineaaristen akselien paikannustoleranssi (Tp): 0,005 mm
- Työstöyksikkö: PC 100 i Power -leikkausyksikkö (10 000 rpm, 45 kW, 360 Nm)
- Työkalun kartio: HSK-A 100 standardin DIN 69 893 mukaisesti
- Työkalumagasiini: 100 paikkaa, ketjutyyppinen (HSK-A 100), mukava käyttöpääte työkalun asennusasemalla
- Työkalun rikkoutumisen valvonta: nopea poran rikkoutumisen valvonta
- Törmäyksenvalvonta: Vahinkojen minimointivalvontajärjestelmä
- NC-kääntöpöytä (B-akseli): 360 000 x 0,001 asteen indeksointi, 25 rpm, 8 kaarisekunnin tarkkuus, 12 000 Nm maks. tangentiaalinen vääntömomentti, 18 000 Nm maks. kallistusmomentti
- Tason muunnos: CYCLE 800
- Työkappaleen asennusasema: Manuaalisesti käännettävä 4 x 90 astetta
- Työkappaleen kiinnitysliitäntä: 5-suuntainen Media-liitäntä, hydraulinen paine 200 bar, suhteellinen tekniikka
- Alustat: 2 erikoisalustaa peruskonessa (HELLER-piirros AP.205705), DIN-reikäkuvio
- Alustan mitat: 630 x 630 mm
- Työkappaleen suurin halkaisija: 900 mm
- Työkappaleen suurin korkeus: 1 000 mm
- Suurin kiinnityskuorma (alusta 1): 1 000 kg (yksipuolinen) / 1 400 kg (kaksipuolinen)
- Alustan vaihtoaika: 13 s (ilman hydraulista kiinnitystä) / 13,5 s (hydraulisen kiinnityksen kanssa)
- Jäähdytysneste- ja lastunkuljetin: kaavinvyökuljetin märkätyöstöön
- Jäähdytysjärjestelmät: Tarkkuusvesi-ilma-jäähdytysyksikkö (kompressori) A- ja B-akseleiden, karan ja ohjauskaapin suoravetoihin; jäähdytysnesteen lämpötilan säätöyksikkö
- Sumunpoisto: Emulsiopoistojärjestelmä
- Sähköliitäntä: 3~ 400 V / 50 Hz, nimellisvirta 65 A, oikosulkuvirta 9 kA
- Kokonaisliitäntäteho: n. 37 kVA (kone) + n. 14 kVA (VRF-jäähdytysyksikkö)
- Paineilman syöttöpaine: 5–6 bar
- Sallittu ympäristön lämpötila: 10–45 °C
- Käsiteltävä materiaali: alumiini (yksinomaan)
- Käyttötunnit: noin 12 000–15 000 tuntia (odottaa vahvistusta)
- Käyttötila: Tällä hetkellä asennettu/paikallaan ja virta päällä
Valinnainen konevarustus:
- Erikoiskiinnike: monikaraiset päät (HELLER-piirustus 00.882914 MAGNA)
- Työkalun mittaus: RENISHAW Radio Touch Probe RMP 60 vastaanottimella ja HELLER-mittausohjelmilla
- Jäähdytysnesteen suodatusyksikkö: KNOLL VRF 250 -tyhjiöpyörösuodatin, jossa on 50 barin korkeapaineinen sisäinen jäähdytysnesteen syöttö (IKZ), työalueen huuhtelu ja 1 200 litran säiliökapasiteetti
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
** Vakiotoimituslaajuus käsittää ainoastaan peruskoneen. Lisävarusteet ja oheislaitteet vahvistetaan nimenomaisesti vasta ostoprosessin aikana sitovin sopimuksin.
