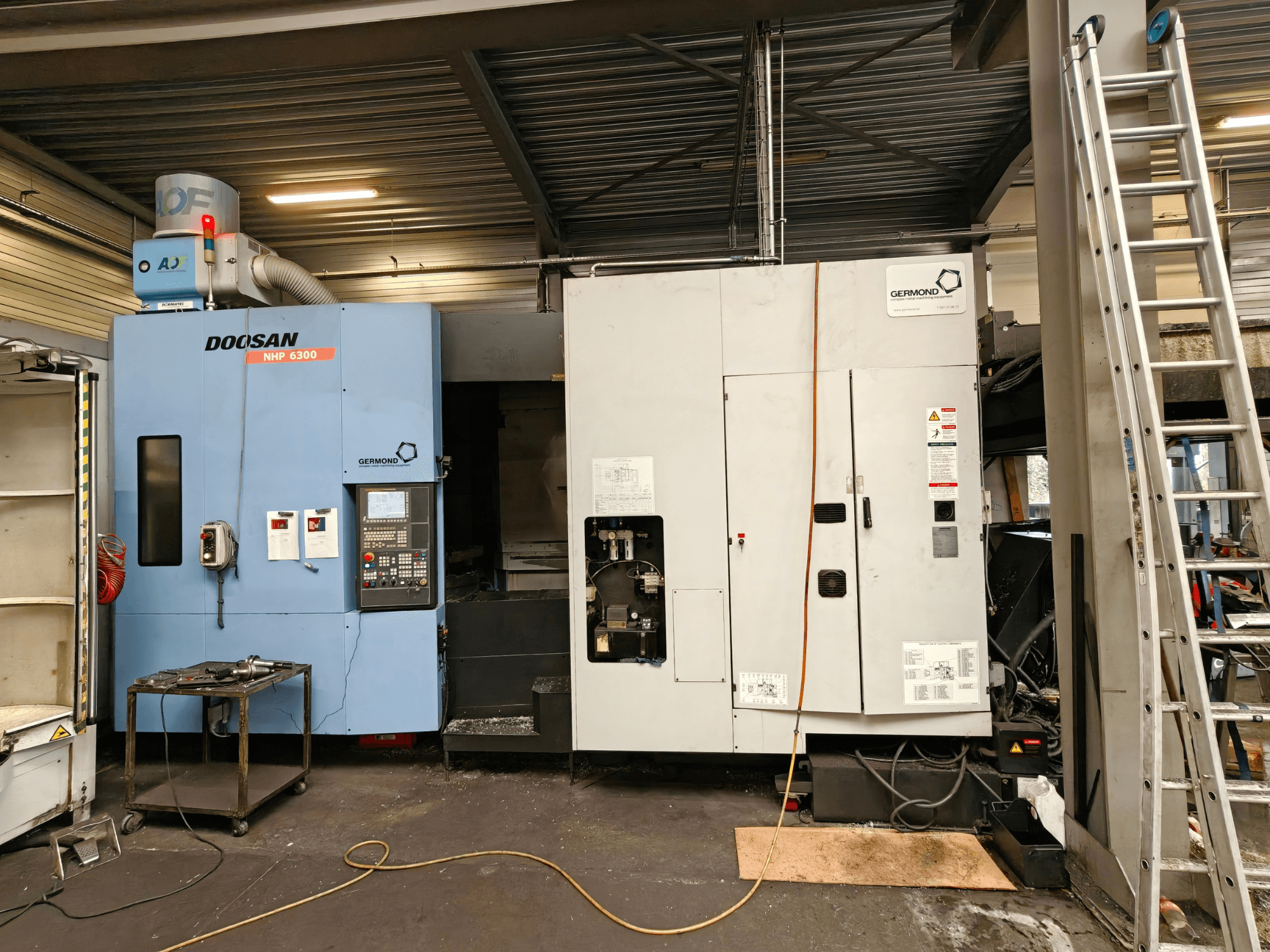

Tämä 4-akselinen DOOSAN NHP6300 on valmistettu vuonna 2014. Sen X-akselin liikealue on vaikuttavat 1 050 mm, Y-akselin 900 mm ja Z-akselin 1 000 mm. Koneen suurin palettikuorma on 1 500 kg ja työkalukapasiteetti 40 työkalua. Jos etsit korkealaatuisia työstöominaisuuksia, harkitse myynnissä olevaa DOOSAN NHP6300 -vaakatyöstökeskusta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: DOOSAN
- vuosi: 2014
- MALLI: NHP6300
- tuotantotunnit: 19865
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Belgia
- koneen tyyppi: Vaakasuora työstökeskus
- ohjausyksikön merkki: FANUC
Tekniset tiedot - DOOSAN NHP6300
Ohjausyksikkö
- Ohjausmerkki: FANUC
- Ohjausmalli: Series 31i-model B
Mitat
- Koneen korkeus: 3422 mm
- Koneen pituus: 3780 mm
- Koneen paino: 18000 kg
- Koneen leveys: 7297 mm
- Pöydän kuorma: 1500 kg
Liike
- Akselit: 4
- X-akselin liike: 1050 mm
- Y-akselin liike: 900 mm
- Z-akselin liike: 1000 mm
Tekninen erittely
- Maks. työkalun paino: 30 kg
- Karanopeus: 10000 RPM
- Kartion koko: ISO 50
- Työkaluasemat: 40
Lisäinformaatio
Etäisyys kuormalavan yläreunasta karan keskipisteeseen: 100–1 100 mm
Etäisyys paletin keskiöstä karan kärkeen: 75–975 mm
Paletti
Tyyppi: Indeksoiva (pyörivä)
Indeksointikulma: 1°
Koko: 630 × 630 mm
Enimmäiskuorma: 1 500 kg
Kiinnityskuvio: 24 × M16 × P2,0 {5–18H8}
Työkappaleen enimmäiskoko (Ø × H): Ø1 050 × 1 350 mm
Kara
Nopeus: 10 000 rpm (vaihtoehdot: 6 000 / 15 000 rpm)
Kartio: ISO 50 (7/24-kartio)
Suurin vääntömomentti: 489 Nm (vaihtoehdot: 599,8 / 350 Nm)
Syöttönopeudet
Pikaliike (X/Y/Z): 60 / 60 / 60 m/min
Suurin leikkaussyöttö: 30 000 mm/min
Automaattinen palettinvaihtaja (APC)
Palettien lukumäärä: 2
Tyyppi: Pyörivä shuttle
Vaihtoaika: 12 s
Käyttö: Servomoottori
Automaattinen työkalunvaihtaja (ATC)
Työkaluliitäntä: BT / CT / DIN (HSK valinnainen)
Magasiinityyppi: Ketju
Vakiokapasiteetti: 40 työkalua (lisävarusteet: 60 / 90 / 120 / 150)
Matriisivaraston kapasiteetti: 196 / 256 / 316 / 376 työkalua
Työkalun suurin halkaisija: Ø130 mm (Ø125 mm, huomioitavaa)
Työkalun suurin halkaisija, kun viereiset paikat ovat tyhjät: Ø320 mm
Työkalun enimmäispituus: 630 mm (HSK: 700 mm)
Työkalunvaihtoaika: 2,0 / 3,5 s
Työkappaleen vaihto: 5,0 / 6,5 s
Moottorin teho ja apulaitteet
Karan moottori: 25 / 30 kW (lisävarusteet: 22 / 30, 50 / 55 kW)
Paineilman syöttö: 0,54 MPa
Säiliöiden tilavuudet
Jäähdytysneste: 925 l
Voitelu: 7,2 l
Lisävarusteet
Fastems-automaatiojärjestelmä
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
