UNION - T105DE-MIL-UNI-1999-00001
Onko sinulla lisäkysymyksiä? Ota meihin yhteyttä!

Borja Garcia
+34 679 019 350
b.garcia@gindumac.com

- GINDUMAC
- Tuotteet
- Työstökoneet
- ➤ Käytetty UNION T105 -työstökeskus myytävänä | gindumac.com

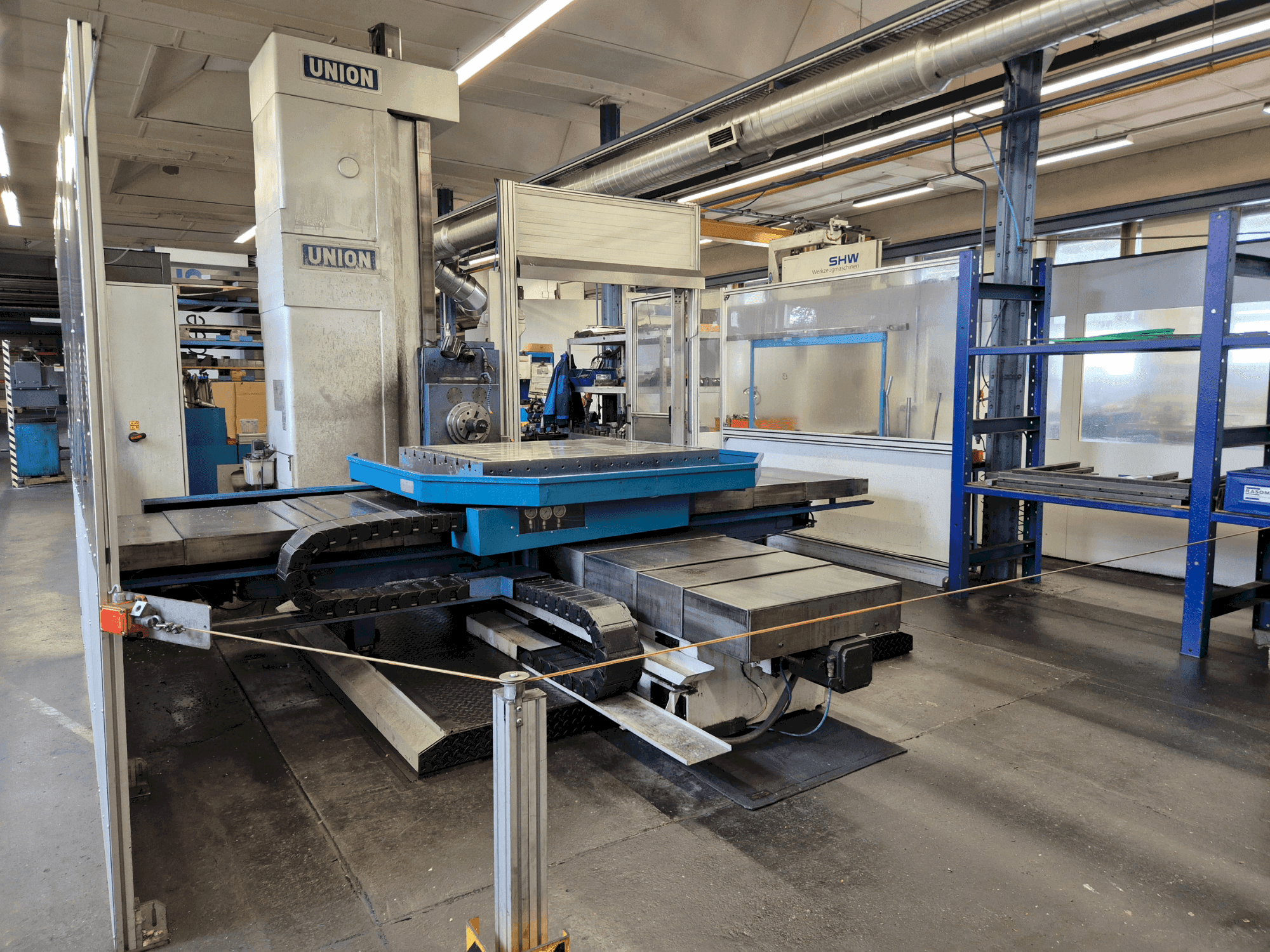

Tämä UNION T105 -vaakasuora työstökeskus on valmistettu vuonna 1999. Sen työalue on 1600 mm:n työstökorkeudella, 2000 mm:n leveydellä ja 1600 mm:n pöydän pitkittäisliikkeellä. Poran karan halkaisija on 105 mm, ja siinä on Heidenhain TNC 426 -ohjausjärjestelmä. Pöytä kääntyy 360° 1°:n nousulla. Harkitse tilaisuutta ostaa tämä UNION T105 -vaakasuora työstökeskus. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: UNION
- vuosi: 1999
- MALLI: T105
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora työstökeskus
- ohjausyksikön merkki: HEIDENHAIN
Tekniset tiedot - UNION T105
Ohjausjärjestelmä
- Merkki: HEIDENHAIN
- Malli: TNC 426
Päämoottori
- Akselin lukumäärä: 3
Liike
- X-AKSELI Liike: 1600 mm
- Y-AKSELI Liike: 2000 mm
- Z-AKSELI Liike: 1600 mm
Lisäinformaatio
- Tekniset koneen edut:
- - Poran karan liike w-akselilla: 710 mm
- - Kiinnityspinta: 1200 x 1500 mm
- - Kääntömahdollisuus: 360° / 1° kallistus
- - Paikannus- ja toistotarkkuus: +/- 0,025 mm
- - Neljän sivun työstö: mahdollista
- - Kone vielä käynnissä / Y-akseli (pystysuora liike) 1600 mm / W-akseli (porauskaran liike) 700 mm / Porauskaran keskipisteen alin asento pöydän keskipisteen yläpuolella 0 mm / maks. syöttövoima Y 16000 kN / maks. syöttövoima W 16000 kN / Syöttönopeus 2...4000 mm/min / Pikaliikenopeus Y 6 m/min / Pikaliikenopeus W 4 m/min / Porauskaran halkaisija 105 mm / Vaihteiden lukumäärä 2 / Nopeusalue I. Vaihdeporras min⁻¹5...630 / Nopeusalue II. Vaihdeporras min⁻¹631...2000 / Pääkäytön teho (S1-käyttö) 22 kW / maks. vääntömomentti karalla (S1-käyttö) 1327 Nm / max. Karan vääntömomentti (S6-käyttö, 60 % ED) 2000 Nm/ Tilantarve, P x L x K mm, katso asennuskaavio/ Nettopaino (yllä oleva versio) n. 17 200 kg/ Liitännät, sähkö: Kokonaisteho 63 kVa/ Etusulake A125/ Nimellisvirta A92/ Syöttöjohdon poikkileikkaus 50 mm²/ Käyttöjännite, kone/ohjauskaappi/pistorasiat 400/230V +6/-10 %/ Taajuus Hz50/ Ohjausjännite 24V ±10 %/ Ohjauskaapin valaistuksen ja pistorasian liitäntä A 10/ Koneen suojausluokka IP 54/ Ohjauskaapin suojausluokka IP 54/ Y-akseli (pystysuora liike) 1600 mm/ W-akseli (porauskaran liike) 700 mm/ Porauskaran keskipisteen alin asento pöydän keskipisteen yläpuolella 0 mm/ maks. syöttövoima Y 16000 kN/ max. Syöttövoima W 16000kN/ Syöttönopeus 2...4000 mm/min/ Pikaliikenopeus Y 6 m/min/ Pikaliikenopeus W 4 m/min/ Avarruskaran halkaisija 105mm/ Vaihteiden lukumäärä 2/ Nopeusalue I. Vaihdeporras min⁻¹5...630// Nopeusalue II. Vaihdeporras min⁻¹631...2000/ Pääkäytön teho (S1-käyttö) 22kW max./ Vääntömomentti karalla (S1-käyttö) 1327 Nm max./ Vääntömomentti karalla (S6-käyttö, 60 % ED) 2000 Nm
Koneen edut
Lisätieto
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
Borja Garcia
Maksuehdot
Ennakkomaksu
Omaisuuserien rahoitus
