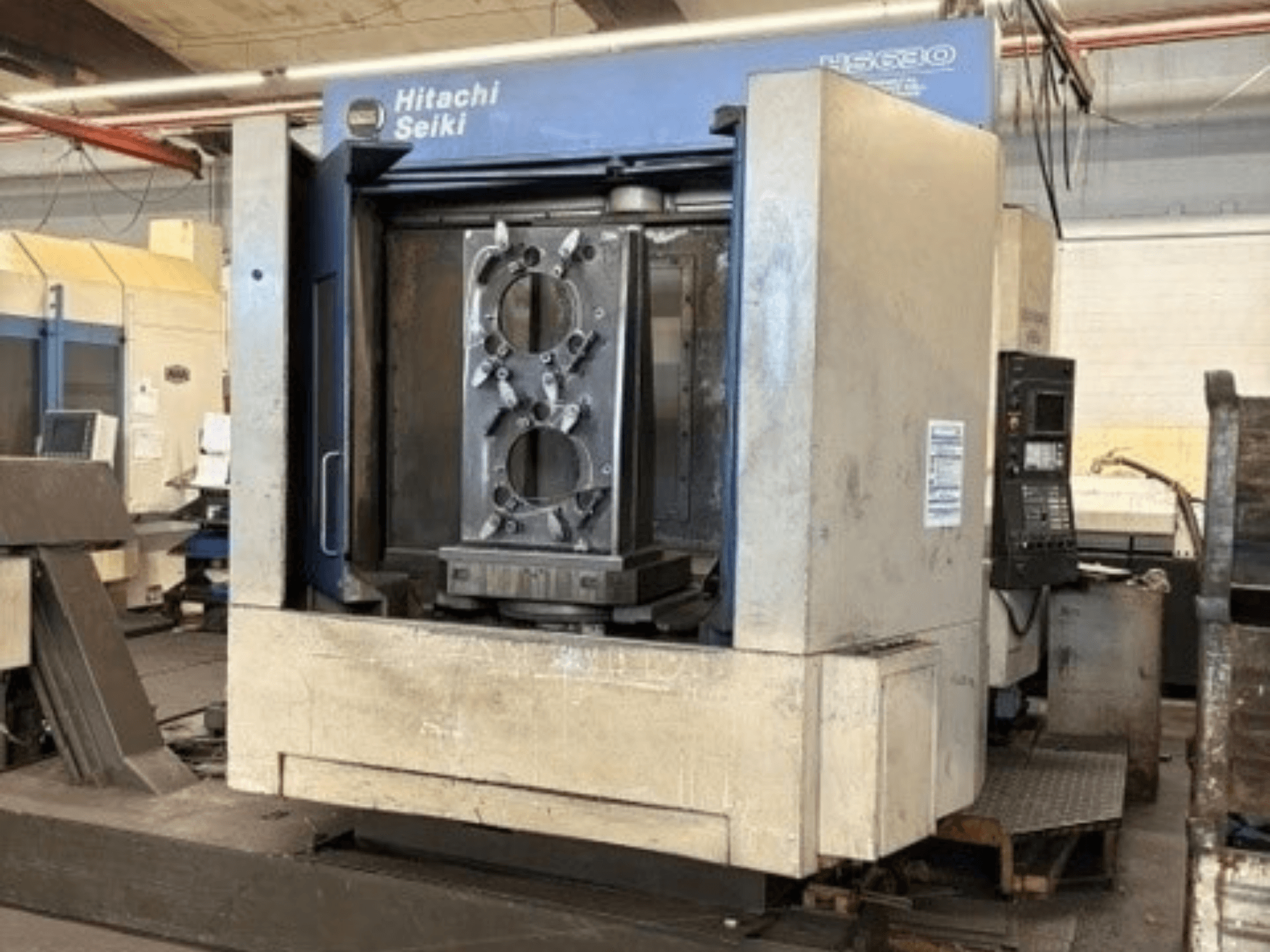

HITACHI SEIKI - HS630DE-MIL-HIT-2001-00001

- Viimeaikaiset huoltotoimenpiteet / päivitykset: Varustettu uusilla lineaarijohteilla Y-akselilla, kunnostettu kuularuuvi uusilla laakereilla

- Ohjausjärjestelmä: Seikos Lambda / Fanuc-ohjaus

- Pöydän työalue: 630 x 630 mm

- Indeksointikulma: 1° (360°)

- Indeksointimenetelmä: Absoluutti, 3 asentoa

- Alustan kantavuus: enintään 1200 kg

- Etäisyys karan keskipisteestä pöydän pintaan: 100–900 mm

- Etäisyys karan kärjestä pöydän keskipisteeseen: 150–1000 mm

- Karankartio: NT50 / NT40

- Karin pyörimisnopeus: 1,0–6000 rpm / 100–10 000 rpm (täysin automaattinen ja portaaton)

- Pienin askel: 0,001 mm

- Leikkaussyöttönopeus: 1–20 000 mm/min

- Pysäköintisyöttönopeus: 5000 mm/min

- Pikaliike: 45 000 mm/min

- Karamoottori (AC 50 % ED): 30/45 kW (40/30 HP)

- Hydraulimoottori: 2,2 kW (3 HP) - 4P

- Voitelumoottori: 17-2 (0,02)-2 W (HP)-P

- X-akselin käyttömoottori: FANUC MALLI α30

- Y-akselin käyttömoottori: FANUC-malli α40F

- Z-akselin käyttömoottori: FANUC-malli α30

- Pöydän indeksointimoottori: 1,0 kW (1,4 HP)

- Karanjäähdytysmoottori: 0,4 kW (0,5 HP) – 4P

- ATC-työkalujen kapasiteetti: 40 kpl (valinnaisesti 60 / 90 / 120 työkalua)

- Työkalun suurin halkaisija: Ø 125 mm

- Työkalun enimmäispituus: 500 mm

- Työkalun enimmäispaino: 25 kg

- Työkalunvalintamenetelmä: Mikä tahansa / kaksisuuntainen 2- ja 4-numeroisen T-sanan avulla

- APC-vaihtomenetelmä: Kiertotyyppi

- Koneen paino: 15 000 kg (33 000 lbs)

- Työkalun varren standardi: BT50

- Työkalun varren pyörimistoleranssi: enintään 0,025 mm (asennot A ja B)

- Työkalun varren kohtisuoruus: 0,015/100 mm suhteessa tasoon A
