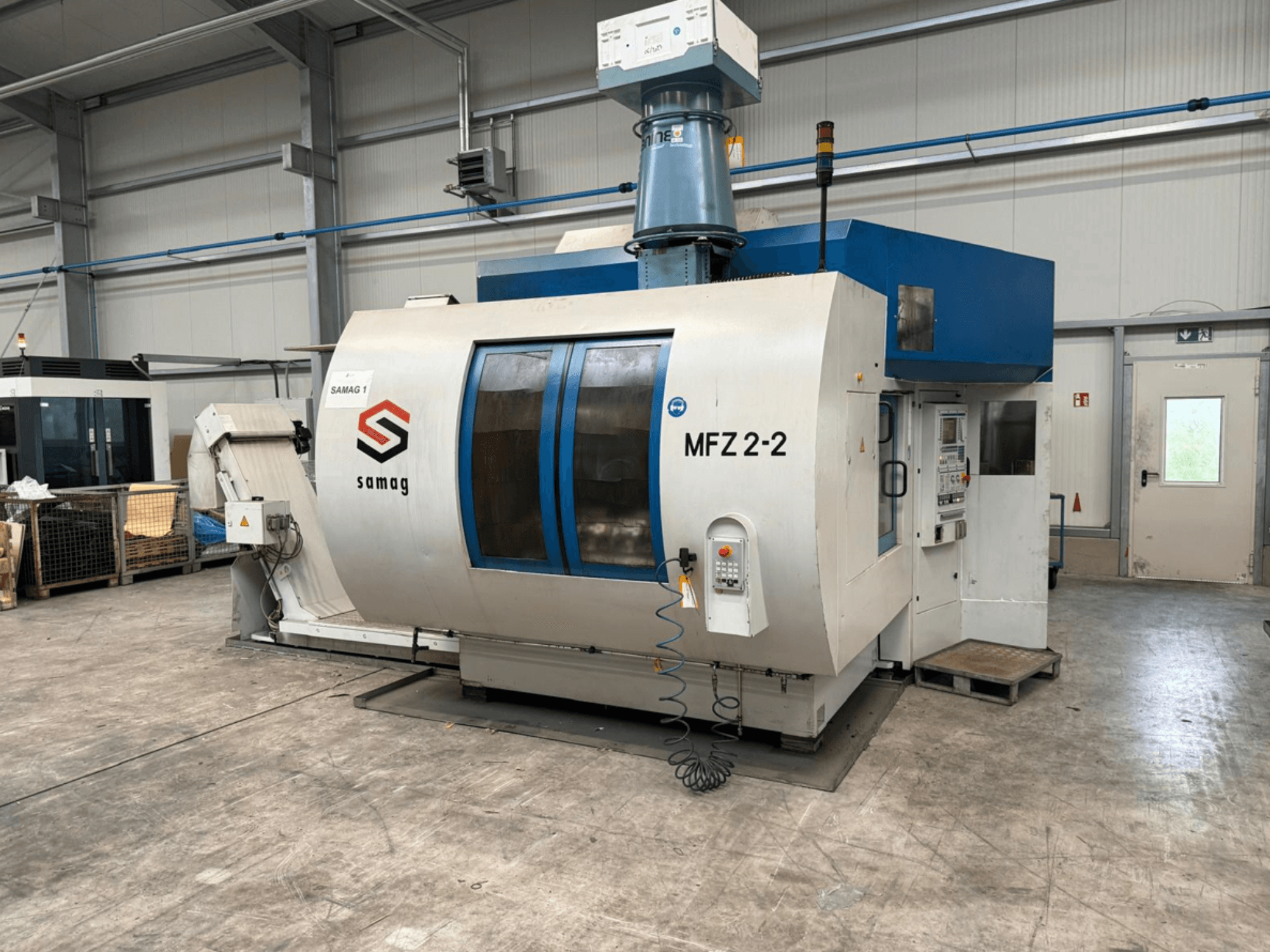

SAMAG - MFZ 2-2DE-MIL-SAM-2007-00001

• Työkalujen säilytys

  • Tyyppi: Työkalutyyppi: Decagon

  • Säilytyspaikkojen määrä: 100 (2x50)

  • Kasettien määrä: 10

  • Kasettien paikat: 10

  • Kasettiväli: 90 mm

  • Kasettien enimmäisnopeus: 8,3 min.

  • Viiveaika kasettien enimmäisnopeudesta pysähtymiseen: 300 ms.

  • Työkalun maksimikuormitusmassa: 280 kg

  • Työkalun maksimipaino/muovipainopakkaus: 6 kg.

  • Työkalun enimmäispaino/teräksinen holkki: 8 kg.

  • Max. työkalun halkaisija vapailla vierekkäisillä paikoilla: 160 mm

  • Pyörimisakseli: 10x36

  • Vaihtoaika lähimmästä kasetista (vasen/oikea): 1.5 s

  • Työkalun vaihto karalla, keskimääräinen lastu lastulta (VDI 2852), ilman pyörän pyörimistä: 4.5 s

• Akselit ja liikeradat

  • Kuljetusreitit

    • Y-akselin (pystysuora) työstötahti: 500 mm

    • Y-akselin (pystysuora) kokonaisisku sis. työkalunvaihdon: 775 mm

  • Akselikiihtyvyys X/Y: 0,6 xg / 0,8 xg.

• Pääkaran käyttö

  • Karayksikkö: GMN:n suurtaajuuskara HCS 220-16000/28

  • Karaväli: 450 mm

  • Holkin halkaisija: 220 mm

  • Paino: 110 kg

  • Käyttömoottori: MOOTTORI: 1FE1 083-4WN11-1BA2

  • Vääntömomentti (S1): 65 Nm

  • Vääntömomentti (S2): 74 Nm

• Työkappaleen kannatinyksikkö

  • W-akselin kääntöyksikkö

    • Kääntöaika 180°: 4.5 s

    • Etulevyn/vastalaakerin halkaisija: 500/345 mm.

    • Käyttö-/vastalaakerinopeus (max.): 15/20 min

    • Massan hitausmomentti: 140 kgm².

    • Sallittu kallistusmomentti: 8 000 Nm

    • Veto-/vastalaakerin sallittu tangentiaalinen momentti: 10 000/5 000 Nm

    • Hirth-vaihteiston lukitusvoima 100 baarin paineella/vastalaakeri: 190/175 kN

  • Työkappaleen pidike A1/A2-akseli

    • Lastuamiskulma: 3

    • Kääntöaika 180°: 3.5 s

    • Etulevyn/vastalaakerin halkaisija: 345 mm

    • Nopeus (max.): 1,5 mm: 20 min

    • Massan hitausmomentti: 20 kgm

    • Sallittu kallistusmomentti: 3 000 Nm

    • Sallittu tangentiaalinen vääntömomentti veto/vastalaakeri: 5 000 Nm

• Verkkojännite: 400 V

• Taajuus: 50 Hz

• Ohjausjännite: DC 24 V

Lisävarusteet

• Jäähdytysvoitelujärjestelmä (kaavinhihnakuljetin)

  • Mitat (L x S x K): 2885 x 1095 x 1830 mm.

  • Purkauskorkeus: 1020 mm

  • Aukkoseula: 500 μm

  • Täyttötilavuus: 100 l

  • Jätevesipumppu: 380 l/min 1,6 baarin paineella

• Keskusjäähdytysyksikkö

  • Tyyppi: DK 160-V/SO

  • Jäähdytysteho: 1900 W

  • Min./Max. ympäristön lämpötila: 10/40 °C

  • Veden ulostulon maksimilämpötila: 20 °C

  • Kondenssilämpötila: 40 °C

  • Kylmäaine: R134a, 2 kg

  • Kytketty sähköteho: 5,1 kW

• Puhdasvesisäiliö (tyhjä): 930 kg

• Lastukuljetin (tyhjä): 450 kg
