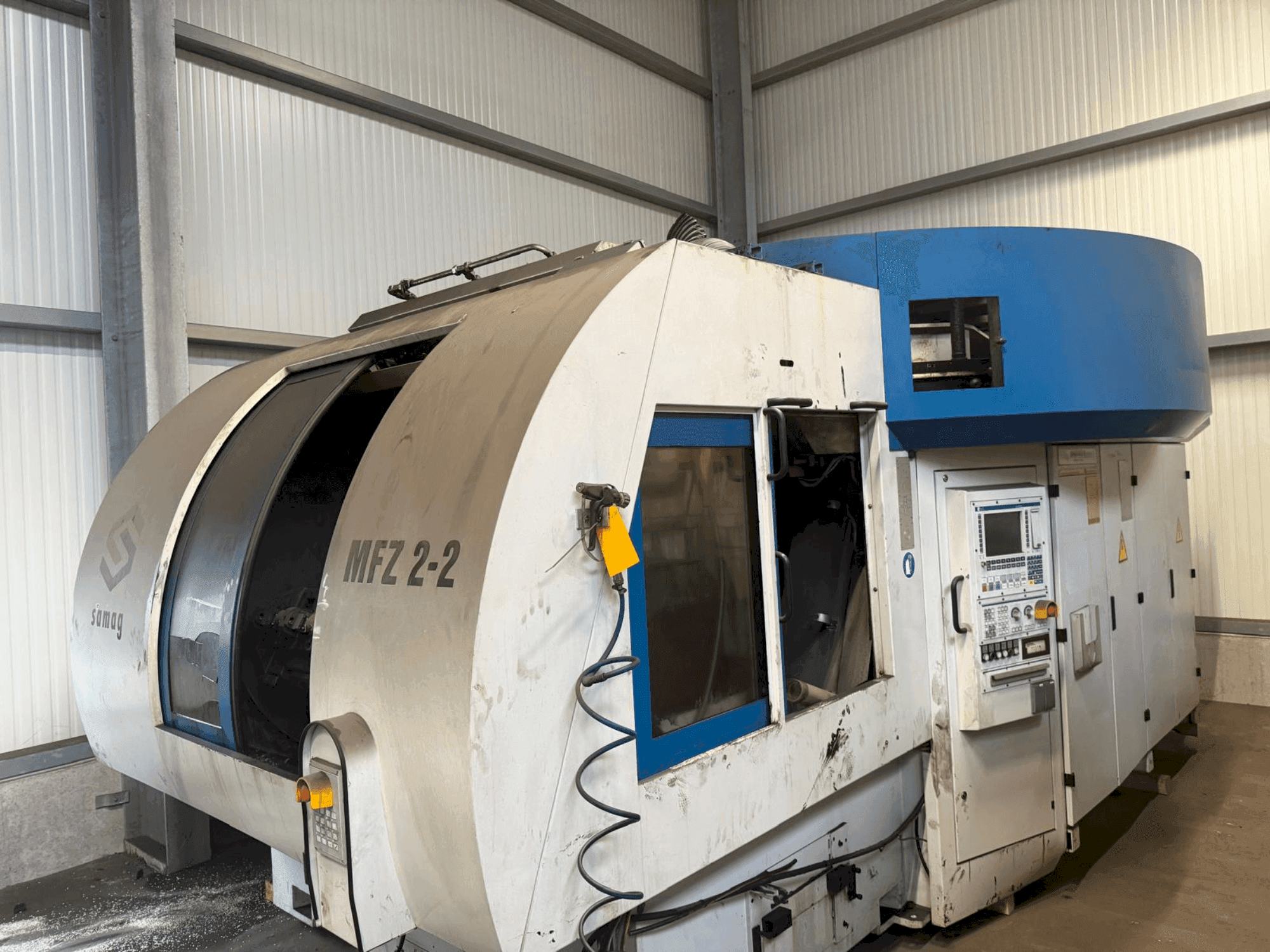

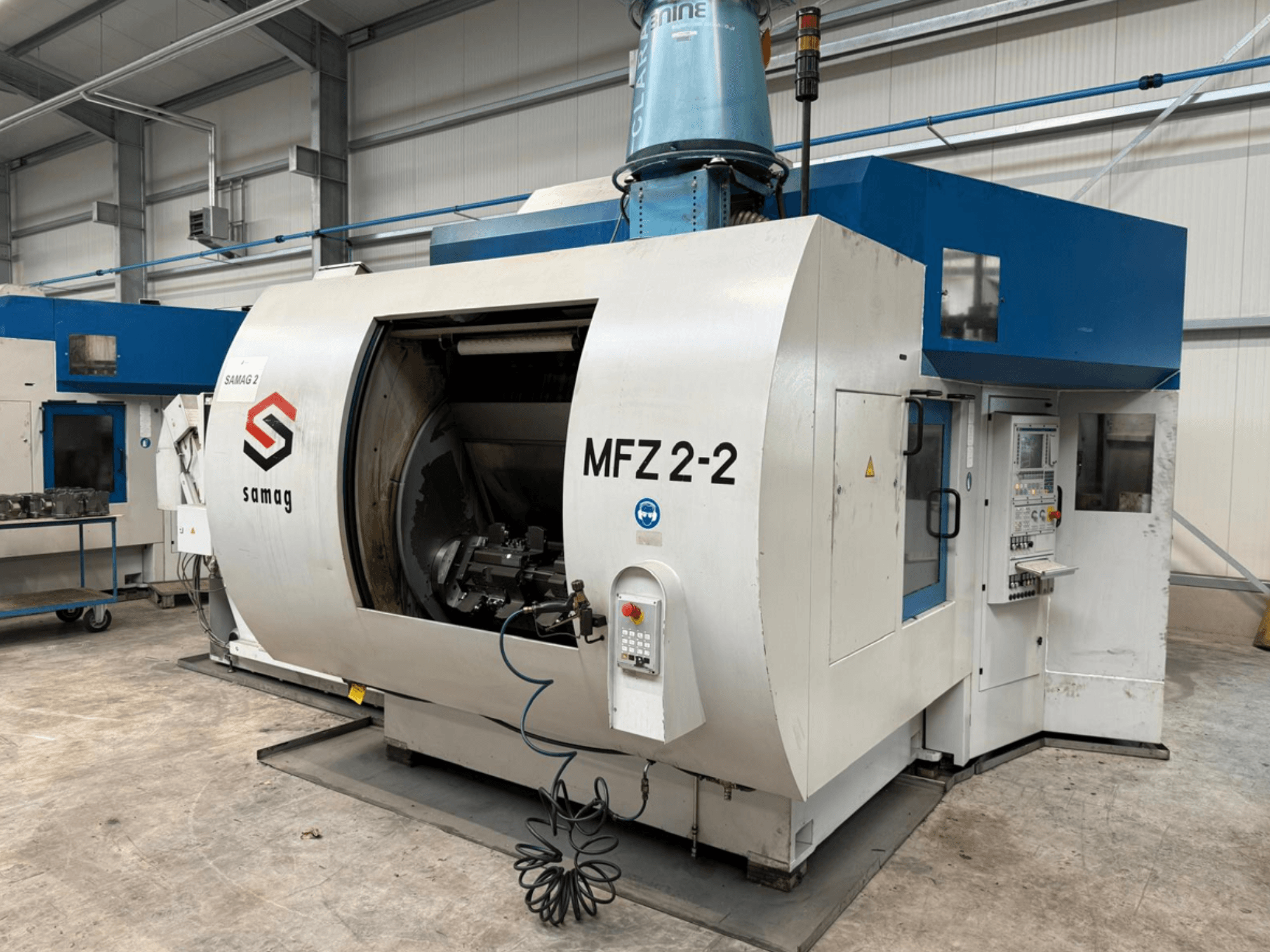

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Työkalujen säilytys

  • Tyyppi: Tyyppi: Decagon

  • Säilytyspaikkojen määrä: 100 (2x50)

  • Kasettien määrä: 10

  • Kasettien paikat: 10

  • Kasettiväli: 90 mm

  • Kasettien enimmäisnopeus: 8,3 min.

  • Viiveaika kasettien enimmäisnopeudesta pysähtymiseen: 300 ms.

  • Työkalun maksimikuormitusmassa: 280 kg

  • Työkalun maksimipaino (muovinen hylsy): 6 kg

  • Työkalun maksimipaino (teräsholkki): 8 kg

  • Max. työkalun halkaisija vapailla vierekkäisillä paikoilla: 160 mm

  • Pyörimisakseli: 10x36

  • Vaihtoaika lähimmästä kasetista (vasen/oikea): 1.5 s

  • Työkalun vaihto karalla (avg. lastu lastulta ilman pyörän pyörimistä, VDI 2852): 4.5 s

• Akselit ja liikeradat

  • Kuljetusreitit: Y (pystysuora) työtahti 500 mm; Y (pystysuora) kokonaistahti sis. työkalunvaihdon 775 mm.

  • Akselikiihtyvyys (X/Y): 0,6 xg, 0,8 xg.

• Pääkaran käyttö

  • Karayksikkö: GMN:n suurtaajuuskara HCS 220-16000/28

  • Karaväli: 450 mm

  • Holkin halkaisija: 220 mm

  • Karayksikön paino: 110 kg

  • Käyttömoottori: 1FE1 083-4WN11-1BA2

  • Vääntömomentti (S1): 65 Nm

  • Vääntömomentti (S2): 74 Nm

• Työkappaleen kannatinyksikkö (W-akselin kääntöyksikkö)

  • Kääntymisaika 180°: 4.5 s

  • Etulevyn/vastalaakerin halkaisija: 500/345 mm.

  • Käyttö-/vastalaakerinopeus (max.): 15/20 min

  • Massan hitausmomentti: 140 kgm².

  • Sallittu kallistusmomentti: 8000 Nm

  • Sallittu tangentiaalinen momentti (veto/vastalaakeri): 10 000/5 000 Nm

  • Hirth-vaihteiston lukitusvoima 100 baarin paineessa (veto/vastalaakeri): 190/175 kN

• Työkappaleen pidike A1/A2-akseli

  • Lastuamiskulma: 3

  • Kääntöaika 180°: 3.5 s

  • Etulevyn/vastalaakerin halkaisija: 345 mm

  • Nopeus (max.): 1,5 mm: 20 min

  • Massan hitausmomentti: 20 kgm

  • Sallittu kallistusmomentti: 3 000 Nm

  • Sallittu tangentiaalinen vääntömomentti (veto/vastalaakeri): 5 000 Nm

• Verkkojännite: 400 V

• Taajuus: 50 Hz

• Ohjausjännite: DC 24 V

• Nimellisteho: 72 kW

Lisävarusteet

• Jäähdytysvoitelujärjestelmä (lastunhallinta)

  • Tyyppi: tyyppi: Kaavinhihnakuljetin

  • Mitat (L x S x K): 2885 x 1095 x 1830 mm.

  • Purkauskorkeus: 1020 mm

  • Aukkoseula: 500 μm

  • Täyttötilavuus: 100 l

  • Jätevesipumppu: 380 l/min 1,6 baarin paineella

• Keskusjäähdytysyksikkö

  • Tyyppi: DK 160-V/SO

  • Jäähdytysteho: 1900 W

  • Min./Max. ympäristön lämpötila: 10/40 °C

  • Veden ulostulon maksimilämpötila: 20 °C

  • Kondenssilämpötila: 40 °C

  • Kylmäaine: R134a, 2 kg

  • Kytketty sähköteho: 5,1 kW

• Perifeeriset massat

  • Puhdasvesisäiliön massa (tyhjä): 930 kg

  • Lastukuljettimen massa (tyhjä): 450 kg

• Yksi teurastuskone (valinnainen)

• Puristustornin 3D-tiedot/CAD (mahdollisuus 3 puristukseen) (valinnainen).

• 2 vaihtotornia ja varaosapaketti (lisävaruste) (valinnainen)
