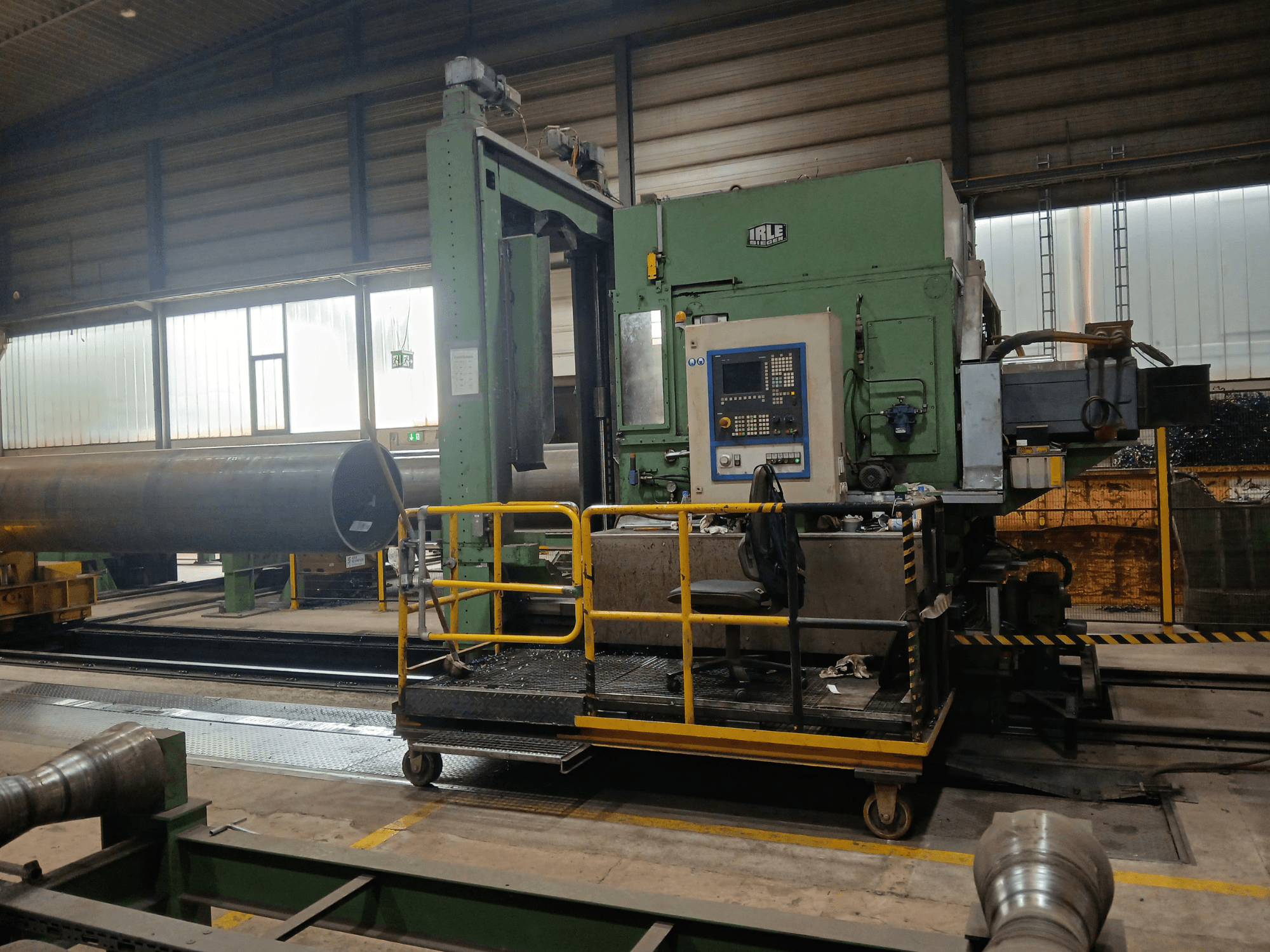

Vuonna 2004 valmistettu vaakasuora työstökeskus. Tämän IRLE IRD 1600 CNC -koneen suurin käsiteltävä putken halkaisija on 1 625 mm ja suurin putken pituus 13 200 mm. Se tukee enintään 70 mm:n putken seinämän paksuutta ja pystyy käsittelemään jopa 250 kN:n painoisia putkia. Jos etsit korkealaatuisia työstömahdollisuuksia, harkitse myynnissä olevaa IRLE IRD 1600 CNC-konettamme. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: IRLE
- vuosi: 2004
- MALLI: IRD 1600 CNC
- sovelluksen tyyppi: Jyrsintä
- Sijainti: Saksa
- koneen tyyppi: Vaakasuora työstökeskus
Tekniset tiedot - IRLE IRD 1600 CNC
Liike
- Akselit: 2
- X-akselin liike: 650 mm
- Z-akselin liike: 800 mm
Tekninen erittely
- Karan teho: 100 kW
- Karanopeus: 105 RPM
Lisäinformaatio
- Käsiteltävän putken suurin halkaisija: 1 625 mm
- Käsiteltävän putken pienin halkaisija: 406 mm
- Käsiteltävän putken enimmäispituus: 13 200 mm
- Käsiteltävän putken vähimmäispituus: 6 000 mm
- Putken seinämän vähimmäispaksuus: 12 mm
- Putken seinämän suurin paksuus (kopiointiprosessi): noin 40 mm
- Putken seinämän enimmäispaksuus (CNC-käsittely): 70 mm
- Tuettavan putken enimmäispaino: 250 kN
- Hallin lattian ja putken sisäänmenokohdan välinen korkeus: 800 mm
- Koneen kokonaispituus: noin 24 000 mm
- Koneen kokonaisleveys: noin 4 100 mm
- Kokonaiskorkeus lattiasta kiristyspuristimen yläreunaan: 5 000 mm
- Koneen kokonaispaino: noin 700 kN
- Käyttöjännite: 400 V, 3-vaihe, 50 Hz
- Ohjausjännite: 220 V DC / 50 Hz
- Nimelliskäyttövirta: 400 A
- Välipöytä - pöydän pituus: noin 3 950 mm
- Välialusta – alustan leveys: noin 1 800 mm
- Välipenkki – penkin korkeus (alusta mukaan lukien): noin 600 mm
- Välialusta – liikkumisnopeus perustuskiskoilla: 500–5 000 mm/min
- Välialusta – käyttömoottorin teho: 5,5 kW
- Kääntöpää – kiinnityslevyn nopeusalue: 7–105 min⁻¹
- Karapää – moottorin kierrosluvut: 300–4 500 min⁻¹
- Karapää – moottorin teho: 100 kW
- Karapää – moottorin teho (S1-käyttöjakso): 105 kW
- Kääntöpää – kiinnityslevyn suurin vääntömomentti (S1-käyttö): 33 000 Nm
- Kääntöpää – ominaisnopeus: 27 min⁻¹
- Kääntöpää – pääkaran halkaisija (etulaakerit): 300 mm
- Kiinnityslevy (X-akseli) - Kiinnityslevyn halkaisija: noin 1 950 mm
- Kiinnityslevy (X-akseli) – NC-työkalutuen liikealue: n. 650 mm
- Kiinnityslevy (X-akseli) – työkalutuen syöttönopeus (portaattomasti säädettävä): 0,5–1 500 mm/min
- Kiinnityslevy (X-akseli) – suurin saavutettava syöttövoima: 25 kN
- Syöttövaihteisto (Z-akseli) – karapään syöttöliike koneen alustalla: 800 mm
- Syöttövaihteisto (Z-akseli) – syöttönopeus (portaattomasti säädettävä AC-servomoottorin avulla): 0,5–200 mm/min
- Syöttövaihteisto (Z-akseli) – pikaliikkeen nopeus: 1 500 mm/min
- Syöttövaihteisto (Z-akseli) – syöttövoima: 30 kN
- Syöttövaihteisto (Z-akseli) – Syöttömoottorin vääntömomentti: 27 Nm
- Putken kiinnitystukipisteet – kiinnitysalue: 406–1 625 mm
- Putken kiinnitystukipisteet – putken painokapasiteetti tukipistettä kohti: 150 kN
- Putken kiinnitystukipisteet – säädettävä kiinnitysvoima: 10–200 kN
- Putken kiinnitystukipisteet – keskeltä liikkuvien kiinnityspalkkien suurin säätönopeus: 600 mm/min
*Emme vastaa mahdollisista virheistä ilmoituksessa, koneen tekniset tiedot tulee varmistaa edustajan kanssa.
