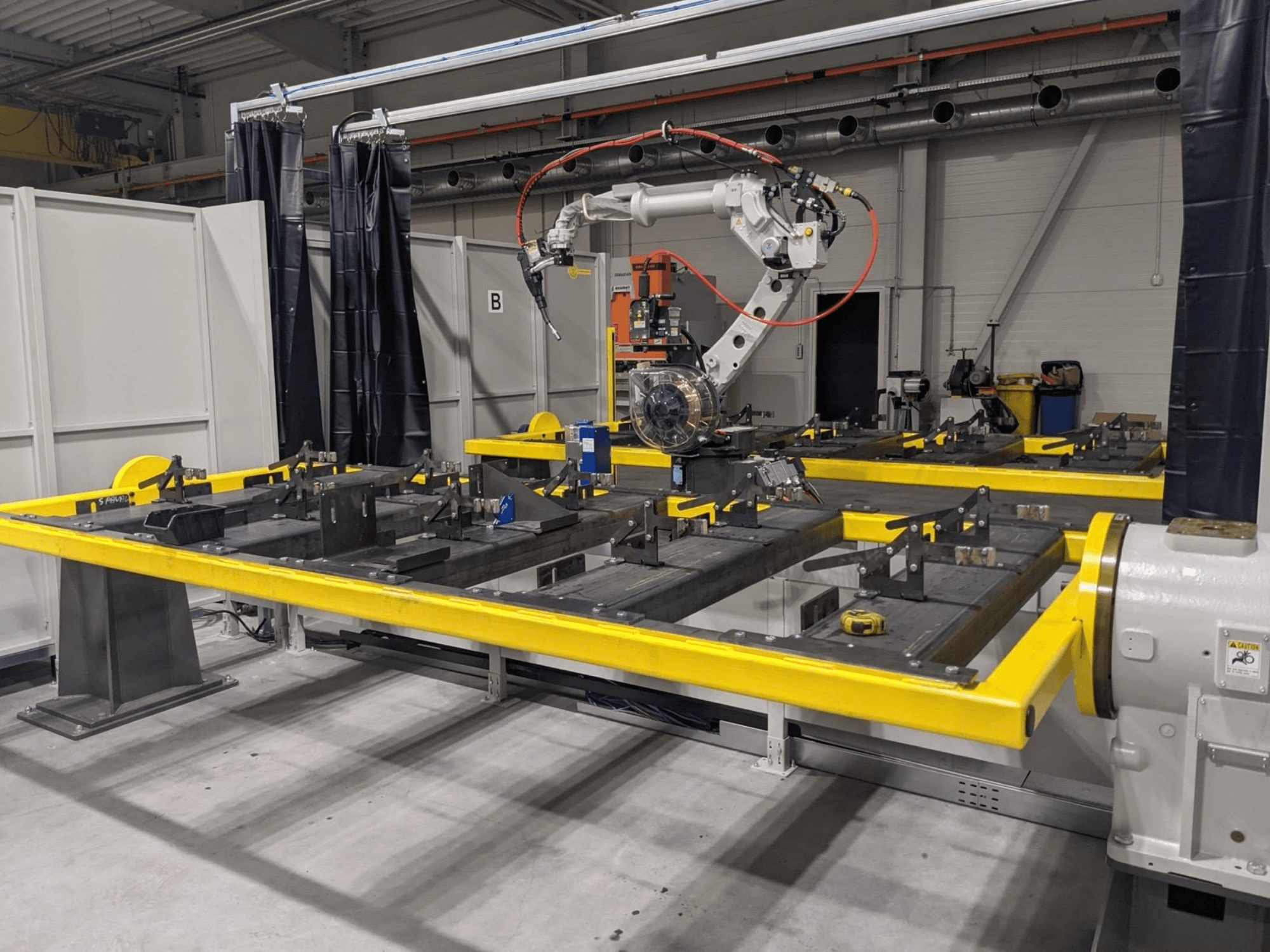

PANASONIC - TAWERS TM-2000WG3 Super Active WirePL-ROB-PAN-2021-00001

• Hitsausvirtalähde: 350 A

• Hitsausmenetelmät: SP-MAG / Pulse MAG (MIG valinnainen; TIG DC valinnainen)

• Toistettavuus: ±0,10 mm tai parempi

• Robotin suurin pikaliike: jopa 180 m/min

• Liikealueet: alusta ±170°; ylävarsi -90° – +165°; kyynärvarsi -80° – +210°; ranteen kierto ±270°

• Akselien suurimmat nopeudet: alusta 195°/s; olkavarsi 197°/s; kyynärvarsi 205°/s; ranne jopa 629°/s

• Langan syöttökyky: Super Active Wire

• Turvajärjestelmä: CE-vaatimusten mukainen

Lisävarusteet

• Güdel TMF-1 -lineaarirata (liikealue 2 000 mm; toistotarkkuus ±0,02 mm) moottorilla, servo-ohjauksella ja ratarakenteella

• 2 × Panasonicin servo-ohjattua kiertosijoitinta + sijoittimen servo-ohjausjärjestelmä

• 2 × työkappaleen kiinnityskehystä (noin 3 500 × 1 500 mm), jotka tarjoavat 2 hitsaus-/latausasemaa

• Super Active Wire -hitsauspoltin

• Lankavahvistinjärjestelmä

• Lankakelan teline / lankakasetti

• Polttimen jäähdytysyksikkö

• Polttimen puhdistusasema

• Kosketusanturi

• Kaarianturi

• Tehomuuntaja

• Robotin kaapelipaketti

• Robotin/asemointilaitteen tukirakenteet

• 2 × turvavaloverhoa ja täydellinen solun suojaus

• Ohjaus- ja integrointijärjestelmä

• Robotin ohjain / ohjauskaappi

Mukana olevat pääkomponentit

• Panasonic TM-2000WG3 -hitsausrobotti

• Panasonic 350 A -hitsausvirtalähde

• Robotin ohjain / ohjauskaappi

• Super Active Wire -hitsauspoltin

• Lankavahvistinjärjestelmä

• Lankakelan jalusta / lankakasetti

• Polttimen jäähdytysyksikkö

• Polttimen puhdistusasema

• Kosketusanturi

• Kaarianturi

• Tehomuuntaja

• Robotin kaapelipaketti

• 2 × Panasonic-kiertopositiointilaite

• Asemointilaitteen servohallintajärjestelmä

• 2 × työkappaleen kiinnityskehystä

• Güdel TMF-1 -lineaarikisko, 2 m

• Lineaarikiskon käyttö

• Lineaarikiskon servo-ohjaus

• Güdel-kiskorakenne

• 2 × turvavaloverhoa

• Robotin / asemointilaitteen tukirakenteet

• Koko solun suojaus

• CE-turvajärjestelmä

• Ohjaus- ja integrointijärjestelmä
