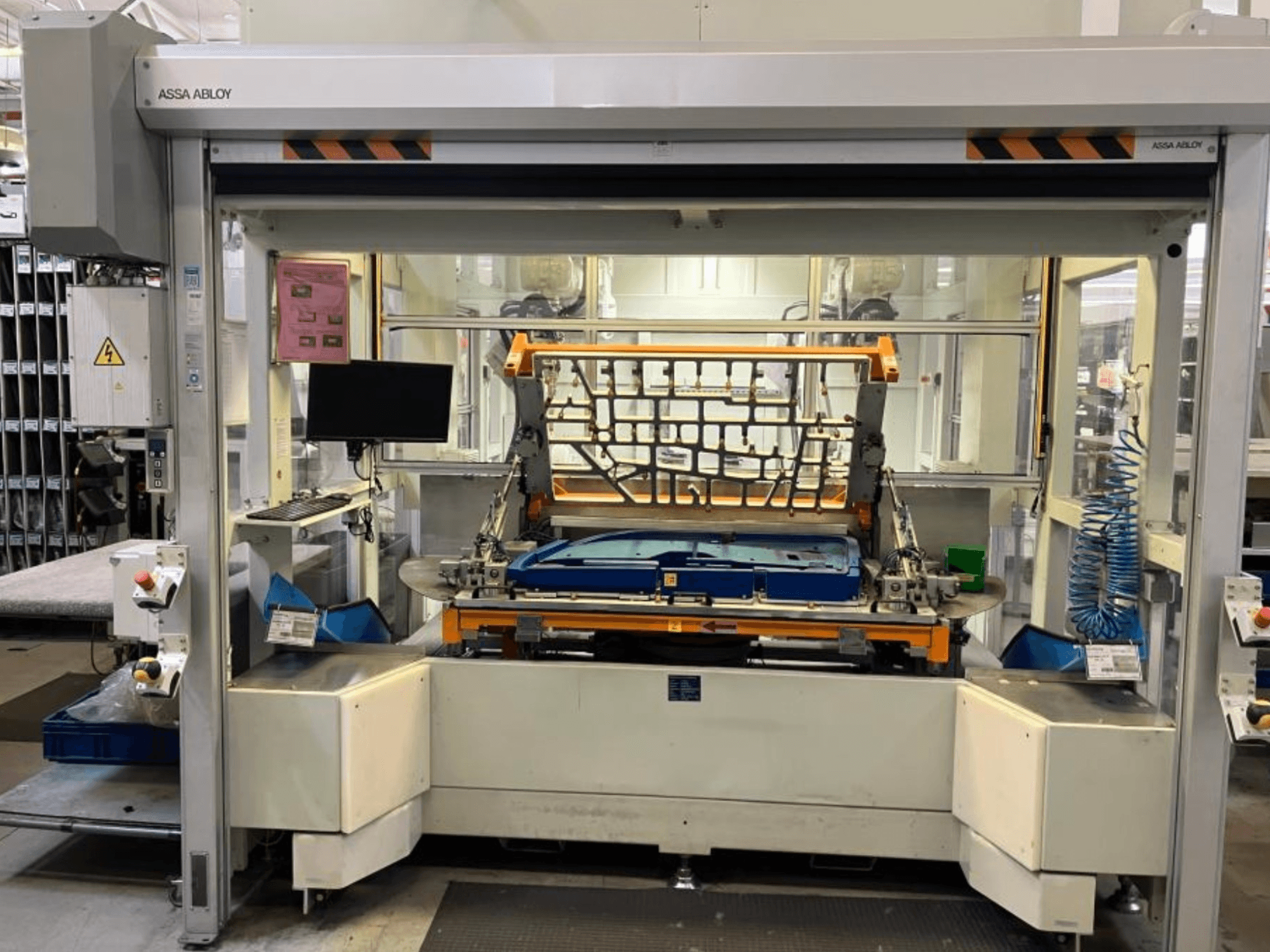

Tämä ultraäänihitsausjärjestelmä on valmistettu vuonna 2020. Siinä on Siemensin ohjausyksikkö, ja se sisältää kaksi ABB IRB 2600 -robottia, joiden kunkin kantavuus on 20 kg. Koneen sykliaika on 262 sekuntia. Jos etsit korkealaatuisia ultraäänihitsausominaisuuksia, harkitse myynnissä olevaa AUDI TSV D5 TÜR -robottivartta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: CHANGO
- vuosi: 2020
- MALLI: AUDI TSV D5 TÜR
- tuotantotunnit: 200
- sovelluksen tyyppi: Robotiikka
- Sijainti: Saksa
- koneen tyyppi: Robotin käsivarsi
- Saatavilla alkaen: 19/10/2026
- ohjausyksikön merkki: SIEMENS
Tekniset tiedot - CHANGO AUDI TSV D5 TÜR
Ohjausyksikkö
- Ohjausmerkki: SIEMENS
- Ohjausmalli: S7-300 / S7-1500 PLC
Mitat
- Koneen korkeus: 2600 mm
- Koneen pituus: 4800 mm
- Koneen paino: 5500 kg
- Koneen leveys: 2900 mm
Liike
- Akselit: 6
Tekninen erittely
- Maks. käsittelypaino: 20 kg
- Maks. ulottuvuus: 1650 mm
Lisäinformaatio
CHANGO-kone
Ultraäänihitsausjärjestelmä
Ohjausyksikön merkki: Siemens
Ohjausyksikön malli: S7-300 / S7-1500 PLC
Robottien lukumäärä: 2
Lastaus-/purkukorkeus: 900 mm
Sykliaika: 262 s (ilman lastausta/purkua)
Vaadittu syklin kesto: 350 s
Kääntöpöydän kierto: 180°
Hitsauspisteiden lukumäärä: 85
Pintahitsauspisteet: 10
Tappikiinnityskohdat: 71
Ripojen kiinnityskohdat: 4
Sonotrodeja robottia kohti: 3
Sonotrodin vaihtoaika: 10 s
Hitsausaika pistettä kohti: 5 s
Ultraäänigeneraattorin merkki: Herrmann
Generaattorin teho: 1 kW
Ultraäänitaajuus: 35 kHz
Muuntimen taajuus: 35 kHz
Robotit mukaan lukien
Valmistaja: ABB
Malli: IRB 2600-20/1,65
Määrä: 2
Kantavuus: 20 kg
Akselien lukumäärä: 6 (robottia kohti)
Suurin ulottuvuus: 1650 mm
Robotin paino: 272 kg
Robottien ohjain: ABB-robotti-ohjain
Lisävarusteet
Kiertävä indeksointipöytä
2 kiinnitintä (PU + messinkisisäkkeet)
Herrmann-ultraäänigeneraattorit (2 kpl)
Herrmann-muuntimet (6 kpl)
Sonotrodin sisäinen jäähdytys
Pikatyökalunvaihtaja
Pneumaattiset komponentit (Festo)
Lineaariset ohjainkiskot (ABBA / HIWIN)
Omron / Schneider -sähkökomponentit
Sähköinen ohjauskaappi
Siemens TP1200 -kosketusnäyttö
Poistoilman järjestelmä
Sähköinen rullakaihdin
Turvavalosulku (SICK / Leuze)
Pilz-turvakytkin
Ilmasylinterit
Siirtymäanturit
Painemittari
Huolto-ovi
Koneen runko
Säädettävät jalkatukit
