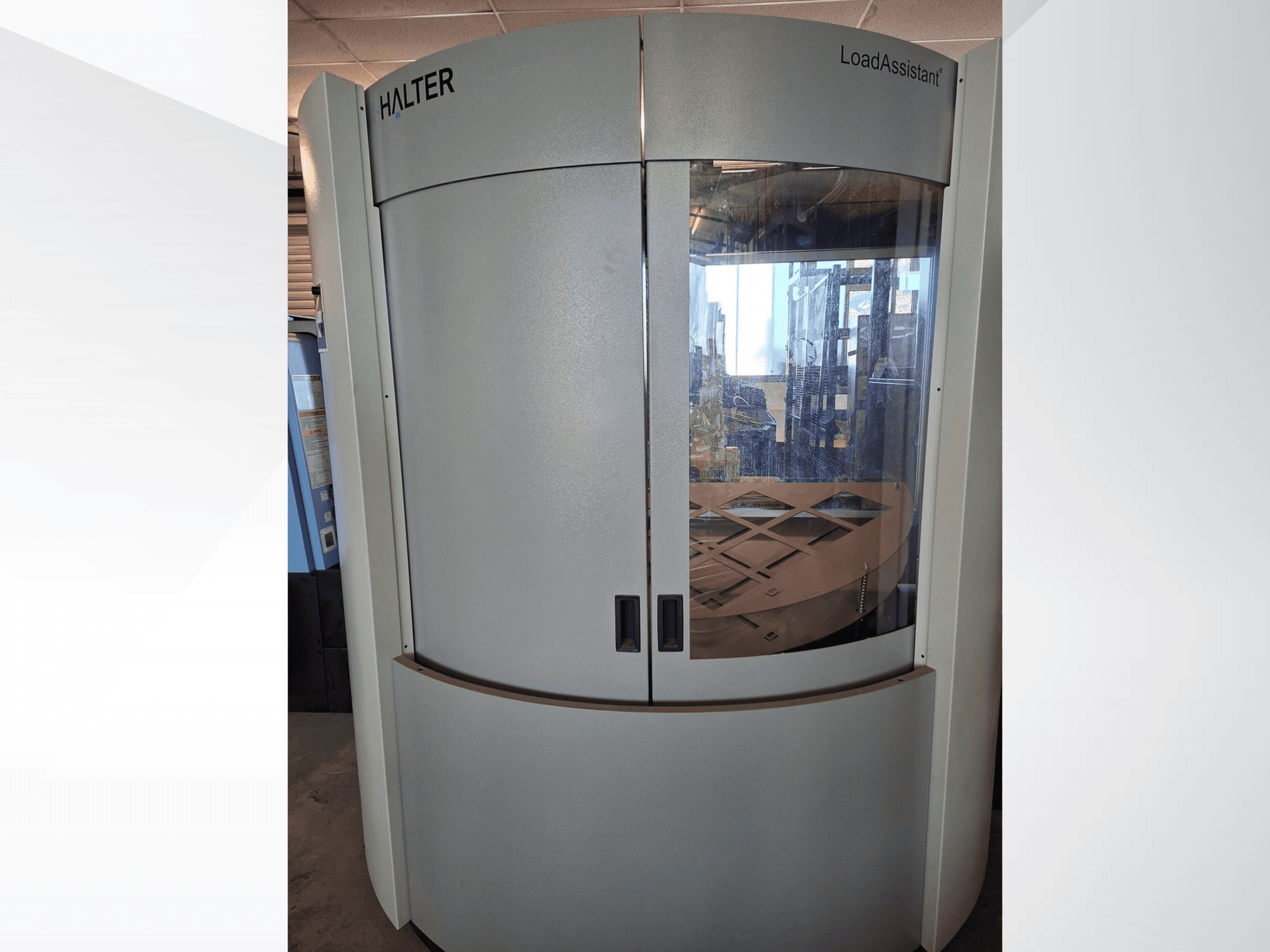

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Ohjausyksikön merkki: HALTER

• Ohjausyksikön malli: SmartControl

• Kosketusnäyttö: 21 tuumaa

• Ohjelmointi: Graafisesti tuettu ohjelmointi (12 vaihetta)

• CNC-koneiden lukumäärä: Enintään 4

• Robottiliitäntä: CNC-koneiden vakioliitäntä

• Virtalähde: 400 V

• Enimmäisvirta: 16 A / 32 A

• Vaadittu ilmanpaine: 6,5 bar

• Pyörivä lastauspöytä: Kyllä

• Lastauspöydän enimmäiskantavuus: 3000 kg

Työkappaleen kapasiteetti:

• Työkappaleen halkaisija: 10–300 mm

• Työkappaleen vähimmäiskoko (P × L): 10 × 10 mm

• Työkappaleen enimmäiskoko (P × L): 300 × 300 mm

• Robotin kantavuus: 35 kg / 70 kg

• Lastauspöydän suurin kokonaispaino: 3000 kg

• Työkappaleiden enimmäismäärä (10–35 mm): 206

• Työkappaleiden enimmäismäärä (23–55 mm): 112

• Työkappaleiden enimmäismäärä (23–85 mm): 62

• Työkappaleiden enimmäismäärä (23–115 mm): 46

• Työkappaleiden enimmäismäärä (23–175 mm): 28

• Työkappaleiden enimmäismäärä (23–195 mm): 24

• Työkappaleiden enimmäismäärä (23–300 mm): 18

Akselin kuormituskapasiteetti:

• Työkappaleen halkaisija: 10–40 mm / 10–80 mm

• Työkappaleen vähimmäiskoko (P × L): 10 × 10 mm

• Työkappaleen enimmäiskoko (P × L): 40 × 40 mm / 80 × 80 mm

• Työkappaleen pituus: 300–600 mm

Asennetut lisävarusteet:

• Kääntötarttuja Universal Big 70

• Kääntöasema

• Tilailmaisinvalo

• Ristikkolevy 23–175 mm Big

• Koneen liitäntäkotelo

• Koneen liitäntäkaapelisarja

• Koko koneen CE-sertifiointi

FANUC-robottivarren kanssa:

• Valmistaja: FANUC

• Malli: M-710iC/70

• Robottityyppi: Teollisuusrobotti

• Akselien lukumäärä: 6

• Suurin kantavuus: 70 kg
