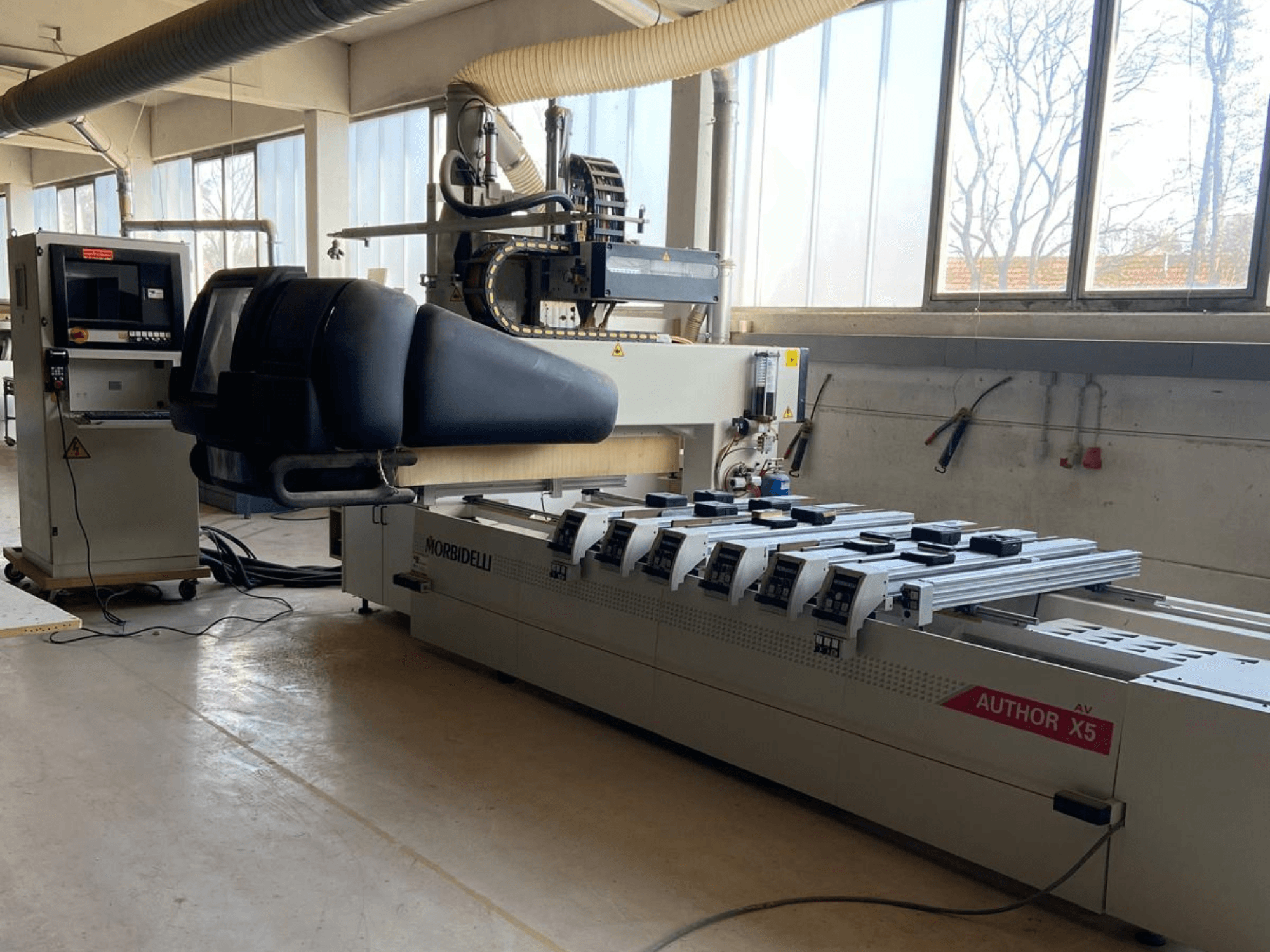

MORBIDELLI - Author X5DE-CNC-MOR-2008-00001

• Jännite: 400 V

• Taajuus: 50 Hz

• Virta: 48 A

• Virtalähde: 400 V, 50/60 Hz

• Tehonkulutus: 28 kVA

• Työskentelyalue: X 3050 mm, Y 1348 mm, Z 400 mm.

• Nopeudet: X 50 m/min, Y 45 m/min, Z 22 m/min.

• Voimansiirtojärjestelmä: X/Y/Z-akselien kuularuuvi

• Heilurikäsittely: kyllä

• Kara: Kara: Kara: Kara: Kara: Kara: Kara: Kara: Kara: Morbidelli-jyrsinkara: 5-akselinen Morbidelli-jyrsinkara

• C-akselin pyöriminen: 640 astetta

• B-akselin kierto: +/- 100 astetta

• Invertterin teho: 18 kW

• Työkalunpidin: HSK 63F

• Pienin etäisyys pöydän ja karan välillä: 40 mm

• Työkalunvaihtaja: X-akselin takatyökaluhuoneessa

• Työkalunvaihtajan asennot: 12

• Työkalun enimmäishalkaisija: 240 mm

• Työkalun enimmäispituus: 220 mm

• Työkalun enimmäispaino: 8 kg

• Työpöytä: tyhjiöpuristusjärjestelmä

• Tyhjiöpaine: 3000 Pascalia

• Ohjausjärjestelmä: NUM 1040

• Käyttöjärjestelmä: Windows XP Professional

• Prosessori: Windows XP Windows XP Prosessori: 32-bittinen Pentium

• RAM-muisti: vähintään 256 Mt

• Kiintolevy: vähintään 2 GB

• Näyttö: 17 tuumaa

• Liitäntä: RS232

• Ilmanpaine: 6-8 bar

• Ilman kulutus: 250 NL/min

• Pölynpoistoliitäntä: 250 mm

• Ilman nopeuden poisto: 30 m/s

• Koneen mitat: n. 5300 x 2200 x 2500 mm.

• Tilantarve: n. 6300 x 4000 x 3000 mm.

• Turvalaitteet: CE-vaatimusten mukainen suojausjärjestelmä

• Keskusvoitelu: automaattinen

• Porauspää: 12 + 6 karaa

• Pystysuorat karat (Y-suunta): 5

• Pystysuorat karat (X-suunta): 8

• Vaakakarat (X-suunta): 4

• Vaakakarat (Y-suunta): 2

• Pystysuuntaisten karojen jako: 32 mm

• Vaakasuuntaisen karan jako: 64 mm

• Porausnopeus: 4000 rpm

• Porausyksikön teho: 2,2 kW

• Poraustyökalun pidin: M10

• Pneumaattinen isku: 60 mm

Lisävarusteet

• Lastunkuljetin (sisältyy)

• Tyhjiöpumppu 250 m3/h
