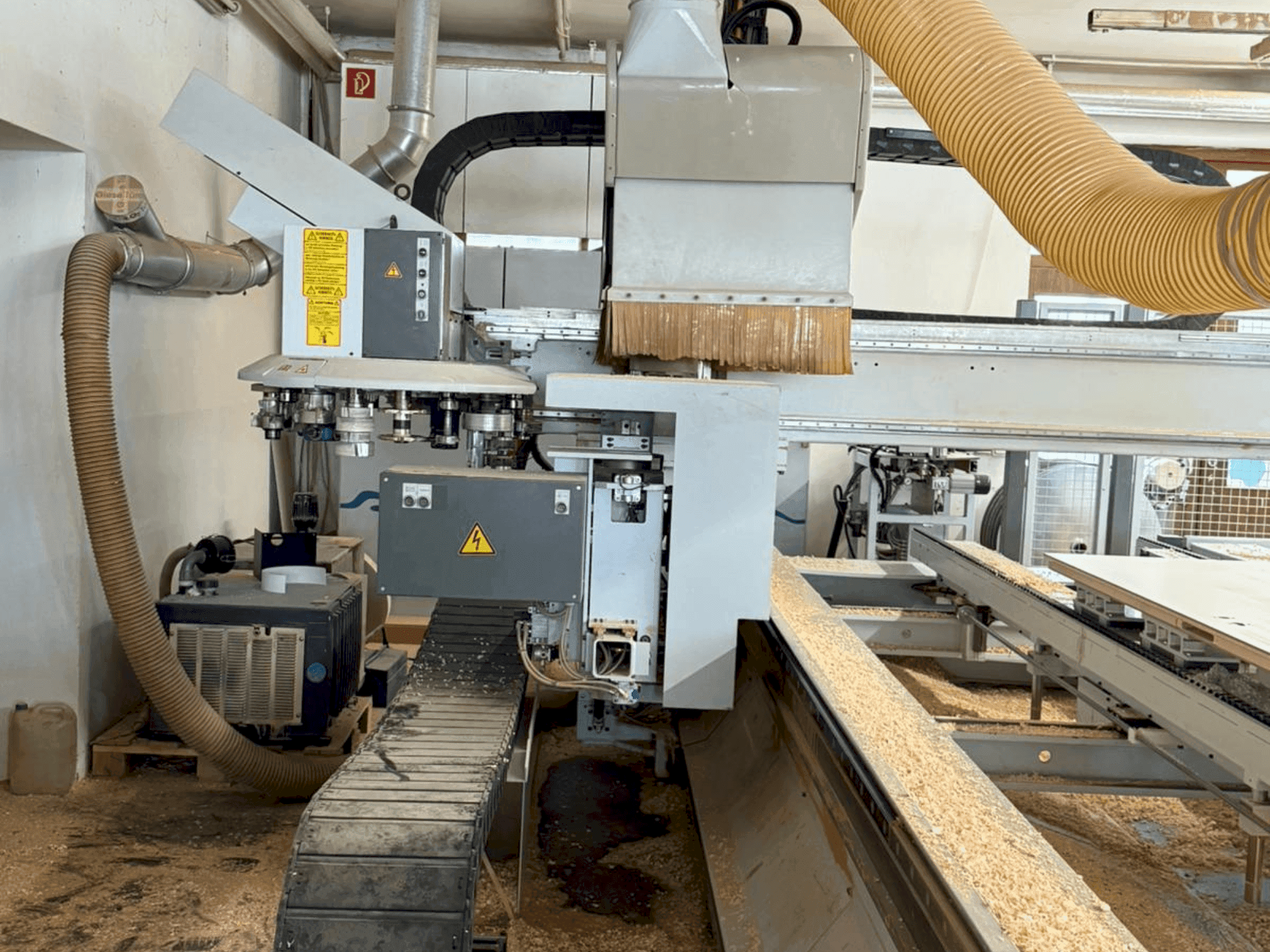

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Ohjaus/ohjelmistot: Homatic CNC-ohjaus; WOODWOP CNC-ohjelmointijärjestelmä; Postprosessori.

• Työkapasiteetti:

  • 350-1400 mm; Paksuus max. 70 mm särmäyksellä / 80 mm jyrsinnällä

  • Friisin leveys min. 120 mm; Paino max. 150 kg

• Pöytä/kiinnitys:

  • Jatkuva pöytä (D-pöytä)

  • Pitkittäiskonsoli 1 kiinteä; pitkittäiskonsoli 2 manuaalinen Y-leveyden säätö.

  • 8 tyhjiöpuristinta 125 x 50 x 100 mm

  • Työskentelykorkeus työkappaleen alareuna 950 mm

  • Pneumaattisella jatkokonsolilla varustettu yksikkö tyhjiöpuristimien siirtämiseksi yksikön kannattimella (enintään 4 puristinta per pitkittäiskonsoli).

• Leveyden säätö (pitkittäiskonsoli / pöytä): Servoajo, per pitkittäiskonsoli.

• Pysäytyspultti pintakerroksen ylitystä varten: Nosto-/pyörimislaite, max. 20 mm pintakerros, isku 110 mm, yksilöllisesti valittavissa, pääteasentoa valvotaan (oven manuaalista asettamista varten).

• Pääkara:

  • Nopeus 1500-18000 rpm (VFD 15 kW), täysi nimellisteho 12000 rpm alkaen.

  • Työkalun halkaisija max. 180 mm (jyrsintä) / 200 mm (hionta); kaikkien työkalujen/yksikköjen huoneilmanpoisto.

• Aggregaatin rajapinta/C-akseli:

  • Pneumaattinen ja kääntyvä käyttöliittymä

  • C-akseli vääntömomenttikäytöllä ja 3-pistetuella tuella

• Työkalunvaihtaja:

  • 18-paikkainen levynvaihtaja HSK F63:lle; työkalun paino 6 kg; työkalun pituus max. 200 mm

  • Kokoonpanot: Koneistuslaitteita on saatavana mm: 18 x Ø max. 130 mm; tai 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; hiomatyökalut Ø max. 200 mm

  • Vaihdin nostettavissa kulkevaa noutoa varten (vasen puoli).

• Yksiköt/aggregaatit (työkalunvaihtajalle, ellei ole mainittu):

  • Poraus-/jyrsintäyksikkö, 4 karaa: ER25 Ø16 mm:n varteen asti, ulkonema max. 50 mm, nopeus max. 13500 rpm, rajoittamaton kääntö C-akselin kautta

  • Lukkokotelojyrsintäyksikkö, 2 karaa D=16/20: vastapäivään pyörivä, 12000 rpm, integroitu puhallus, rajoittamaton kääntö C-akselin kautta.

  • Kääntyvä saha/porayksikkö: manuaalinen 0-90°, laippa Ø30 mm, TK Ø52 mm, valmis poikkileikkaussahaa varten Ø max. 180 mm, poranterä Weldonilla D=10 mm, nopeus max. 9000 rpm, C-akselin kääntöpyörästö

  • Jyrsimen pidin D=30 lastunohjaimella: karan pituus 45/80 mm, lastunohjainlevy ohjataan C-akselin kautta, vaihtotila Ø 140 mm

  • Tasajyrsintäyksikkö: samanaikainen ylä-/alasjyrsintä, reunasäde max. R12 mm, min. ulkosäde ~R5 mm / sisäsäde ~R30 mm 90°:ssa, skannaus ylhäältä/alhaalta/sivulta, rajoittamaton C-akselin kääntyminen, nopeus max. 12000 rpm, työkappaleen paksuus max. 50 mm, min. ylitys ~35 mm, kapeilla tunnustelukengillä.

  • WPL-veitsenpää: ulosajokulma 5°, Ø 70 mm.

• Liimaus-/reunanauhoituslaitteet:

  • Liimausyksiköiden käyttökara/V: asennettu puomin oikealle puolelle; ristikkäisliuku, jossa on Y-vakautuksenesto ja Z-venymä; C-akselilla ja sähköisellä/elektronisella liitännällä varustettu vakautuksenestokara; oma Z-akseli.

  • Liimausyksikkö 4 sivua, 90 mm (pääkara): suorat reunat suoralla liiman levityksellä; 1 esipuristusrulla + 1 pneumaattinen jälkipuristusrulla (ohjelmoitavissa); sisäsäde min. R40 90°:ssa; reunan korkeus max. 90 mm; viilun paksuus 0,4-1 mm; taittopuristusalue pääkaralla kuumasulan reaktivoinnilla.

  • Reunanpidin, manuaalinen säätö

• Lehti/poiminta:

  • X-tuessa oleva poimintatila vaihdettavalle erikoisyksikölle (esim. moottorikäyttöinen kääntyvä työstökara).

• Liitettävyys: Ethernet-verkkoyhteys

Lisävarusteet

• Lastunkuljetushihna: Integroitu lastun/romun hävittäminen lastuhihnan kautta pitkittäisten poikkipalkkien alapuolella.

• Tyhjiöpumppu: 100/140 m³/h

• Ulkopuolinen esihaketusasema 3-vaiheisella rullalla, automaattinen:

  • Rullan kääntöpöytä käyttäjän puolella; rullan Ø 800 mm.

  • Reunan pituus min. 350 mm; reunan korkeus max. 90 mm

  • Jäännösreunan pituuden valvonta, syöttöpysäytys 2400 mm:n kohdalla.
