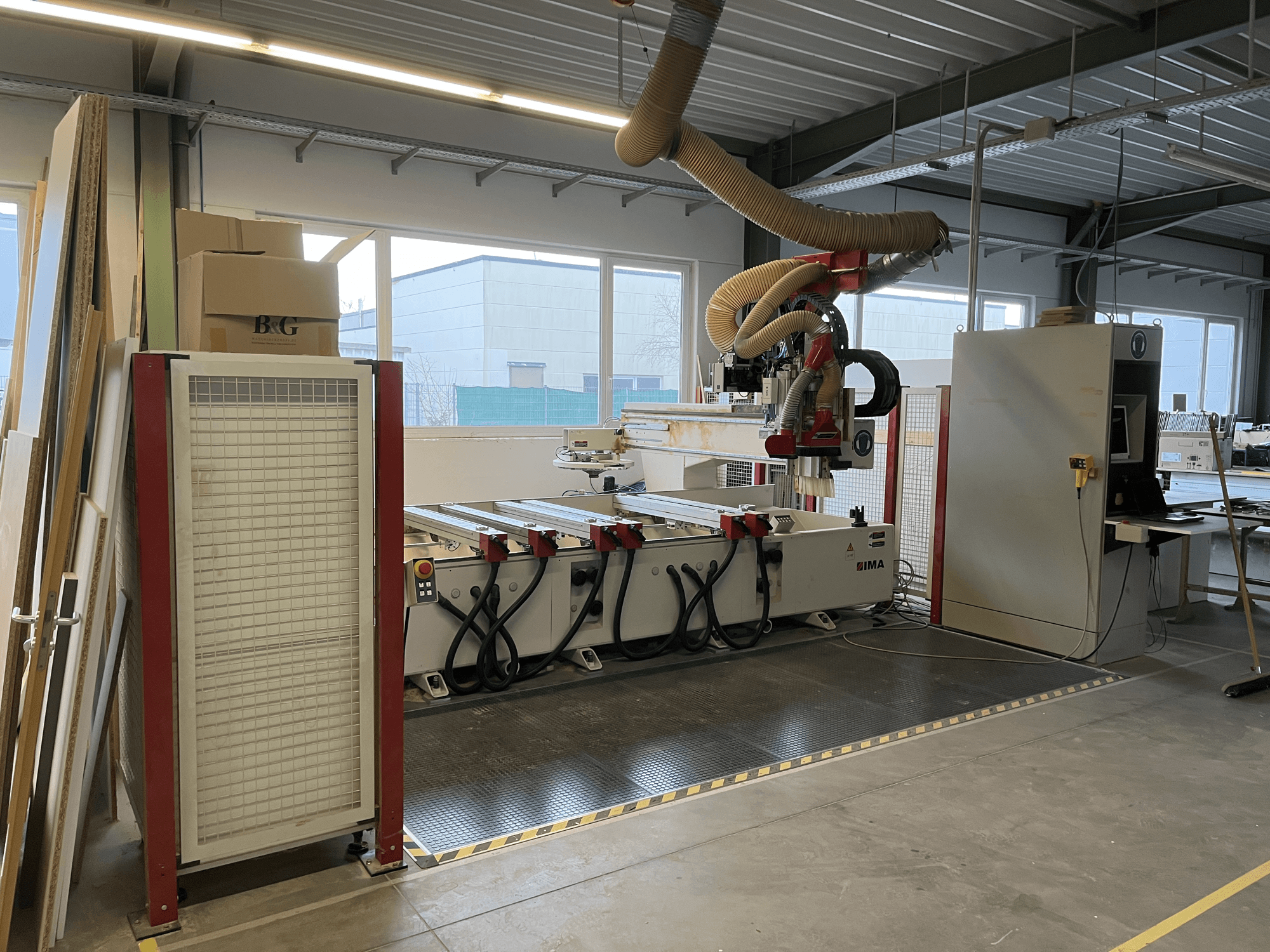

Tämä 4-akselinen IMA BIMA 410 CNC-puuntyöstökeskus on valmistettu vuonna 2000. Sen työstöalue on 3000 mm X- ja 1200 mm Y-suunnassa ja suurin kiinnityskorkeus on 100 mm. Kone on varustettu automaattisella keskusvoitelujärjestelmällä ja AC-servomoottoreilla tarkkaa toimintaa varten. Jos etsit laadukkaita puun työstöominaisuuksia, harkitse myytävänä olevaa IMA BIMA 410 -kokonetta. Ota yhteyttä saadaksesi lisätietoja.
Yleiskatsaus
- merkki: IMA
- vuosi: 2000
- MALLI: BIMA 410
- sovelluksen tyyppi: CNC puuntyöstö
- Sijainti: Saksa
- koneen tyyppi: CNC-puuntyöstökeskus
Tekniset tiedot - IMA BIMA 410
Liike
- Akselit: 4
- X-akselin liike: 3000 mm
- Y-akselin liike: 1200 mm
Lisäinformaatio
Työalue X: 3000 mm
Työalue Y: 1200 mm
Suurin kiinnityskorkeus Z1: 100 mm
Työkappaleen maksimipaksuus Z2: laitteistosta/sovelluksesta riippuen.
Pöydän korkeus: noin 1000 mm
Heiluritoiminto X: 2 × 1400 mm
Vapaan tilan keskipiste X: 200 mm
Vaihtoehtoinen heilurikäyttö X: 2 × 900 mm
Vapaa keskipiste vaihtoehtoisesti X: 1200 mm
Koneen paino: noin 6000 kg
Ohjausjärjestelmä: tarkkuuslineaarijohteet, karkaistu n. 62 HRC.
Keskusvoitelu: automaattinen kaikille pääakseleille ja kuularuuville.
Voimansiirtojärjestelmä: AC-servomoottorit, joissa on kooderi
X/Y-käyttö: hammastanko ja hammaspyörä
Z-ajo: kuularuuvi
Syöttönopeus: 40 m/min
Pikaliike X/Y: 80 m/min
Pikaliike Z: 25 m/min
Kiihtyvyys: 3 m/s²
Ulosvetoyhteys pääkara: 300 mm
Ulosvetoliitäntä porauskara: 120 mm
Ilman nopeus: n. 28 m/s
Ilmamäärä: n. 7080 m³/h
Tyhjiöpumpun kapasiteetti: 100 m³/h
Paineilmaliitäntä: 1/2"
Ilmanpaine: 6 bar
Ohjausjännite: 24 V DC
Liitäntäteho: n. 24 kVA
Virransyöttö: 3/N/PE 400/230 V 50 Hz
Taajuusmuuttaja: 0-480 Hz
Ympäristölämpötila: +15 - +35 °C
Ohjausjärjestelmä: IMATRONIC NT 231
Interpolointi: lineaarinen kaikilla akseleilla, pyöreä 2,5D:ssä
Resoluutio: 0,001 mm
Kara: HSK F63
Työkalun kiinnitysvoima: 11000 N
Työkalun enimmäispaino: 6 kg
Nopeusalue: 1500-18000 rpm
Karan teho: 7,5 kW
Jäähdytys: vesijäähdytteinen
CNC-akseli: CNC-akseli: 360° pyörivä
Työkalulaatikon tyyppi: levynvaihtaja
Työkalun paikat: Työkalun paikat: Työkalun paikat: 18
Työkalun enimmäispituus: 150 mm
Työkalun maksimihalkaisija: 100 mm (150 mm vapailla naapuriasemilla)
Max: Kuormitus: 60 kg
Sahayksikön moottori: 1,5 kW
Sahan nopeus: 5600 rpm
Sahanterän halkaisija: max. 150 mm
Porausyksikkö: Porausyksikkö: 14 karaa
Karan isku: 70 mm
Voimansiirto: 2,2 kW
Nopeus: 3150 rpm
Poran halkaisija max: 20 mm
Sovitinpään karat: 4
Nopeus max: 6000 rpm
Poran halkaisija max: 12 mm
Pöytävarusteet: Pöytä:
6 säädettävää tukivartta
12 imukuppia 114 × 159 × 100 mm
6 imukuppia 125 × 75 × 100 mm
Alipainejärjestelmä: 2-piirinen kiristysjärjestelmä
Sähkökaapin koko: 2000 × 1800 × 600 mm
VIKA: pääkara ei enää vapauta vaihdettavaa porauspäätä.
