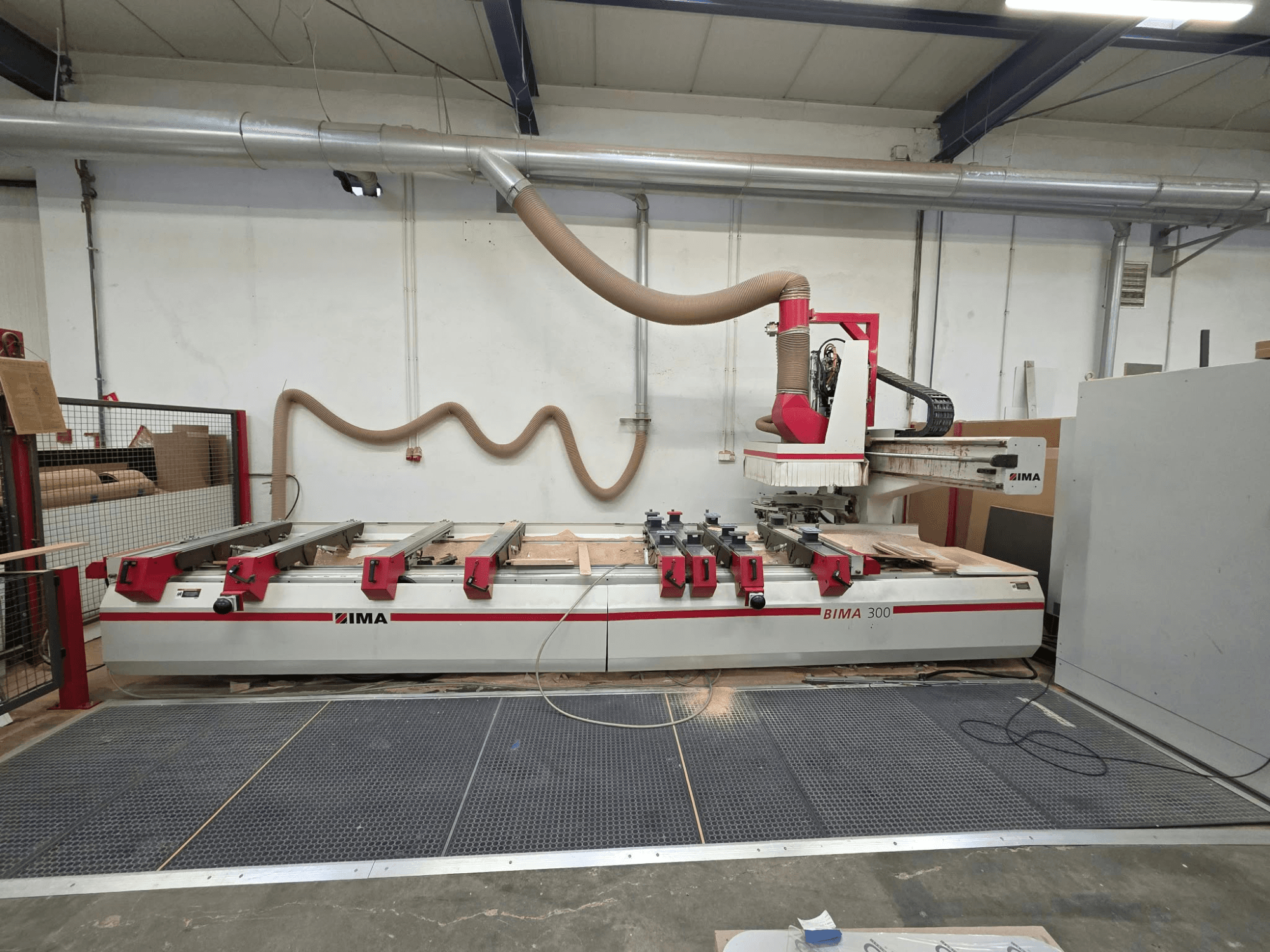

IMA - BIMA 300PL-CNC-IMA-2005-00002

Työskentelyalue

• X-akselin työstöalue: 4300 mm (käyttöohjeen mukaan 4600 mm; vahvistettava)

• Y-akselin työstöalue pääkaralla ja Ø20 mm:n työkalulla: 1400 mm

• Y-akselin työstöalue porausyksiköllä (kaikki pystykarat): 1100 mm

• Työkappaleen suurin sallittu korkeus tyhjiöimukupin pinnan yläpuolella: 125 mm

• Työkappaleen suurin paksuus: riippuu laitteistosta ja käyttötarkoituksesta

• Työskentelykorkeus: n. 950 mm

• Kaksivyöhykkeinen työalue ilman heilurikoneistusta: 2 × 2050 mm; keskivälys: 200 mm

• Kaksivyöhykkeinen työskentelyalue heilurikoneistuksella: 2 × 1750 mm; keskivälys: 800 mm

Pääkara

• Työkaluliitin: HSK-F63

• Kartion halkaisija: 38 mm

• Automaattinen työkalun kiinnitys (kiinnitysvoima: 11 000 N; irrotusvoima: 20 400 N)

• Työkalun enimmäispaino: 6 kg

• Pyörimissuunta: Ohjelmoitava CW/CCW

• Käyttö: Kolmivaihemoottori taajuusmuuttajalla

• Voitelu: Tehdasvoitelu

• Jäähdytys: Ilmajäähdytteinen

• Integroitu CNC-ohjattu pyörivä akseli aggregaatin 360°:n asemointia varten, vääntömomentin tuella ja paineilmalaitteistolla

Akselien nopeudet

• Pikaliike X/Y: 60 m/min

• Pikaliike Z: 30 m/min

Tyhjiö, imu ja paineilma

• Vaadittu paineilman paine: 7 bar

• Imuliitännän halkaisija: 250 mm

• Vaadittu poistoilman nopeus: 28 m/s

• Vaadittu poistoilman virtaus: 4 950 m³/h

• Tyhjiöpumpun kapasiteetti: 90 m³/h

Lisävarusteet

• 90°:n kulmaporausyksikkö

• 3 kpl HSK-työkalunpitimet
