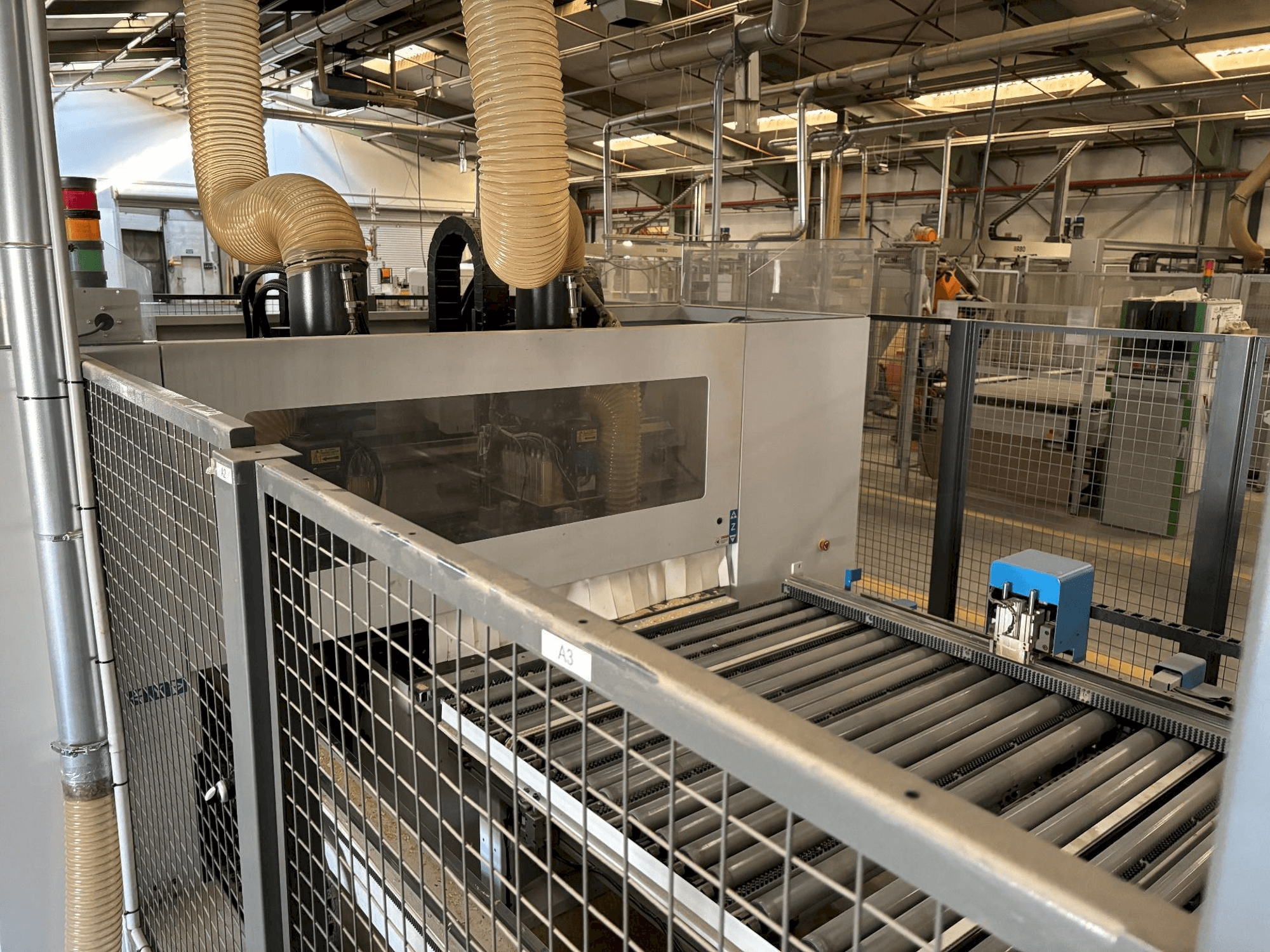

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

käytetty työstökeskus merkki: Masterwood malli: MasterDrill TF 600 SA Valmistusvuosi: 2020 TF 600 SA -työstökeskuksella voidaan työstää peräkkäin erikokoisia paneeleita kaikilta kuudelta sivulta keskeytyksettä. Työkappaleita kuljetetaan X-akselia pitkin kahden itsenäisen tarttujan avulla. Tarttujat ovat NC-ohjattuja ja toimivat myös vertailupysäyttiminä työkappaleiden kohdistamisessa. Ne on varustettu myös laitteella, joka mittaa työkappaleen paksuuden automaattisesti. Tarttujien suurin syöttönopeus: 130 m/min. Työkappaleen vähimmäis- ja enimmäismitat: - Työkappaleen paksuus: 8–60 mm - Työkappaleen pituus: 400–2500 mm - Työkappaleen leveys: 400–950 mm Porauspäät: - Porauspäät on valmistettu yhdestä alumiiniseosvalusta. Kaksi porauspäätä työstää työkappaletta ylhäältä ja yksi alhaalta. Tämä porauspäiden järjestely tekee TF 600 SA:sta monipuolisen koneen, jolla on korkea porausdynamiikka. Yläporauspäät: - Pystysuorat porat X-suunnassa: 7+7 - Pystysuuntaiset porat Y-suunnassa: 5+5 - Vaakasuuntaiset porat X-suunnassa: 2x2 + 2+2 - Vaakasuuntaiset porat Y-suunnassa: 2+2 Alemman porauspään: - Pystysuuntaiset porat: 3x3 Uuraussaha: - Yläporauspäähän pysäyttimen läheisyyteen asennettu urasaha mahdollistaa urien jyrsinnän X-suunnassa (sahanterän suurin halkaisija = 125 mm). Uraa voidaan jyrsiä vähintään 55 mm:n ja enintään 850 mm:n syvyyteen. Jyrsinkara 2x3,5 kW: Tekniset tiedot: - Suurin teho: 3,5 kW - Suurin kierrosnopeus: 18 000 rpm - Oikea-vasen pyörimissuunta - Ohjaus taajuusmuuttajan avulla - ER 25 -työkalunpidin - Ilmajäähdytys Yksiköiden paikannustarkkuus on +/- 1/10 mm Työkappaleen automaattinen purku: Moottoroitu kuljetushihna, jossa on anturiohjaus. CNC ja ohjelmisto: - Koneen työpöytää ohjataan täysin NC:llä, mikä takaa paneelien jatkuvan kiinnityksen kaikissa työasennossa. Kaikki liikkeet tapahtuvat työkappaleen mahdollisimman laajalla tukipinnalla. Kiinnityslaitteet aktivoidaan työyksikön mukaan. Työpöytä on varustettu NC-ohjatulla sivusuuntaajalla, joka varmistaa työkappaleen paneelin täydellisen kohdistuksen. Masterwork: - Masterworkin avulla koneen käyttäjä voi ohjelmoida nopeasti ja helposti. Ohjelmisto pystyy tuomaan tärkeimmät tiedostomuodot, kuten DCF ja XML. Master Drill: Ihmisen ja koneen välinen käyttöliittymä toiminnallisten tehtävien hallintaan (huolto/laitteet). Trepan: Käyttäjän käyttämä käyttöliittymä manuaalisiin ja laitteisiin liittyviin toimintoihin. Viivakoodilukija: - Moottoroitu rullakuljetin työkappaleiden lataamiseen syöttölaitteeseen. - Palette CAM Start -ohjelmisto Masterwood TF 600 SA -koneelle - Automaattinen viivakoodilukija syöttölaitteessa Huomautus: Tekniset tiedot ja kuvaukset on kopioitu alkuperäisestä tilausvahvistuksesta. Tiedot ovat vain tiedoksi, eivätkä ne ole sitovia.
