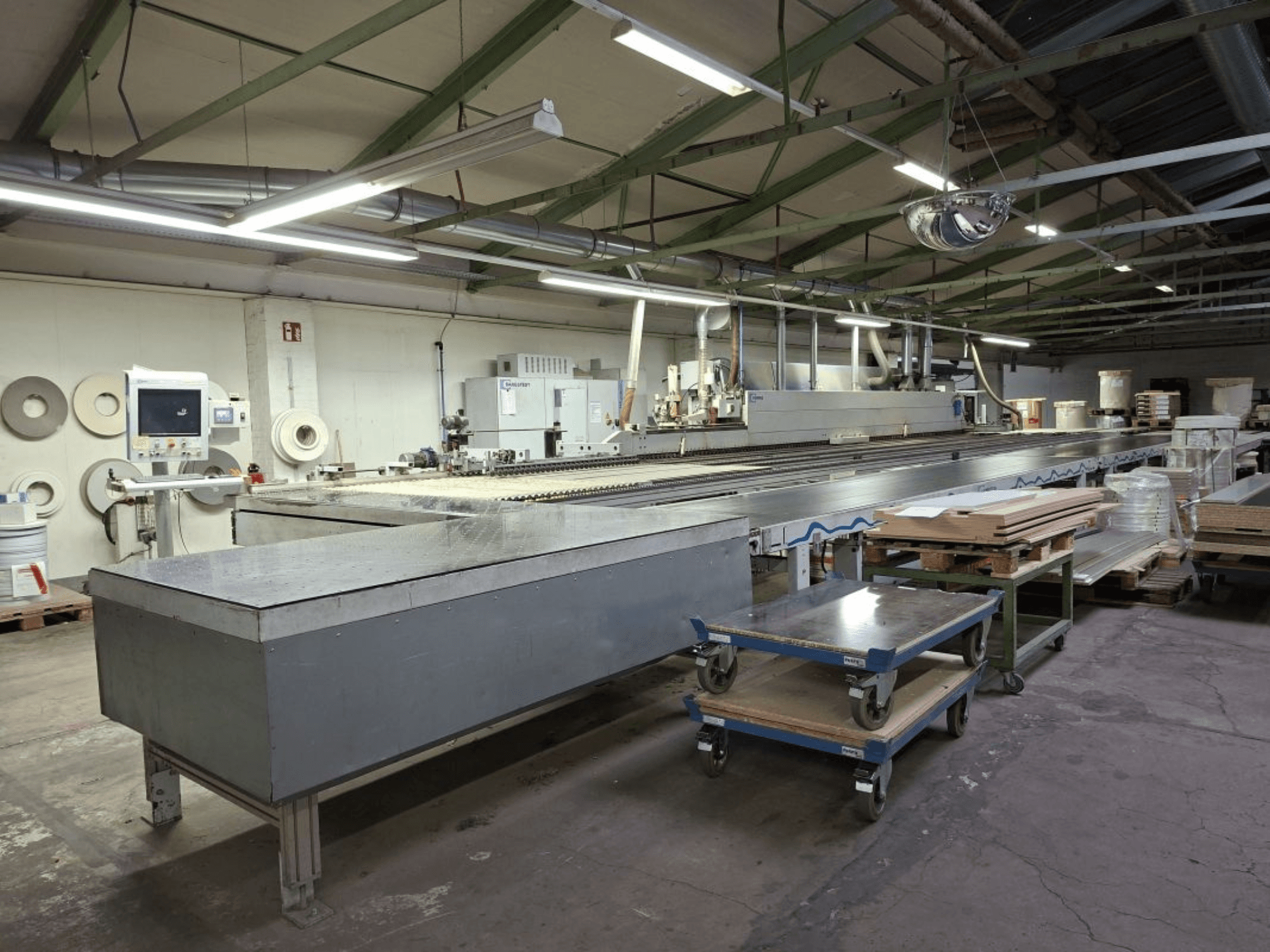

HOMAG - Optimat KAL 330DE-EDG-HOM-2006-00003

• Linjan työkappaleen kapasiteetti:

  • Pituus 250-3000 mm

  • Leveys 120-1200 mm

  • Paksuus 8-60 mm

• Särmäyslaite (KAL 330) - alusta ja kuljetuslaite

  • Jatkuva koneen alusta; työkappaleen tuki rullapalkilla, joka on ulosvedettävä ~800 mm

  • Kuljetusketju 80 mm leveä, kumipintainen; tarkkuusohjaus, karkaistut pinnat

  • Yläpaine: vetohihna

  • Tekniset tiedot:

    • Syöttönopeus 18-25 m/min

    • Työskentelykorkeus 950 mm

    • Pienin työleveys: 55 mm 22 mm:n paksuudella; 100 mm 60 mm:n paksuudella (työkappaleen pituudesta riippuen).

    • Työkappaleen ylitys/ylitys 30 mm

    • Työkappaleen paksuus 12-60 mm

    • Reunamateriaali nauhasta: 0,4-20 mm (max. poikkileikkaus 900 mm²).

    • Reunamateriaali kelasta: 0,3-3 mm (max poikkileikkaus: PVC 135 mm², viilu 100 mm²).

    • Kelan enimmäishalkaisija 830 mm

    • Pneumaattinen liitäntä 7-8 bar

• Syöttöjärjestelmä ja ohjauslaitteet (integroitu KAL 330:een)

  • Joustava työkappaleen syöttöjärjestelmä wz10 automaattiseen syöttöön (pituussuunnassa ja poikittaissuunnassa); tarkkaan mitoitetuille, neliönmuotoisille kappaleille.

  • Portaaton syöttöohjauksen säätö (akseli), nopeus asetetaan syöttöliitännästä.

  • Yksiköiden automaattinen sivusäätö (työkappaleen ylimitta 30-80 mm) liimausta ja jälkikäsittelyä varten.

  • Syöttöpääte; liuottimen levityslaite ylhäältä/alhaalta

• Reunojen valmistelu ja liimaaminen

  • Esijyrsintäyksikkö: 2 moottoria, kumpikin 4 kW, 150 Hz, 9000 rpm; sähköpneumaattinen ohjaus.

  • Portaaton pystyakseli SF20 automaattiseen keskittämiseen levyn paksuuden mukaan.

  • Esisulatusyksikkö, jossa on rakeiden varastointi

  • QA/QE-levitysyksikön pikalukitusjärjestelmä; QA:n etuliiman varastointi värin vaihtoa varten.

  • Perusliimausyksikkö A20; liimalevyn korkeuden säätö ±5 mm (käsikäyttöinen kara).

  • Laajennettu lipas A6/A-E12/A20 2 kelalle (max Ø 830 mm); esilämmitysasema QA/QE:tä varten.

  • Automaattinen painealueen säätö

• Trimmaus ja jyrsintä

  • Trimmausyksikkö HL84, jossa on seisova trimmauspysäytin herkkiä reunoja varten.

  • Pneumaattinen trimmausmoottorin säätö (2 asentoa: tasainen/tasainen ja ylikorkeus ääriviivajyrsintää varten).

  • Pneumaattinen viisteen/suoran vaihto; manuaalinen sivuleikkauspysäytyksen säätö reunan paksuuden muuttuessa

  • Karkeajyrsintäyksikkö: 2 moottoria päällekkäin, kumpikin 1,5 kW, 200 Hz, 12 000 rpm; korkeuden säätö yläpainon avulla.

  • Pneumaattinen 2-asentoinen asetus: karhennus ~0,2 mm:n ylityksellä / ilman ylitystä

  • Varattu vapaa tila hienojyrsintäyksikköä varten

  • Kontuurijyrsintäyksikkö Servo FK13 automaattinen:

    • 2 moottoria, kukin 0,4 kW, 200 Hz, 12 000 rpm.

    • Servo-ohjatut liikkeet; automaattinen 8-kertainen työkalunvaihtaja

    • Syöttönopeus enintään 20 m/min; työkappaleiden vähimmäisetäisyys 500 mm.

    • Työkappaleen paksuus 12-60 mm

    • Automaattinen FK-säätö identtisiä säteitä varten eri reunapaksuuksilla; automaattinen sisäänvetojärjestelmä

    • FK-työkappaleen ohjaus lisäkiinnityksellä, kun kappaleen vähimmäispituus on 120 mm (yksipuolinen)

• Viimeistely ja puhdistus

  • Monipuhdistusyksikkö MN21 automaattinen:

    • Jopa 3 profiilia; jäljitys ylhäältä/alhaalta/sivulta viisteen ja pyöristyksen tekemiseen esijyrsityille PVC-reunoille.

    • Sähköpneumaattiset ilmasuuttimet; automaattinen viisteen/särmän vaihto; ylemmän/alemman työkalun automaattinen sisäänveto.

    • Korkeuden säätö yläpaineen avulla

  • PVC-lastujen erotin ylhäältä/alhaalta

  • Viimeistelyyksikkö FA11 ylhäällä/pohjalla:

    • Puhdistuslaite kovametalliveitsellä; korkeuden säätö yläpaineen avulla.

    • Puhdistusliuottimen suihkutus; kiillotusyksikkö; sähköpneumaattinen litteän kaapimen säätö

  • Yleisjyrsintäyksiköt: 2x UF11 ohjataan.

    • Kääntyvä max 90°; moottori 6 kW; 30 mm:n akseli; moottorin asennot vaaka/ pystysuora.

    • Portaaton vaaka- ja pystyakseli kullekin UF11:lle.

  • Hihnahiontayksikkö KS10 suorille reunoille; hihnan nopeus 10 m/s; värähtely.

    • Automaattinen säätö reunan paksuuden mukaan; automaattinen sisäänveto; portaaton vääntömomentin säätö.

  • Puhdistin 08 ylhäältä/alhaalta: pyörivät lineaariharjat pinnan puhdistukseen.

• Ohjaus: Power Control PC22


Lisävarusteet

• Syöttöpöytä: HOMAG Optimat TBL 100/10/16, kiinteä pysäytin vasemmalle.

  • Tekniset tiedot:

    • Työkappaleen pituus min 120 mm; pituus max (TBL100/25/12) 2500 mm.

    • Työkappaleen leveys min 195 mm; max 1200 mm.

    • Rullan Ø 50 mm; rullaväli ~120 mm.

    • Portaaton syöttönopeus 7-40 m/min

    • Noin mitat: pituus ~1000 mm; leveys 1800 mm

    • Sivuttaisohjaus portaattomasti säädettävillä rullilla

    • 1 ilmapöytä 1700 × 650 mm

• Työkappaleen palautus: LIGMATECH ZHR30 "Boomerang" (vakiopalautus suurille kappaleille).

  • Mahdollistaa yhden henkilön käytön yksipuolisissa läpisyöttökoneissa.

  • Työkappaleen kapasiteetti: pituus 250-3000 mm; leveys 250-1200 mm; paksuus 8-60 mm; enimmäispaino 60 kg.

  • Nostolaite ulossyötössä tasoittaa kappaleet syöttöilmapöydän tasolle.

  • Pienten osien nastat, anturiohjattu (automaattinen paikannus) helppoa kääntämistä varten.

    • Työkappaleen mitat sorvausta varten: pituus 50-200 mm; leveys 300-800 mm.

  • Hihnan puhdistus (yksittäinen): kiinteä harjalinja
