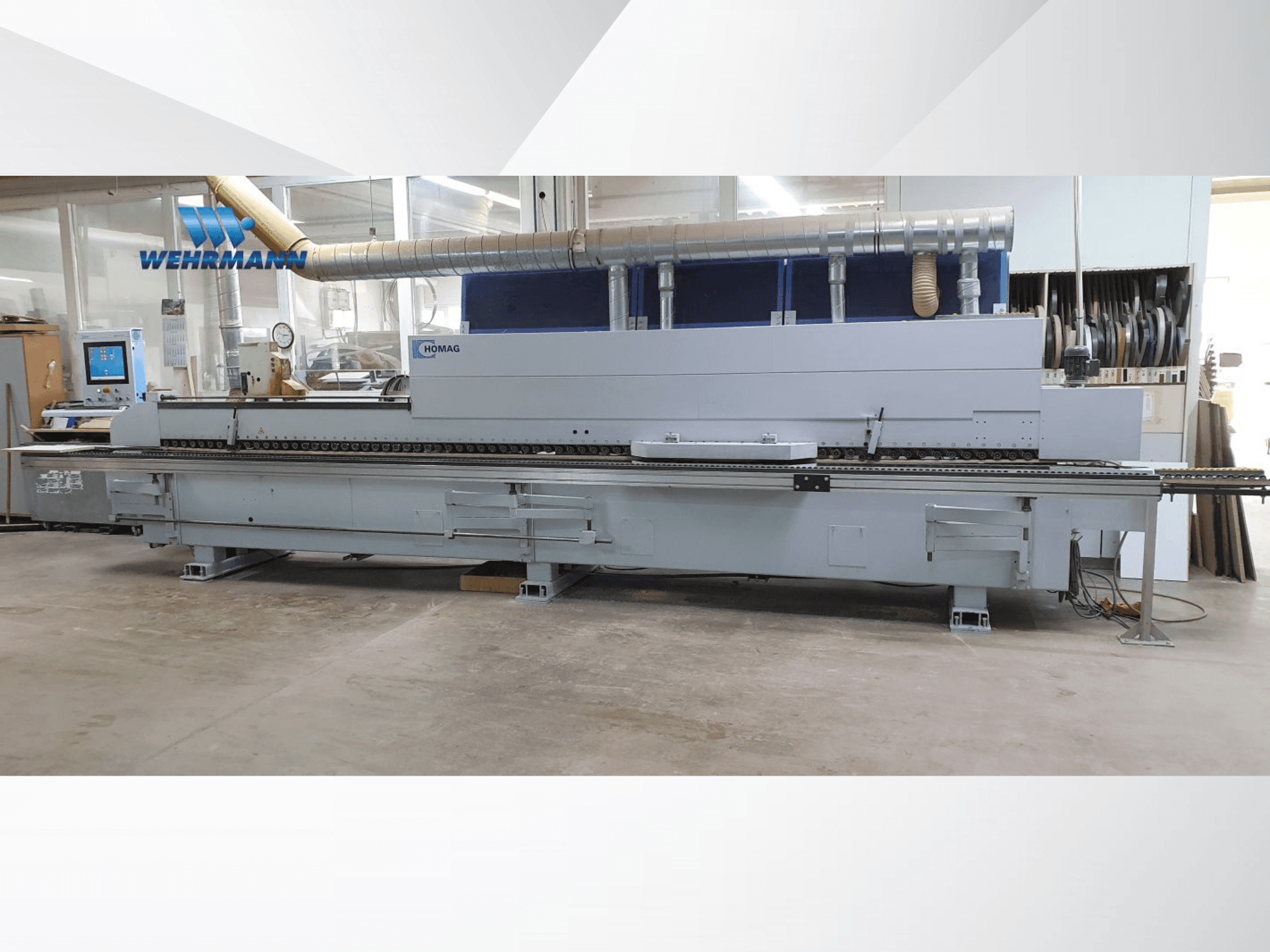

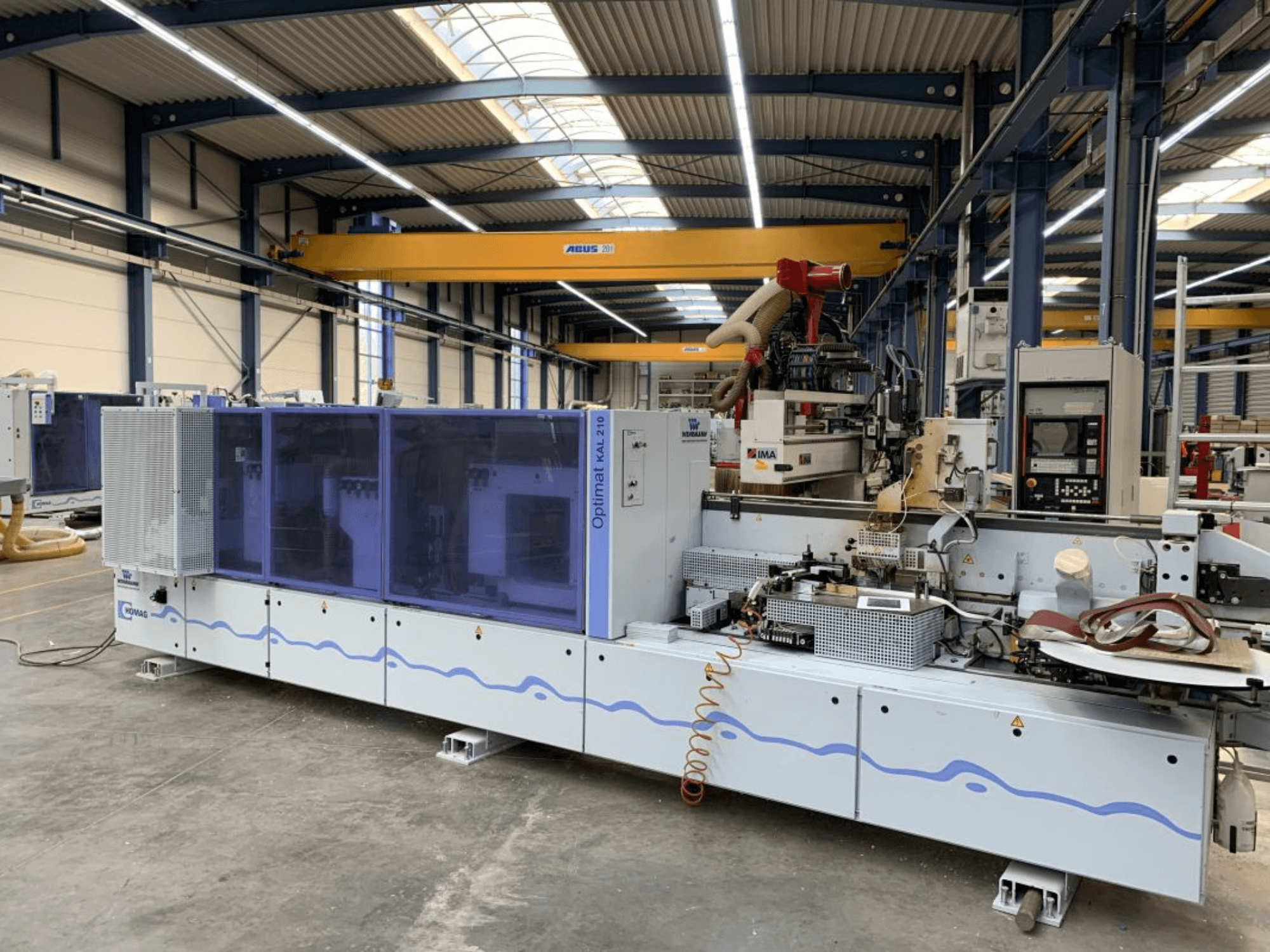

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

yksipuolinen reunanauhakone

Merkki: HOMAG

Malli: Optimat KAL210/6/A20/S2

Valmistusvuosi: 2008

Yksipuolinen kone

suorien työkappaleiden reunojen liittämiseen, liimaamiseen ja viimeistelyyn

erilaisista reunamateriaaleista rullalta tai nauhoina,

reunan paksuus enintään 20 mm, pituus- ja poikittaissuunnassa.

teho-ohjaus PC22

Nykyaikainen, Windows-tietokoneeseen perustuva ohjausjärjestelmä

Tekniset tiedot

- Syöttönopeus 18–25 m/min.

- Syöttönopeus muotojyrsinnässä FK11 enintään 20 m/min.

- Työkappaleen paksuus 8–60 mm

- Reunamateriaalinauhan paksuus enintään 0,4–20 mm

- Reunamateriaalin rulla 0,3–3 mm

Liitosjyrsintäyksikkö

- 2 moottoria, kukin 3 kW, 150 Hz, 9 000 1/min.

työkappaleen reunan saumajyrsintään ennen liimausta

- molempien moottoreiden sähköpneumaattinen ohjaus

Liimausyksikkö A20 – 2 rullaa

Quickmelt-liimausyksikkö

- Elektroninen lämpötilansäätö LED-näytöllä

1 rulla manuaalisesti syötettävä

- kiinteille reunoille, nauhoille ja rullille

- 1 reunan syöttö

- 1 rullapidike

Painovyöhyke C

- 1 käyttöinen esipainorulla, halkaisija 150 mm

- 6 puristusrullaa, halkaisija 70 mm

päätyleikkausyksikkö HL84 / 0,8 kW

- 2 moottoria, kukin 0,8 kW, 200 Hz, 12 000 1/min

- Moottoreita voidaan kääntää käsin viistoleikkausta varten

Esijyrsintäyksikkö 1,5 kW

- 2 moottoria päällekkäin, kukin 1,5 kW, 200 Hz, 12 000 1/min

Kulmien pyöristysyksikkö FK11, manuaalinen

- Työkappaleen

työkappaleen ylä- ja alareunassa sekä

työkappaleen etu- ja takareunan jyrsintään

Nauhahiomakone KS 10

- Suorien ja massiivipuisten reunojen hiontaan

Värähtelevä hiomanauha

Käsin säädettävä hiomapaine

Profiilihiontayksikkö PS 10

- Pohjaan asennettava hiomayksikkö

Profiilien hiontaan

Käsin säädettävä hiomapaine

Automaatiopaketti viiste / säde KAL210/6/A20

- Syöttöviivaimen automaattinen säätö

- Painovyöhykkeen automaattinen säätö

- Pneumaattinen säätö viisteestä suoraleikkaukseen

- Leikkausmoottoreiden pneumaattinen säätö tasaleikkaukseen tai ulkonevaan leikkaukseen

- Esijyrsintäyksikön pneumaattinen säätö tasajyrsintään tai ulkonemajyrsintään

- Automaattinen säätö viisteestä säteijyrsintään muotojyrsintää varten

- Pneumaattinen säätö PN10 / FA11

- Sähköinen korkeussäätö

Huomautus:

Tekniset tiedot ja kuvaukset ovat kopio tuolloisen tilausvahvistuksen tiedoista. Tiedot ovat suuntaa-antavia eivätkä sitovia.
