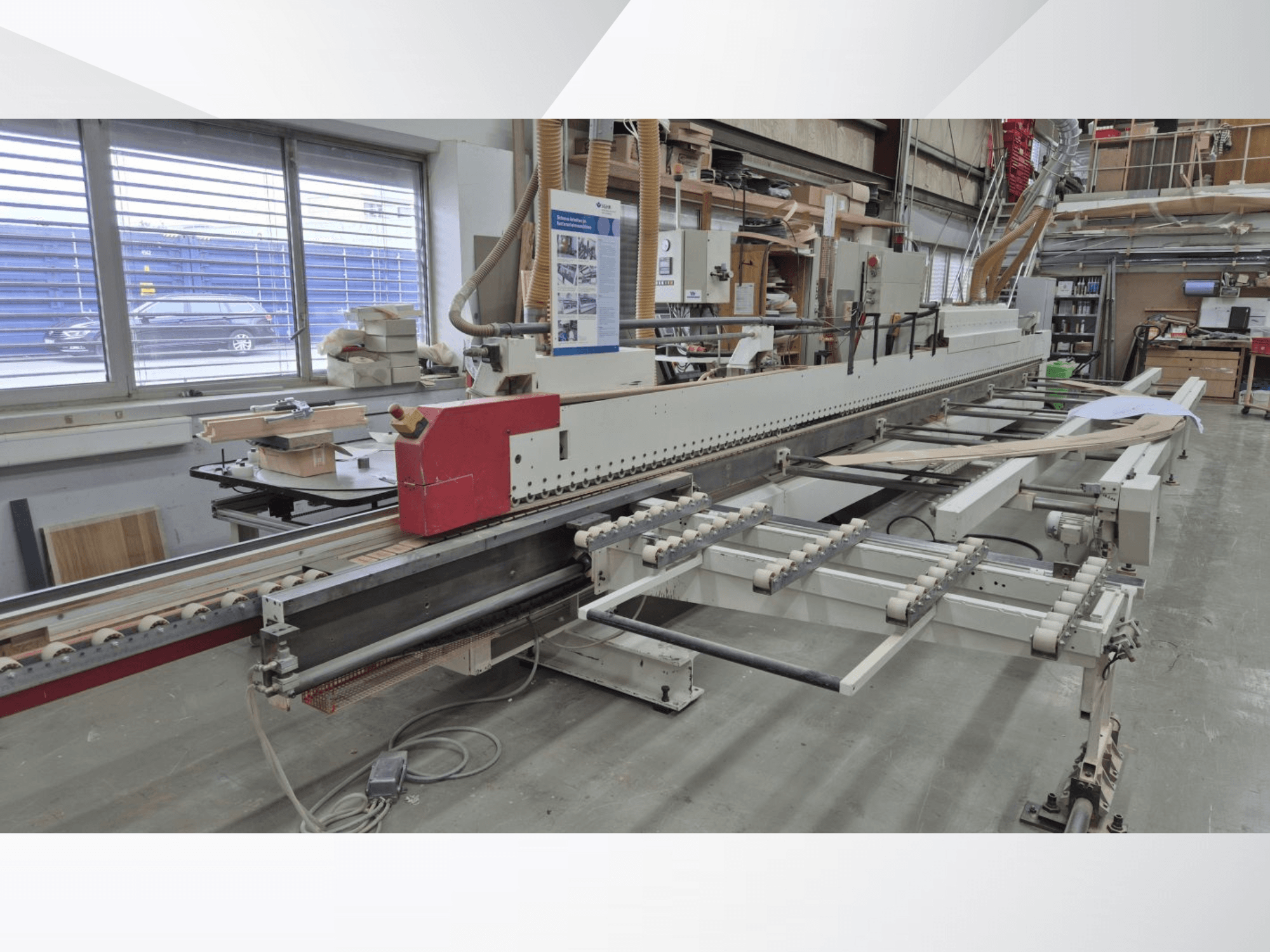

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Karan moottorin teho:

1 esijyrsintäyksikkö, jossa on 2 moottoria, kukin 3 kW

1 jyrsintäyksikkö, jossa 2 moottoria, kukin 1 kW

1 jyrsintäyksikkö, jossa 2 moottoria, 660 W

Karan kierrosnopeusalue: 12 000 rpm

Lämmitysteho: 5,0 kW

Käytetty yksipuolinen uraus- ja reunanauhakone

Valmistusvuosi: 2003

Jyrsintään, reunanauhoitukseen ja uran jälkikäsittelyyn – vain muotoilluille / esuuratuille oville ja urattomille oville

Vasen kone (kiinteä pysäytin vasemmalla puolella)

Kokonaiskäsittely 3 läpikulussa:

Pystysuora reuna: n. 70 mm

Uran liimaus: noin 60 mm

Raskas konealusta yksiköiden kantajana

Syöttönopeuden säätö noin 5–25 m/min, mekaanisesti portaattomasti säädettävissä

Kuljetusketju muovilevyillä, leveys noin 80 mm, automaattisella keskusvoitelulla

Käsin korkeussäädettävä yläpaine, 80 mm leveä kiilahihna

Syöttöpöytä

1 vaakasuora, käsin säädettävä, lämmittämätön syöttöohjain

1 ohjattava esijyrsintäyksikkö, ei kääntyvä, ei jäljittävä

Liimausyksikkö, jossa voidaan valinnaisesti käyttää suoria reunoja tai pehmeää muotoilua vaihtamalla liiman levityslaitetta

Reunamateriaali:

Nauhat: enintään 1,3 mm

Rullamateriaali: 0,4–3 mm

Massiivipuuliuskat: 6 mm

Nauhan enimmäispituus: 2550 mm

Nauhan korkeus: 14–80 mm (riippuen liiman levityksestä)

Manuaalinen sivusuuntainen säätö pneumaattisesti liikuteltavalle liimauslaitteelle

Manuaalinen korkeussäätö -15 mm:stä +10 mm:iin

1 liimauspiste 0,8 l, reunan enimmäiskorkeus 70 mm, suora reuna pneumaattisella pikakiinnityksellä, Chem-Coat, elektroninen lämpötilansäätö

1 kuumasulaliimaus 0,8 l pikakiinnityksellä, reunan korkeus enintään 80 mm, pehmeä reuna, Chem-Coat, lämpötilansäätö ja nauhien ohjausyksikkö

1 automaattinen Quickmelt-kuumaliimauslaite

1 kaksinkertainen syöttölaite reunamateriaalille, paksuus enintään 3,0 mm, asennettavissa manuaalisesti yksirullasyöttölaitteeseen

1 uranmuodostuspainevyöhyke reunamateriaalin puristamiseksi uraan, jossa on:

aktivointiyksikkö 15 kW reunamateriaalin uudelleenaktivointiin uran muotoilua varten

pneumaattisesti ohjattu muotoilutyökalu pohjareunan taittamiseen

pneumaattisesti ohjattu muotoilutyökalu koko uran muotoiluun

lisäpainorullat uran sisältäville reunualueille

sähköpneumaattinen sivuttaisliikkeen säätölaite koko painevyöhykettä varten

1 vaakasuuntaista säätöä mekaanisella digitaalisella näytöllä

1 leikkausyksikkö 2 moottorille, asennettuna yläpainetyynyyn etu- ja takareunan/liuskan ulkoneman leikkaamiseen tasaleikkaukseksi tai viisteellä

1 jyrsinyksikkö 2 moottorille, korkeuden ja sivun seurannalla, tasojyrsintään alhaalta ja ylhäältä, 30° käännettävä

1 jyrsinyksikkö 2 moottorille, korkeuden ja sivun seurannalla, hienojyrsintään alhaalta ja ylhäältä, 30° kääntyvä

Huomautus: Tekniset tiedot ja kuvaukset ovat kopioita tilausvahvistuksesta kyseisenä ajankohtana. Tiedot on tarkoitettu vain tiedoksi, eivätkä ne ole sitovia
